3M  7000057950

7000057950概述

    3M™ Round Conductor Flat Cable 技术手册

    1. 产品简介

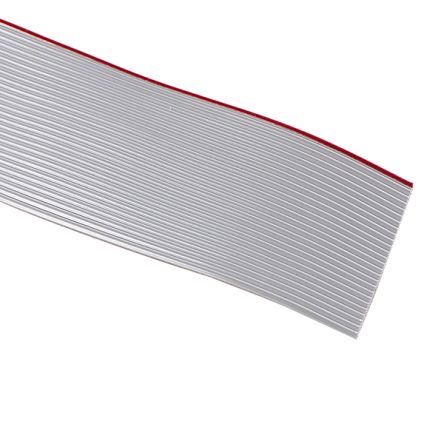

    3M™ Round Conductor Flat Cable(圆导体扁平电缆)是一种高性能的电子连接线,适用于广泛的工业和消费类电子产品。它采用28 AWG规格的镀锡铜绞合导线,绝缘层为PVC材质。这种电缆设计主要用于通过IDC(绝缘位移连接)连接器进行大批量端接,同时提供高度灵活性和耐用性。此外,这种电缆可以被剪切成所需的分支长度或用于独立终端。

    2. 技术参数


    - 导线规格:28 AWG(7 × 36 编织),镀锡铜绞合导线
    - 绝缘材料:聚氯乙烯(PVC)
    - 颜色:标准灰色或黑色
    - 额定电压:美国和加拿大地区均为300V;欧盟地区<50V
    - 绝缘电阻:> 1 × 10^10 Ω/10 ft. [ 3 m ]
    - 特性阻抗:不平衡 102 Ω;平衡 172 Ω
    - 电容:不平衡 14.47 pF/ft [ 47.5 pF/m ];平衡 8.14 pF/ft [ 26.7 pF/m ]
    - 电感:不平衡 0.15 μH/ft [ 0.49 μH/m ];平衡 0.24 μH/ft [ 0.79 μH/m ]
    - 传播延迟:不平衡 1.47 ns/ft [ 4.86 ns/m ];平衡 1.4 ns/ft [ 4.59 ns/m ]
    - 传播速度:69%(不平衡);73%(平衡)
    - 温度范围:-20°C 至 +105°C
    - 阻燃等级:美国VW-1;加拿大FT1
    - UL认证:E42769,型号26513

    3. 产品特点和优势


    - 灵活且耐用:28 AWG的绞合导线提供了高灵活性和较长的产品寿命。
    - 易于分支和终端处理:通过Zippable功能,方便用户根据需要进行分支或独立终端处理。
    - 多颜色选择:提供灰色和黑色两种颜色选项,便于不同应用场合的选择。
    - 广泛的应用领域:适合于需要大量端接的场合,如消费电子产品、工业自动化设备等。

    4. 应用案例和使用建议


    - 消费电子产品:常用于便携式电子设备如手机、平板电脑等内部连接。
    - 工业自动化设备:适用于自动装配线上的信号传输,提供稳定可靠的数据连接。
    - 医疗设备:在精密医疗设备中作为信号传输线,保证高效准确的数据传输。
    使用建议:
    - 在终端处理时,务必确保焊接温度和时间符合制造商的要求,以避免对电缆造成损坏。
    - 在分支处理时,可以根据需要使用合适的剪切工具,保持分支处整洁无毛刺。

    5. 兼容性和支持


    - 兼容性:适用于广泛的IDC连接器,与市场上主流的连接器具有良好兼容性。
    - 支持:购买后,用户可获得技术支持服务,包括安装指导、故障排查等。如有疑问,可拨打800-225-5373咨询。

    6. 常见问题与解决方案


    - 问题一:电缆在高温下出现熔化现象。
    - 解决方案:检查是否使用了正确的焊接温度和时间,避免过高温度导致电缆损坏。
    - 问题二:信号传输不稳定。
    - 解决方案:检查连接器是否正确安装,确认电缆未受物理损伤,必要时更换连接器。
    - 问题三:电缆在长时间使用后出现断裂。
    - 解决方案:考虑增加电缆的层数或更换更高规格的电缆以提高使用寿命。

    7. 总结和推荐


    综述:3M™ Round Conductor Flat Cable是一款适用于多种应用场合的高性能电缆。它具有高度灵活性、耐用性以及良好的信号传输性能。无论是消费电子产品还是工业设备,都能提供可靠的连接保障。
    推荐:鉴于其出色的性能和广泛的应用范围,我们强烈推荐这款产品。如果您的应用需求与本产品的技术参数相符,这将是一个极佳的选择。
