3759/20-300

产品分类: 扁平带状线缆
厂牌: 3M

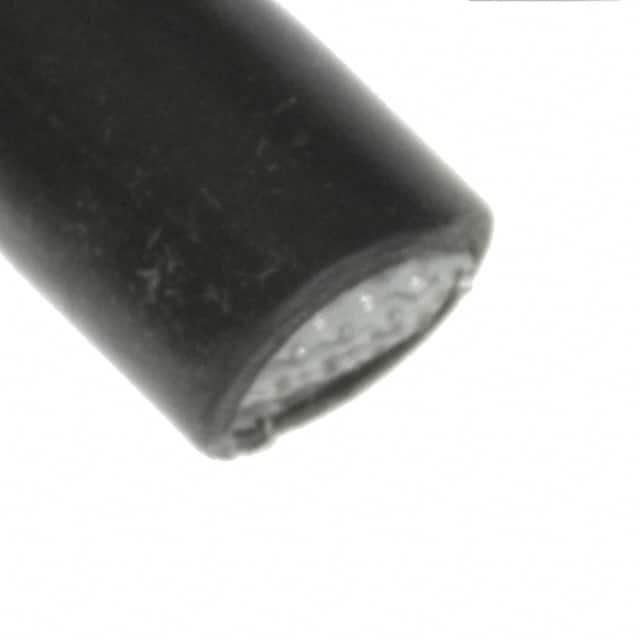

产品描述: Round Flat Cable Polyvinyl Chloride 20Conductors 28AWG 7.6mm 300V Black/Gray 91.44m Roll
供应商型号: TS-7000031570
供应商: 海外现货
标准整包数: 1
3M 扁平带状线缆 3759/20-300

3759/20-300概述

    # 3M™ Round, Jacketed, Flat Cable 技术手册解读

    产品简介


    基本介绍
    3M™ Round, Jacketed, Flat Cable 是一款以高性能材料制造的电子元器件,主要特点为圆柱形构造以及双绞结构设计。此产品主要采用 28 AWG 导线,适用于大范围终端(Mass-Term)连接器和多种行业应用。其双绞结构提供了优异的抗干扰能力,并且适合用于工业控制、通信系统及音频视频传输等领域。
    应用领域
    该产品广泛应用于:
    1. 工业自动化控制
    2. 音频视频信号传输
    3. 医疗设备内部布线
    4. 通信设备布线
    5. 其他需要高性能信号传输的场景

    技术参数


    以下列出了产品的主要技术规格和性能参数:
    | 参数类别 | 具体描述 |

    | 外护套材料 | 聚氯乙烯(PVC),黑色 |
    | 内部导线材质 | 7 × 36 AWG 镀锡绞合铜,直径 0.127 mm |
    | 电压等级 | 美国:NEC 725, CL2 或 AWM;300V;加拿大:300V;欧盟:<50V |
    | 绝缘电阻 | ≥1×10^10 Ω/10英尺(3米) |
    | 特性阻抗 | 不平衡:90 Ω;平衡:133 Ω |
    | 容量 | 不平衡:16.7 pF/英尺(54.8 pF/米);平衡:11.9 pF/英尺(39.0 pF/米) |
    | 电感 | 不平衡:0.13 µH/英尺(0.44 µH/米);平衡:0.21 µH/英尺(0.69 µH/米) |
    | 传播延迟 | 不平衡:1.50 ns/英尺(4.92 ns/米);平衡:1.58 ns/英尺(5.18 ns/米) |
    | 波速 | 不平衡:68%;平衡:64% |

    产品特点和优势


    特点
    1. 圆形设计:便于电缆在狭小空间内的布线和安装。
    2. 大范围终端兼容性:28 AWG 的导线间距为 0.050 英寸,可以轻松与工业标准的 IDC 连接器配对。
    3. 连续焊接与分断选项:允许通过标准 IDC 接头实现高效连接。
    4. 可分支性:电缆内部核心可以被撕开用于分支或独立连接。
    5. 符合标准:满足 NEC 第 725 条款的 CL2 级外接电线要求。
    优势
    - 高可靠性:低电容和低电感的设计确保了卓越的信号传输质量。
    - 灵活耐用:多股绞合导线保证了电缆的柔韧性,能够在各种复杂的环境中长期使用。
    - 多样化选择:提供不同数量的导线配置,以满足不同客户的需求。

    应用案例和使用建议


    应用案例
    1. 工业控制系统:在工业自动化中,该电缆用于传感器和控制器之间的信号传输。
    2. 医疗设备:在医疗设备中,该电缆通常用于内部信号线,确保数据稳定传输。
    3. 音频视频传输:在高清视频和音频设备中,该电缆用于减少信号失真。
    使用建议
    - 注意环境温度:电缆的工作温度范围为 -20°C 至 +80°C,需根据具体应用环境进行选择。
    - 避免过度拉伸:安装时应避免电缆过度弯曲或拉伸,以免影响信号传输性能。
    - 定期检查:定期检查电缆的完整性,特别是长时间运行的工业设备。

    兼容性和支持


    兼容性
    该电缆与大多数常见的 IDC 连接器具有良好的兼容性,能够无缝集成到现有的工业系统中。
    支持
    - 3M 提供专业的技术支持,可通过电话或访问官方网站获取详细资料。
    - 产品经过严格的 UL 认证,符合美国和加拿大的安全标准。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电缆传输信号出现失真 | 检查电缆是否有物理损坏或接触不良情况,更换电缆或重新连接。 |
    | 安装后无法正常工作 | 确保电缆正确插入连接器,并检查电压等级是否匹配。 |
    | 电缆过热 | 检查安装环境温度是否超出电缆的工作范围,必要时调整散热措施。 |

    总结和推荐


    综合评估
    3M™ Round, Jacketed, Flat Cable 在信号传输质量和稳定性方面表现卓越,尤其是在需要高可靠性连接的工业和医疗设备中表现出色。其独特的圆形设计和双绞结构使其成为复杂环境中理想的解决方案。
    推荐使用
    我们强烈推荐此电缆用于需要高信号完整性的场合。无论是工业控制还是医疗设备,该产品都能满足用户的需求并带来显著的价值。
    如有任何疑问或需要进一步的技术支持,请联系 3M 官方客服热线 800-225-5373 或访问其官网 www.3M.com/interconnect 获取更多信息。

3759/20-300参数

参数
长*宽*高 24.13mm(宽度)
零件状态 在售
包装方式 散装

3759/20-300厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3759/20-300数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3759/20-300 3759/20-300数据手册

3759/20-300封装设计

查看详情并下载
Symbol
Footprint
3D Model
