929852-01-22-RA

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 2 44pin 2A 250nm 金 黑色 通孔安装 55.88mm(长度)*5.08mm(高度)
供应商型号: Q-929852-01-22-RA
供应商: 期货订购
标准整包数: 306

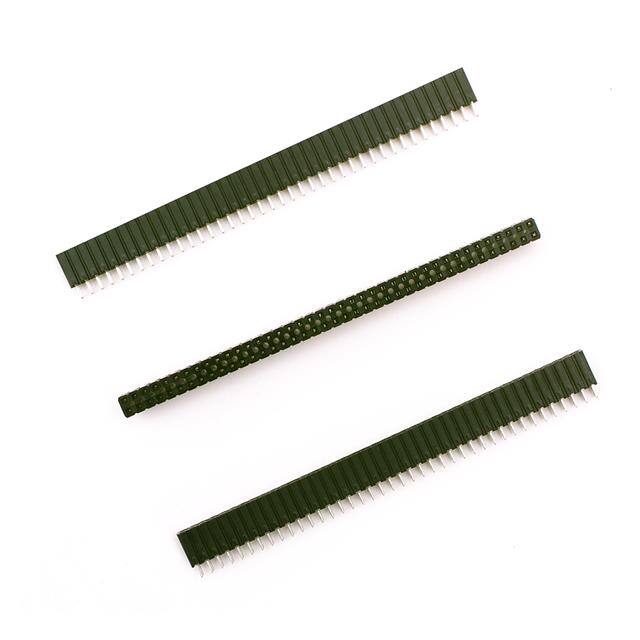

3M 矩形连接器 - 针座 - 插座/母插口 929852-01-22-RA

929852-01-22-RA概述

    3M™ Boardmount Socket 929 系列技术手册

    产品简介


    3M™ Boardmount Socket 929 系列是一款专为印刷电路板设计的插座。它提供单行 1 至 40 接触点和双行 2 至 80 接触点的选择。此系列产品具有叉簧式接触设计,支持波峰焊接工艺,有助于简化生产流程。此外,还可以选配板锁定功能,增强固定性能。

    技术参数


    - 物理参数
    - 绝缘材料: 玻璃填充聚酯(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 镀层
    - 底层: 2.54 μm 镍
    - 擦拭区域: 见订购信息选项
    - 焊尾: 锡铅或雾锡(见订购信息)
    - 标记: 无

    - 电气参数
    - 电流额定值: 所有线路满载时最大为 2 安培,环境温度最高 65°C
    - 绝缘电阻: 在 500 VDC 下大于 5×10^9 Ω
    - 耐压强度: 海平面处 1,500 VRMS

    - 环境参数
    - 温度范围: -40°C 到 +105°C
    - 工艺等级: 260°C(符合 J-STD-020C 标准)(PBT 绝缘版本),最大模制绝缘体温度 191°C(仅限波峰焊接工艺)
    - 认证
    - UL 文件号: E680803

    产品特点和优势


    - 高可靠性: 基于叉簧式接触设计,确保长期可靠连接。
    - 简易装配: 支持波峰焊接工艺,便于自动化生产。
    - 灵活性: 可以选择单行或双行安装,满足不同需求。
    - 额外保护: 选配的板锁定功能可以提高插座的稳定性。

    应用案例和使用建议


    - 应用案例:
    - 适用于计算机、工业控制系统和电信设备中的接口连接。
    - 由于其广泛的温度适应性,非常适合在严苛环境中使用的设备。

    - 使用建议:
    - 最大推荐插针长度为 6.4 mm。
    - 推荐与 929 系列和 2300 系列的 0.100 英寸(2.54 毫米)针座组合使用,以保证最佳效果。

    兼容性和支持


    - 兼容性: 该产品与 929 系列和 2300 系列的 0.100 英寸针座兼容。
    - 技术支持: 提供官方技术支持和维修服务。可以通过访问 www.3Mconnectors.com 或拨打 800-225-5373 获取更多信息。

    常见问题与解决方案


    - Q1: 如何正确清洗该插座?
    - A: 使用无水酒精轻轻擦拭,避免使用腐蚀性强的清洁剂。

    - Q2: 插座的最大电流是多少?
    - A: 在环境温度 65°C 下,最大电流额定值为 2 安培。
    - Q3: 如何检查插座的绝缘电阻?
    - A: 使用万用表测量,在 500 VDC 下进行测试,确保其大于 5×10^9 Ω。

    总结和推荐


    综上所述,3M™ Boardmount Socket 929 系列在设计上充分考虑了可靠性、简便性及适应性。其广泛的应用场景、出色的性能和优质的售后服务使其成为各种工业领域的理想选择。强烈推荐该产品用于需要高可靠性连接的场合。

929852-01-22-RA参数

参数
针脚数 44pin
触头镀层厚度 - 配接 250nm
防护等级 -
触头镀层 - 配接
类型 Push-Pull,Receptacle
额定电流 2A
颜色 黑色
间距-配接 2.54mm
排数 2
长*宽*高 55.88mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929852-01-22-RA厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929852-01-22-RA数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929852-01-22-RA 929852-01-22-RA数据手册

929852-01-22-RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
306+ $ 4.7187 ¥ 39.1654
库存: 306000
起订量: 306 增量: 306
