3756/30 100

产品分类: 扁平带状线缆
厂牌: 3M
产品描述:
供应商型号: TS-7010417903
供应商: 海外现货
标准整包数: 1

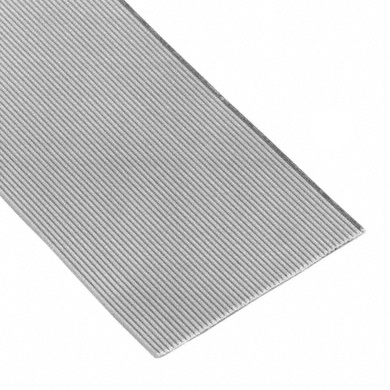

3M 扁平带状线缆 3756/30 100

3756/30 100概述

    # 3M 3756系列扁平电缆技术手册

    产品简介


    产品类型与主要功能
    3M 3756系列是一种扁平结构的圆形导体电缆,主要由多根30 AWG(American Wire Gauge,美国线规)的绞合铜丝构成。这些导体采用热塑性弹性体(Thermoplastic Elastomer, TPE)绝缘材料包裹。该产品主要用于信号传输,适用于多种电子设备和系统中,特别是在需要紧凑设计和高信号密度的应用场合。
    应用领域
    - 计算机和服务器内部布线
    - 工业控制系统
    - 医疗设备
    - 消费电子设备

    技术参数


    尺寸规格
    | 导体数量 | 3M型号 | 尺寸A (in) | 尺寸B (in) |
    ||
    | 10 | 3756/10| 0.250 | 0.225 |
    | 12 | 3756/12| 0.300 | 0.275 |
    | 14 | 3756/14| 0.350 | 0.325 |
    | 16 | 3756/16| 0.400 | 0.375 |
    | 20 | 3756/20| 0.500 | 0.475 |
    | 26 | 3756/26| 0.650 | 0.625 |
    | 30 | 3756/30| 0.750 | 0.725 |
    | 34 | 3756/34| 0.850 | 0.825 |
    | 36 | 3756/36| 0.900 | 0.875 |
    | 40 | 3756/40| 1.000 | 0.975 |
    | 50 | 3756/50| 1.250 | 1.225 |
    | 60 | 3756/60| 1.500 | 1.475 |
    | 68 | 3756/68| 1.700 | 1.675 |
    | 80 | 3756/80| 2.000 | 1.975 |
    | 100 | 3756/100| 2.500 | 2.475 |
    环境与电气参数
    - 温度范围: -40°C 到 +105°C
    - 阻燃等级: 美国:UL 水平; 加拿大:FT2
    - 电压等级:
    - 美国: 150V
    - 加拿大: 150V
    - 欧盟: <50V
    - 绝缘电阻: >1 x 10^10 Ω/英尺
    - 介电常数:
    - 平衡: 74%
    - 非平衡: 72%
    - 传播延迟:
    - 平衡: 1.38ns/英尺
    - 非平衡: 1.42ns/英尺
    - 速度:
    - 平衡: 74%
    - 非平衡: 72%

    产品特点和优势


    1. 高信号密度: 独特的导体间距设计能够容纳更多的信号线路。
    2. 优良的机械性能: 扁平电缆具有较好的柔韧性,适合各种安装环境。
    3. 环保材料: 使用TPE绝缘材料,无卤素且环保。
    4. SCSI-3兼容: 满足SCSI-3标准的阻抗要求,确保高性能信号传输。
    5. 定制选项: 可提供多种规格和长度选择,满足不同需求。

    应用案例和使用建议


    应用案例
    - 在医疗设备中,3756系列扁平电缆用于连接各种传感器和控制单元,确保信号传输稳定可靠。
    - 在工业控制系统中,扁平电缆用于连接PLC控制器和现场设备,提供快速而稳定的信号传输。
    使用建议
    - 在进行扁平电缆的安装时,建议优先考虑信号的对称性和均匀分布。
    - 考虑到长期使用,建议定期检查电缆是否有磨损或损坏迹象,以确保最佳性能。

    兼容性和支持


    - 兼容性: 该电缆可以与其他符合SCSI-3标准的电子元器件良好兼容。
    - 支持与维护: 请联系3M公司获取更多技术支持,咨询相关问题并获得专业的维护指导。

    常见问题与解决方案


    常见问题
    1. 如何确认正确的电缆型号?
    - 查看表格中的尺寸规格,根据导体数量和尺寸确定正确的3M型号。
    2. 如何处理电缆损坏问题?
    - 首先检查损坏位置,如发现裸露的铜线,应立即停止使用并联系专业人员维修或更换。
    解决方案
    - 错误识别型号:
    - 请仔细对照图纸和技术参数进行核对,如有疑问,及时联系3M技术支持。
    - 损坏处理:
    - 若电缆破损严重,请立即替换新的电缆,并确保所有接头连接牢固。

    总结和推荐


    评估

    总结


    3M 3756系列扁平电缆以其高信号密度、良好的机械性能和优异的电气特性成为一种非常实用的电子元件。其独特的导体间距设计和环境友好型材料使得它在多个领域都有广泛的应用前景。
    推荐
    鉴于其出色的性能和广泛的适用性,强烈推荐该产品应用于各类电子设备和系统中,特别是对于那些需要高信号密度和环境友好型材料的应用场景。

3756/30 100参数

参数
长*宽*高 19.05mm(宽度)
零件状态 在售

3756/30 100厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3756/30 100数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3756/30 100 3756/30 100数据手册

3756/30 100封装设计

查看详情并下载
Symbol
Footprint
3D Model
