HF539/34SF

产品分类: 扁平带状线缆
厂牌: 3M
产品描述:
供应商型号: Q-HF539/34SF
供应商: 期货订购
标准整包数: 5

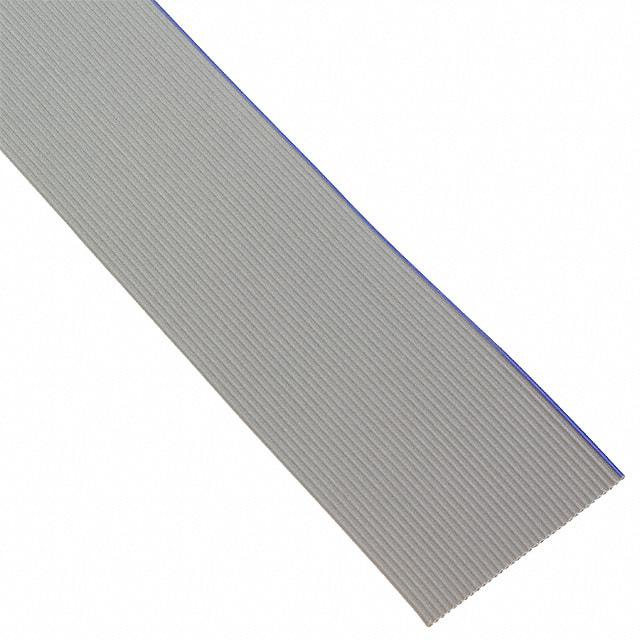

3M 扁平带状线缆 HF539/34SF

HF539/34SF概述


    产品简介


    3M公司推出的HF539系列中柔性寿命扁平电缆是一种适用于各种工业应用的高性能电缆。这种电缆采用28 AWG(American Wire Gauge)的多股绞合铜导体,并具有优良的柔韧性,能够承受多次弯曲而不损坏。该电缆还符合环保要求,是一种无卤素的聚烯烃(PO)绝缘材料,因此非常适合需要高度可靠性和环境保护的应用场景。

    技术参数


    - 标记:
    - 标准标记:无
    - 加拿大标记:见“印刷图示”部分
    - 主电缆标记:蓝色边缘标志表示电线编号1。

    - 环境条件:
    - 温度等级:-40°C至+105°C(EIA-364-32G方法A,测试条件2)
    - 可燃性等级:水平

    - 电气特性:
    - 电压等级:美国:300V,加拿大:150V,欧盟:50V
    - 绝缘电阻:初级电缆 >1 × 10^10 Ω/10英尺[3米]
    - 不平衡阻抗:100Ω
    - 平衡阻抗:168Ω
    - 容量:不平衡为15.0 pF/英尺[49.2 pF/米],平衡为8.4 pF/英尺[27.7 pF/米]
    - 电感:不平衡为0.15 μH/英尺[0.49 μH/米],平衡为0.24 μH/英尺[0.79 μH/米]
    - 传播延迟:不平衡为1.51 ns/英尺[4.95 ns/米],平衡为1.42 ns/英尺[4.66 ns/米]
    - 传播速度:不平衡为68%,平衡为72%
    - 材料:
    - 主绝缘层:无卤素聚烯烃(PO)
    - 导体:28 AWG,19×40 AWG(19×0.079),镀锡绞合铜

    产品特点和优势


    1. 高柔韧性:这种电缆的设计允许在弯曲时承受超过100万次的循环弯曲,特别是在半英寸半径的情况下。
    2. 无卤素材料:采用无卤素的聚烯烃材料,不仅环保,而且减少了火灾时产生的有害气体。
    3. 宽温度范围:能够在极端条件下(-40°C至+105°C)稳定运行。
    4. 高电气性能:拥有良好的电气特性和低传输延迟,适合高速数据传输和信号传输。

    应用案例和使用建议


    HF539系列电缆广泛应用于各种工业环境中,如自动化设备、机器人技术、医疗设备和通信系统。为了最大限度地发挥其性能,建议在设计布线时注意以下几点:
    1. 环境适应性:选择合适的电缆型号以适应不同环境下的工作温度。
    2. 合理规划路径:避免电缆受到过度拉伸或压缩,尽量保持自然状态。
    3. 防护措施:对于易受损区域,增加额外的物理保护措施,以延长使用寿命。

    兼容性和支持


    HF539系列电缆设计用于与其他标准电缆组件配合使用。制造商提供了详尽的技术文档和支持服务,以确保用户能够正确安装和维护电缆。如有任何疑问或技术支持需求,用户可以通过访问3M官网或联系其代表获得帮助。

    常见问题与解决方案


    1. 问题:电缆在低温下无法正常工作
    - 解决方案:确保电缆所处环境温度不低于-40°C,以确保最佳性能。

    2. 问题:电缆在高湿度环境下出现故障
    - 解决方案:选择具有更高防水等级的电缆型号,并考虑在布线时增加防水保护措施。

    总结和推荐


    总体而言,HF539系列中柔性寿命扁平电缆是一款具备高柔韧性、高可靠性及环保特性的产品,特别适合需要在恶劣环境中工作的应用场合。其优越的电气性能和广泛的适用范围使其成为众多工业领域的理想选择。鉴于其优异的表现和多功能性,我们强烈推荐该产品给需要高可靠性和长寿命电缆解决方案的用户。

HF539/34SF参数

参数
长*宽*高 43.18mm(宽度)
零件状态 在售

HF539/34SF厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

HF539/34SF数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M HF539/34SF HF539/34SF数据手册

HF539/34SF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 530.3496 ¥ 4401.9014
库存: 5000
起订量: 5 增量: 5
交货地:
最小起订量为:5
合计: ¥ 22009.5
