3759/30

产品分类: 扁平带状线缆
厂牌: 3M

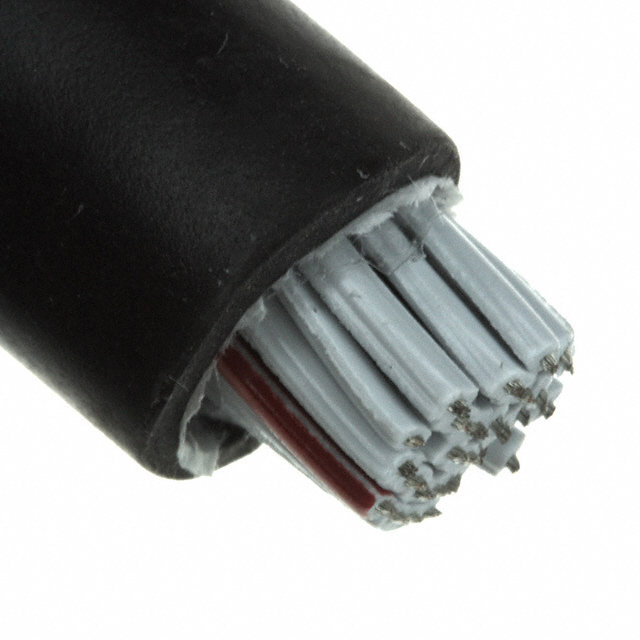

产品描述: Round Flat Cable Polyvinyl Chloride 30Conductors 28AWG 9.4mm 300V Black Roll
供应商型号: Q-3759/30
供应商: 期货订购
标准整包数: 1
3M 扁平带状线缆 3759/30

3759/30概述

    3M™ Round, Jacketed, Flat Cable 3759 系列技术手册

    产品简介


    3M™ Round, Jacketed, Flat Cable 是一种具有多种优点的电子元件,适用于多种应用场合。该产品采用28 AWG导线,中心间距为0.050英寸,支持质量广泛的IDC连接器进行批量端接。它的圆形构造使其更容易布线,而连续的粘合和连续的分割/粘合设计则便于进行IDC连接器的大批量端接。此外,它还符合美国国家电气规范第725条(CL2)的外部布线要求。

    技术参数


    - 物理特性
    - 护套材料:聚氯乙烯(PVC),颜色:黑色
    - 主要材料:PVC,颜色:灰色
    - 标记标准:(UL) CL2 75°C 28 AWG 或 AWM 20267 3M NU C AWM II A/B 80°C 300V FT1 EU <50V
    - 导体:28 AWG,7×36 AWG [7×直径0.127] 镀锡绞合铜
    - 内部包裹:聚酯薄膜
    - 电气特性
    - 电压等级:美国:N.E.C. 725, CL2 或 AWM;300V;加拿大:300V;欧盟:<50V
    - 绝缘电阻:(初级电缆)>1 x 10^10Ω/10 ft [3 m]
    - 特性阻抗:不平衡 90 Ω;平衡 133 Ω
    - 容量:不平衡 16.7 pF/ft [54.8 pF/m];平衡 11.9 pF/ft [39.0 pF/m]
    - 电感:不平衡 0.13 μH/ft [0.44 μH/m];平衡 0.21 μH/ft [0.69 μH/m]
    - 传播延迟:不平衡 1.50 ns/ft [4.92 ns/m];平衡 1.58 ns/ft [5.18 ns/m]
    - 波速:不平衡 68%;平衡 64%
    - 环境特性
    - 温度等级:美国:CL2;75°C 或 AWM;-20°C 至 +80°C;加拿大:80°C
    - 可燃性等级:美国:N.E.C. 725, CL2;加拿大:FT1
    - UL 文件编号:E118773,功率受限电路电缆:CL2(或AWM样式20267)

    产品特点和优势


    3M™ Round, Jacketed, Flat Cable 的主要优势在于其圆形构造、28 AWG导线的适中间距以及支持广泛的IDC连接器进行批量端接。这些特点使其成为需要高效布线和端接的工业和商业应用的理想选择。此外,该产品的绝缘电阻高、波速稳定、阻抗匹配良好等特点,使其在信号传输中表现优异。

    应用案例和使用建议


    该产品常用于工业控制系统、楼宇自动化系统、医疗设备及各种消费电子产品中。在使用时,建议确保所有连接点都正确固定,以避免信号干扰。对于需要分支或离散端接的应用,可以利用其可拉链式的初级电缆。另外,在高温环境下使用时,应注意温度范围,确保电缆处于安全工作范围内。

    兼容性和支持


    该产品与其他3M系列的IDC连接器和其他相关电子元件高度兼容,用户可以通过访问3M官网或联系销售代表获取更多关于兼容性的信息。3M公司提供详细的技术支持和售后服务,以帮助用户更好地理解和使用这款产品。

    常见问题与解决方案


    - 问题一:电缆如何识别?
    - 解决方案:电缆上的红色标记表示电线#1,确保在安装过程中正确识别。
    - 问题二:电缆如何处理高温环境?
    - 解决方案:查阅产品规格表中的温度范围,确保电缆在安全的工作温度范围内使用。
    - 问题三:电缆如何进行分支?
    - 解决方案:利用电缆的可拉链式设计,方便进行分支或离散端接。

    总结和推荐


    3M™ Round, Jacketed, Flat Cable 3759 系列是一款性能卓越的电子元件,广泛适用于各种工业和商业应用场景。其出色的布线和端接性能、优秀的电气特性和良好的环境适应性,使其在市场上具有较高的竞争力。强烈推荐给需要高效、可靠电缆解决方案的用户。
    如果您有任何疑问或需要进一步的帮助,欢迎随时拨打800-225-5373联系3M技术支持团队。

3759/30参数

参数
长*宽*高 36.83mm(宽度)
零件状态 在售

3759/30厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3759/30数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3759/30 3759/30数据手册

3759/30封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 530.7813 ¥ 4405.4849
库存: 5000
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 8810.96
