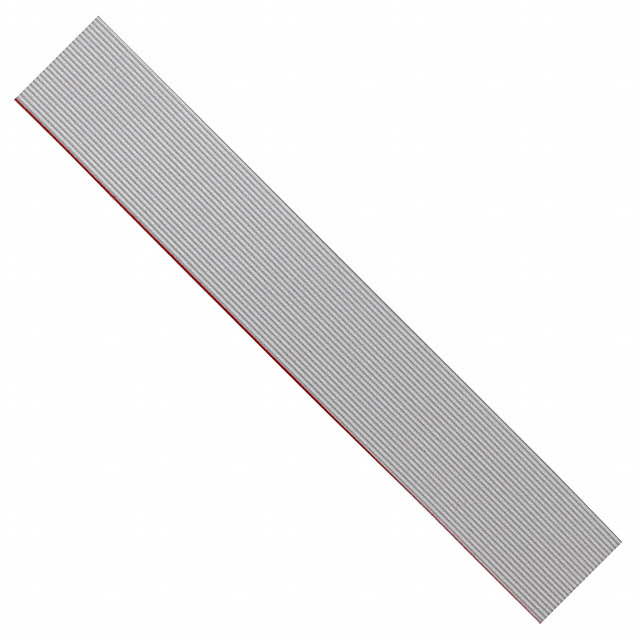

3754/26300

产品分类: 扁平带状线缆
厂牌: 3M
产品描述: Flat Cable Polyvinyl Chloride 26Conductors 30AWG 30V Gray/Red Stripe 91.44m Roll
供应商型号:
供应商:
标准整包数: 0
3M 扁平带状线缆 3754/26300

3754/26300概述

    # 3M™ Round Conductor Flat Cable (3754 Series) 技术手册

    1. 产品简介


    基本介绍
    3M™ Round Conductor Flat Cable(型号3754系列)是一款采用圆形导体设计的扁平电缆,专为需要高信号密度的应用而设计。其核心由30 AWG 7根绞合铜丝组成,每根直径为0.102英寸,外部包裹PVC绝缘层。此款电缆以其紧凑的设计和优异的灵活性著称,适合于多种电子连接需求。
    主要功能
    - 高信号密度:通过紧密排列的导体实现高效传输。
    - 灵活性:得益于PVC材料的柔韧性及多股绞合结构,电缆具备出色的弯曲能力。
    - 广泛适用性:适用于各种工业、消费类电子产品以及通信设备。
    应用领域
    此电缆广泛应用于小型化电子设备中,例如便携式医疗设备、智能家居系统、车载娱乐系统以及物联网(IoT)设备等。

    2. 技术参数


    | 参数类别 | 具体数值 |

    | 导体规格 | 30 AWG 7 X 0.102 mm |
    | 绝缘材料 | 聚氯乙烯(PVC) |
    | 颜色 | 灰色 |
    | 绝缘电阻 | >1 x 10¹⁰ Ω/10 ft |
    | 工作电压 | USA: 30V, EU: <50V |
    | 工作温度范围 | -20°C 至 +105°C |
    | 燃烧等级 | USA: VW-1 |
    | 特性阻抗(不平衡) | 73 Ω |
    | 特性阻抗(平衡) | 122 Ω |
    | 电容 | 20.8 pF/ft 或 12.0 pF/ft |
    | 电感 | 0.11 µH/ft 或 0.18 µH/ft |
    | 传播延迟 | 1.51 ns/ft 或 1.45 ns/ft |
    | 波速 | 67% 或 70% |

    3. 产品特点和优势


    独特功能
    - 紧凑设计:导体间距仅为0.025英寸,适合高密度布线。
    - 卓越灵活性:PVC材质不仅提供良好的机械强度,还确保电缆易于弯曲和扭曲。
    - 定制选项:支持不同数量的导体(如10至100根),可按需裁剪长度,满足个性化需求。
    市场竞争力
    相比传统圆型电缆,此款产品在体积和重量上均有显著改善,同时保持了优良的电气性能,使其成为现代电子设备的理想选择。

    4. 应用案例和使用建议


    典型应用场景
    - 便携式医疗设备:作为内部连接线缆,确保设备的小型化和便携性。
    - 智能家居控制面板:用于复杂的电路布局,提高信号传输效率。
    - 汽车娱乐系统:提供稳定的数据和音频传输路径。
    使用建议
    1. 在布线时注意避免过度拉伸或压缩电缆,以保护其结构完整性。
    2. 安装过程中需保持适当的弯曲半径,避免损坏绝缘层。
    3. 根据具体应用需求选择合适的导体数量和电缆长度。

    5. 兼容性和支持


    兼容性
    3M™ Round Conductor Flat Cable可直接配合82XXX-600X系列Tri-polarized Wiremount Mini Socket使用,确保快速高效的组装过程。
    厂商支持
    3M公司提供全面的技术支持和售后服务,可通过电话(800-225-5373)或官网(www.3Mconnectors.com)获取更多信息。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电缆弯曲后无法恢复 | 避免超出电缆最小弯曲半径限制 |
    | 插头接触不良 | 确保正确安装并紧固接头 |
    | 温度过高导致性能下降 | 将电缆远离热源,并符合工作温度要求 |

    7. 总结和推荐


    综合评估
    3M™ Round Conductor Flat Cable凭借其紧凑设计、灵活耐用的特点以及广泛的适用性,在电子行业中表现出色。无论是在信号传输效率还是安装便捷性方面都具有显著优势。
    推荐结论
    我们强烈推荐这款产品给任何需要高性能柔性电缆的客户。无论是小型化电子设备制造商还是大型工业自动化项目团队,都能从中受益。只需稍加调整即可适应多样化的应用场景,是值得信赖的选择。

3754/26300参数

参数
长*宽*高 16.51mm(宽度)*640μm(高度)
零件状态 在售
包装方式 散装

3754/26300厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3754/26300数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3754/26300 3754/26300数据手册

3754/26300封装设计

查看详情并下载
Symbol
Footprint
3D Model
