3302/20 100

产品分类: 扁平带状线缆
厂牌: 3M
产品描述: Flat Cable Polyvinyl Chloride 20Conductors 28AWG 300V 30.48m Roll
供应商型号:
供应商:
标准整包数: 0

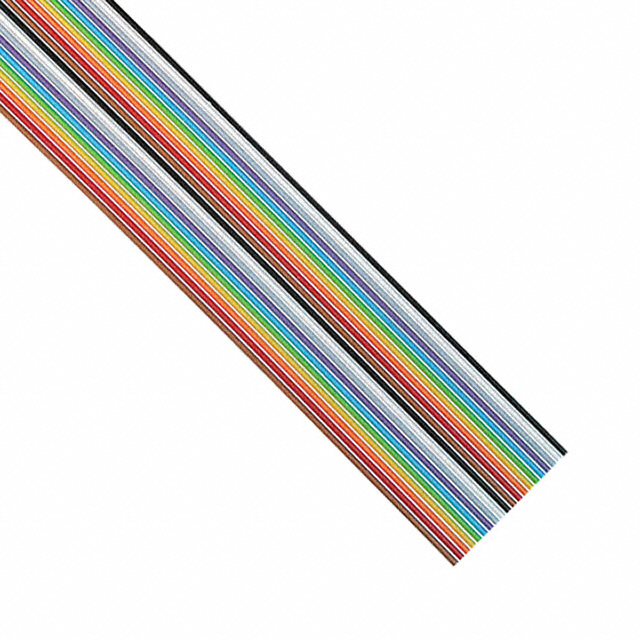

3M 扁平带状线缆 3302/20 100

3302/20 100概述

    3M™ Color Coded Flat Cable 技术手册解读

    1. 产品简介


    3M™ Color Coded Flat Cable 是一款用于灵活连接和分支连接的扁平电缆,采用28 AWG绞合线,绝缘材料为聚氯乙烯(PVC)。这种电缆主要用于连接、分支和终端接点,适用于广泛的工业和消费电子产品。其独特的色码标识使得电线更容易辨认,而绞合结构增加了电缆的柔韧性和耐用性。

    2. 技术参数


    - 物理特性:
    - 材料:聚氯乙烯(PVC)
    - 颜色:10种颜色重复,透明载体
    - 导体:28 AWG,7 × 36 AWG [7 × Ø 0.127] 锡镀层绞合铜线
    - 电气特性:
    - 电压等级:美国:300V;加拿大:150V;欧盟:<50V
    - 绝缘电阻:> 1 × 10^9 Ω/10 ft. [3 m]
    - 特性阻抗:不平衡 105 Ω
    - 容量:14.1 pF/ft [46.3 pF/m]
    - 电感:0.15 μH/ft [0.49 μH/m]
    - 传播延迟:1.47 ns/ft [4.82 ns/m]
    - 传播速度:69%
    - 环境特性:
    - 温度范围:美国:-20°C 至 +105°C;加拿大:-20°C 至 +80°C
    - 阻燃等级:美国:VW-1;加拿大:FT1
    - UL 文件号:E42769,样式号:204623

    3. 产品特点和优势


    - 柔性设计:28 AWG绞合线和PVC材料使电缆具有极高的灵活性和较长的产品寿命。
    - 色码识别:电缆的颜色编码有助于快速识别每根导线,提高组装效率。
    - 易于分支和终端:Zippable设计允许轻松进行分支或独立终止,提高了施工便捷性。
    - 环保认证:符合RoHS标准,符合全球环保要求。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于各类消费电子、家用电器、计算机及通讯设备中的扁平连接。
    - 使用建议:
    - 在极端温度环境中使用时,确保选择合适的型号以适应特定的温度范围。
    - 使用过程中应避免过度弯曲,以延长电缆寿命。
    - 进行电缆终端连接时,务必使用合适的IDC(绝缘位移连接)工具,以确保连接质量。

    5. 兼容性和支持


    - 兼容性:这款电缆可以与其他标准的IDC连接器兼容,广泛适用于各种设备和系统。
    - 支持和维护:3M提供详尽的技术文档和支持服务,确保用户能够顺利安装和维护电缆。

    6. 常见问题与解决方案


    - 问题一:电缆出现断裂
    - 解决方案:检查安装过程是否有过度弯曲的情况,确保电缆弯曲半径足够大。
    - 问题二:连接不稳定
    - 解决方案:检查IDC连接器是否正确安装,确保连接器与电缆之间没有气泡或空隙。
    - 问题三:温度过高导致电缆性能下降
    - 解决方案:确认使用的是适合高温环境的型号,或采取适当措施降低工作温度。

    7. 总结和推荐


    3M™ Color Coded Flat Cable 凭借其优异的柔韧性、长寿命和良好的色码识别功能,在多个应用领域表现出色。无论是日常消费品还是专业级设备,这款电缆都能提供可靠的连接性能。我们强烈推荐使用此款电缆,特别是在需要灵活连接和分支的应用场景中。

3302/20 100参数

参数
长*宽*高 25.4mm(宽度)*1.07mm(高度)
零件状态 在售
包装方式 散装

3302/20 100厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3302/20 100数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3302/20 100 3302/20 100数据手册

3302/20 100封装设计

查看详情并下载
Symbol
Footprint
3D Model
