3601/26100

产品分类: 扁平带状线缆
厂牌: 3M
产品描述: Flat Cable Fluorinated Ethylene Propylene 26Conductors 28AWG 300V Blue 30.48m Roll
供应商型号:
供应商:
标准整包数: 0

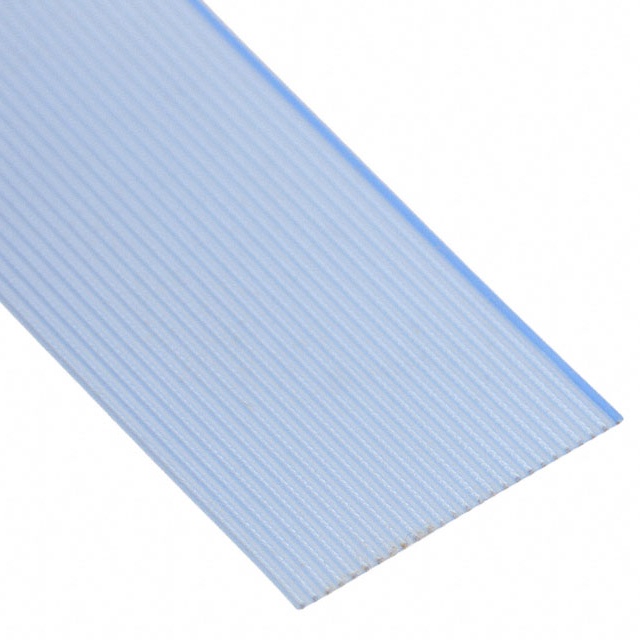

3M 扁平带状线缆 3601/26100

3601/26100概述

    3M™ Round Conductor Flat Cable 技术手册解析

    产品简介


    3M™ Round Conductor Flat Cable 是一款具有高性能特性的电子连接线缆产品,主要用于复杂电子系统中的信号传输和电源分配。其主要特点包括多根绞合导体和氟化乙烯丙烯(FEP)绝缘层。产品支持多种规格的导体数量,广泛应用于工业控制、医疗设备、航空航天和通信领域。

    技术参数


    | 参数类别 | 规格描述 |

    | 导体数量及规格 | 28 AWG,7 束 × 36 AWG 银镀层绞合铜丝,每束直径为 0.127 mm |
    | 绝缘材料 | 氟化乙烯丙烯(FEP) |
    | 色彩 | 蓝色 |
    | 标记方式 | 无标记 |
    | 额定电压 | 美国:300V;欧盟:<50V |
    | 绝缘电阻 | > 1 × 10^10 Ω/10ft(3m) |
    | 特性阻抗 | 131 Ω |
    | 容量 | 9.9 pF/ft(32.5 pF/m) |
    | 电感 | 0.17 μH/ft(0.56 μH/m) |
    | 延迟时间 | 1.29 ns/ft(4.23 ns/m) |
    | 波速传播率 | 79% |
    | 温度范围 | -55°C 至 +200°C |
    | 阻燃等级 | 美国:VW-1 |

    产品特点和优势


    - 卓越的机械耐久性:通过使用银镀层绞合铜丝增强导体强度,确保长期使用稳定可靠。
    - 低介电常数:保证高速信号传输时减少信号延迟和失真。
    - 耐化学性和耐磨性:采用 FEP 绝缘材料,能够抵抗大多数化学品腐蚀及物理磨损。
    - 高温度适应能力:能够在极端条件下保持正常工作状态。
    - 环保设计:RoHS 符合标准,不含铅、汞等有害物质。

    应用案例和使用建议


    典型应用包括但不限于医疗监测设备、飞机内部布线以及高精度测试仪器。在实际部署过程中,建议优先考虑电缆长度与具体安装空间匹配情况,同时确保接头处密封良好以防止外界干扰。此外,在选择连接器时需确认其支持的最大电流值是否满足需求。

    兼容性和支持


    该系列电缆已获得 UL 认证,并且适用于大多数标准型绝缘刺破式连接器。客户可联系制造商获取更多定制化选项信息如特殊长度或颜色配置。对于售后维护方面,提供一年有限保修服务并承诺快速响应客户需求。

    常见问题与解决方案


    1. 问题:如何判断电缆是否损坏?
    - 解决方法:使用万用表测量两端间电阻值,若数值异常则可能存在断路现象需要更换。
    2. 问题:长时间暴露于高温环境中会不会影响性能?
    - 解决方法:正常使用情况下不会受到明显影响,但超过规定上限时请采取隔热措施保护。
    3. 问题:不同批次之间颜色略有差异怎么办?
    - 解决方法:这是生产过程中的正常现象不影响产品质量,请根据图纸标注正确识别起始位置即可。

    总结和推荐


    总体而言,3M™ Round Conductor Flat Cable 是一款兼具优良电气特性和环境友好属性的专业级产品,在众多行业领域内展现出强大竞争力。其优秀的性价比使其成为众多工程师的理想之选。如果你正在寻找能够应对严苛工况挑战的专业级电缆解决方案,那么这款产品无疑是值得信赖的选择。因此强烈推荐给那些对产品质量有着较高要求的应用场景。

3601/26100参数

参数
长*宽*高 33.02mm(宽度)*740μm(高度)
安装方式 导线安装
零件状态 在售
包装方式 散装

3601/26100厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3601/26100数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3601/26100 3601/26100数据手册

3601/26100封装设计

查看详情并下载
Symbol
Footprint
3D Model
