首页  >  产品百科  >  HF759/16SF

HF759/16SF

产品分类: 扁平带状线缆
厂牌: 3M
产品描述: Round Flat Cable Foil Halogen Free Polyolefin 16Conductors 28AWG 6.9mm 150V Dark Gray 83.82m Box
供应商型号: Q-HF759/16SF
供应商: 期货订购
标准整包数: 1

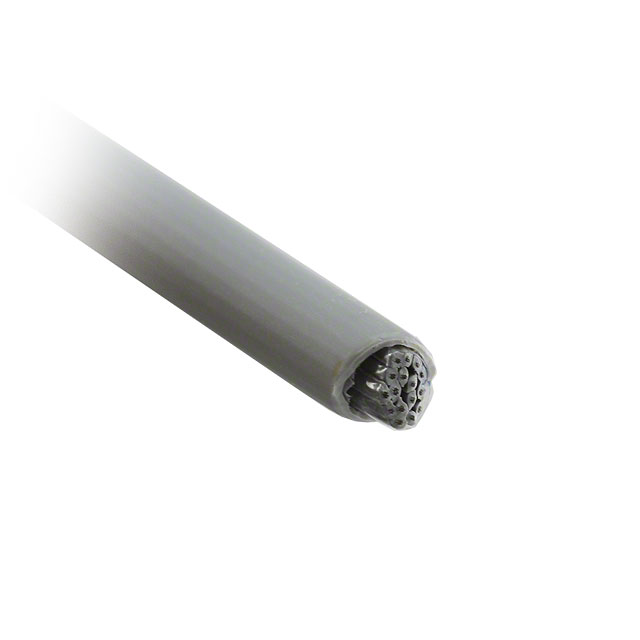

3M 扁平带状线缆 HF759/16SF

HF759/16SF概述


    产品简介


    本手册介绍的是3M公司的HF759系列卤素无害聚烯烃(PO)绝缘材料制造的圆形护套扁平电缆。这种电缆主要用于要求高可靠性的电子产品连接,例如通信设备、数据线缆和工业自动化系统。它的主要特点是低烟无卤素(LSZH)绝缘材料和高密度线束设计,使其在安装和使用过程中更加安全且便于布线。

    技术参数


    - 导体数量: 可根据型号选择(从9到64个)
    - 导体规格: 28 AWG,7根36 AWG镀锡绞合铜线
    - 电压等级:
    - 美国:150V
    - 加拿大:150V
    - 欧盟:<50V
    - 绝缘电阻: ≥1×10^10 Ω/英尺(≥3×10^10 Ω/米)
    - 物理特性:
    - 导体中心间距: 0.050英寸(1.27mm)
    - 聚酯薄膜屏蔽层
    - 温度范围: -40°C至+105°C(适用于EIA-364-32G标准,方法A,测试条件2);-10°C至+75°C(UL温度等级)
    - 阻燃等级: 内部:水平火焰(UL758标准);外部:垂直火焰(UL758标准)
    - 护套材料: 卤素无害聚烯烃(PO),颜色为深灰色
    - 传播延迟: 平衡时1.69ns/英尺(5.54ns/米)
    - 特性阻抗: 平衡时136Ω,不平衡时75Ω

    产品特点和优势


    1. 低烟无卤素(LSZH)绝缘材料: 这种材料具有出色的低烟特性,符合IEC 61034-2-2005标准,同时在燃烧时产生的有毒气体含量极低,符合NF X 70-100-2-2006标准。
    2. 圆形结构: 便于灵活布线,提高安装效率。
    3. 高密度线束设计: 28 AWG导线以0.050英寸(1.27mm)的中心距排列,适合大量接插件(IDC连接器)的终端。
    4. 连续拆分/焊接重复性: 支持大量IDC连接器的终端。
    5. 主电缆可分割: 适用于分支或单独终端需求。

    应用案例和使用建议


    - 应用场景: HF759系列电缆广泛应用于通信设备、工业控制系统、医疗设备和音频视频设备中。
    - 使用建议:
    - 在高温环境中使用时,确保电缆未超过其温度限制。
    - 为保证最佳的信号传输性能,建议保持电缆的弯曲半径至少为其外径的十倍。
    - 如需延长电缆长度,可通过适当的连接器进行连接,但务必遵循制造商的指导。

    兼容性和支持


    HF759系列电缆与其他常用的电子设备兼容良好。如果您需要更多的导体数量或定制的卷长度,可联系3M代表获取详细信息。3M提供全面的技术支持和客户服务,以确保客户能够顺利地将这些电缆应用到他们的项目中。

    常见问题与解决方案


    1. 问题: 电缆在安装后出现弯曲不均。
    - 解决方案: 检查并确认所有接头处的固定是否牢靠,必要时可以使用绑扎带加固。
    2. 问题: 电缆内部导线断裂。
    - 解决方案: 确保在电缆拉伸时不超过其最大允许应力,如果需要移动电缆,请采用适当的防护措施。
    3. 问题: 电缆在高温环境下表现不佳。
    - 解决方案: 验证电缆的工作环境温度是否在其额定范围内。如有超出,考虑使用更高耐温等级的产品。

    总结和推荐


    HF759系列电缆以其卓越的电气性能、良好的机械特性和独特的安全特性,在各类电子设备的应用中表现出色。其低烟无卤素的设计使其在消防安全方面优于传统材料,而高密度线束则提高了安装的灵活性和效率。尽管价格可能略高于同类产品,但由于其优越的性能和广泛的应用场景,我们强烈推荐此款电缆作为您项目中的首选。

HF759/16SF参数

参数
长*宽*高 19.05mm(宽度)
零件状态 在售

HF759/16SF厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

HF759/16SF数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M HF759/16SF HF759/16SF数据手册

HF759/16SF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
9+ $ 734.2278 ¥ 6094.0911
库存: 9000
起订量: 9 增量: 1
交货地:
最小起订量为:9
合计: ¥ 54846.81
