929974-01-30-RK

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 1 30pin 2A 2.54μm 锡 黑色 通孔安装 76.2mm(长度)*2.54mm(高度)
供应商型号: 3858763
供应商: 海外现货
标准整包数: 1

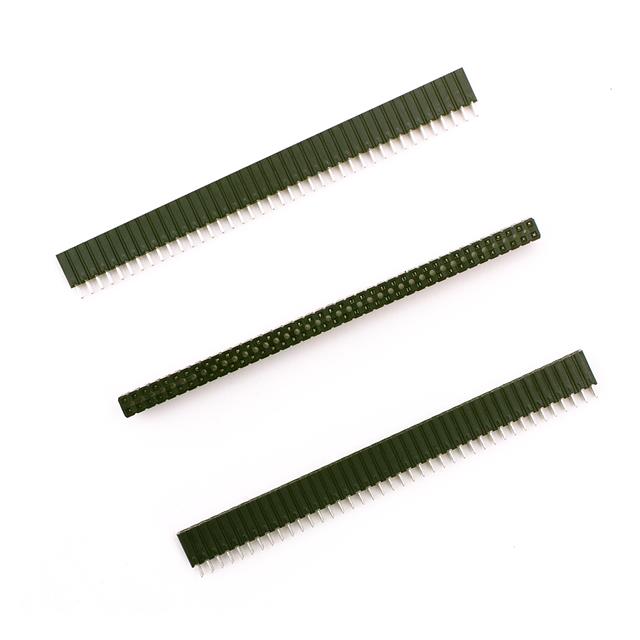

3M 矩形连接器 - 针座 - 插座/母插口 929974-01-30-RK

929974-01-30-RK概述

    3M™ Boardmount Socket 技术手册概述

    1. 产品简介


    3M™ Boardmount Socket 929 系列是一款适用于电路板的插针连接器,支持单排和双排布局。该产品提供1到40个接触点(单排)或2到80个接触点(双排),采用调谐叉接触设计,确保良好的电连接性能。它广泛应用于工业自动化、医疗设备和通信设备等领域。

    2. 技术参数


    - 绝缘材料: 玻璃填充聚酯(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 镀层:
    - 基底: 100 微英寸(2.54 微米)镍
    - 擦拭区: 参见订购信息选项
    - 焊尾: 铅锡或无铅(参见订购信息)
    - 最大电流承载能力: 所有线路在最高65°C环境温度下为2安培
    - 绝缘电阻: 大于5×10^9 欧姆(500V DC)
    - 耐电压: 海平面1500VRMS
    - 工作温度范围: -40°C 到 +105°C
    - 制造工艺限制: 260°C(J-STD-020C标准)

    3. 产品特点和优势


    - 调谐叉接触设计: 保证可靠的电气连接,减少接触磨损。
    - 焊脚支架: 便于波峰焊接生产。
    - 可选板卡固定功能: 提高产品稳定性。
    - 环保材料: UL 94V-0阻燃等级确保安全性。
    - 适用广泛的电流和温度范围: 满足不同应用需求。

    4. 应用案例和使用建议


    - 工业自动化: 用于设备间的高速数据传输,如机器人控制。
    - 医疗设备: 要求高可靠性和低故障率的应用场景。
    - 通信设备: 适用于需要稳定连接的电信设备。
    使用建议:
    - 最大推荐的配合插头针长为0.25英寸(6.4毫米)。
    - 推荐与.100英寸(2.54毫米)×.100英寸(2.54毫米)的插头针条:929系列和2300系列配合使用。
    - 在安装时,建议检查推荐的安装孔模式以确保正确装配。

    5. 兼容性和支持


    - 兼容性: 适用于.100英寸(2.54毫米)×.100英寸(2.54毫米)的插头针条,支持两种类型的接触点数量。
    - 支持信息: 详细订购信息和技术支持可在官方网站获取。

    6. 常见问题与解决方案


    - 问题1: 插接困难
    - 解决办法: 检查插针和插座是否清洁,确认插针长度是否符合要求。
    - 问题2: 连接不稳定
    - 解决办法: 重新焊接接触点并检查镀层情况。
    - 问题3: 接触电阻过高
    - 解决办法: 清理接触面,确保接触压力适中。

    7. 总结和推荐


    3M™ Boardmount Socket 929 系列是一款具有高度可靠性的电路板连接器,适合各种应用场合。其独特的调谐叉接触设计和良好的电流承载能力使其在市场上具有较高的竞争力。综合考虑其性能和可靠性,我们强烈推荐使用此产品。

929974-01-30-RK参数

参数
防护等级 -
触头镀层 - 配接
类型 Push-Pull,Receptacle
针脚数 30pin
间距-配接 2.54mm
触头镀层厚度 - 配接 2.54μm
颜色 黑色
排数 1
额定电流 2A
长*宽*高 76.2mm(长度)*2.54mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

929974-01-30-RK厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929974-01-30-RK数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929974-01-30-RK 929974-01-30-RK数据手册

929974-01-30-RK封装设计

查看详情并下载
Symbol
Footprint
3D Model
