3365/14

产品分类: 扁平带状线缆
厂牌: 3M
产品描述: Flat Cable Polyvinyl Chloride 14Conductors 28AWG 300V Roll
供应商型号: TU-3365/14
供应商: 海外现货
标准整包数: 1

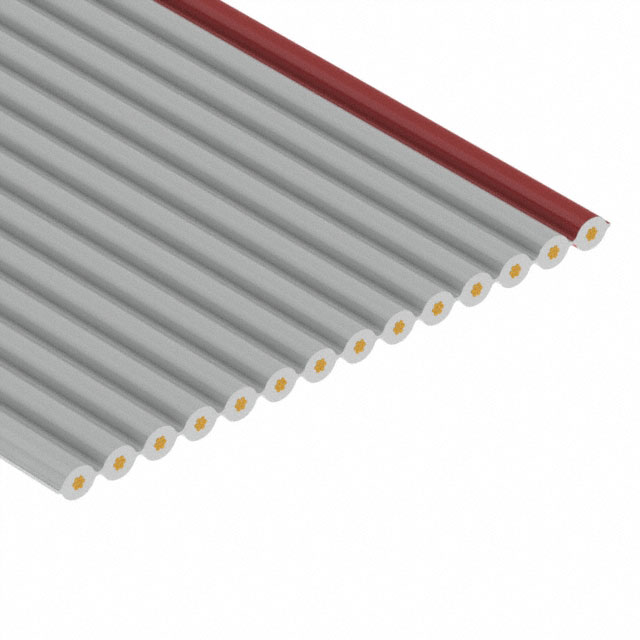

3M 扁平带状线缆 3365/14

3365/14概述

    3M™ Round Conductor Flat Cable 技术手册解析

    产品简介


    3M™ Round Conductor Flat Cable 是一种由3M公司生产的特殊扁平电缆,具有灵活的28 AWG(美国线规)绞合导线。此产品主要用于连接不同组件和电路板之间的信号传输,因其独特的绞合结构和聚氯乙烯(PVC)绝缘层而备受青睐。该产品广泛应用于工业自动化、通信设备、消费电子产品等多个领域。

    技术参数


    以下是根据技术手册整理的产品主要技术参数:
    | 参数 | 值 |

    | 导体规格 | 28 AWG, 7 × 36 [ 7 × Ø 0.127 ] Tinned Stranded Copper (89% Conductivity) |
    | 绝缘材料 | 聚氯乙烯(PVC) |
    | 颜色选项 | 灰色(标准)、黑色(特殊) |
    | 电压等级 | 美国:300V;加拿大:300V;欧盟:<50V |
    | 绝缘电阻 | > 1 × 10¹⁰ Ω/10英尺 [3米] |
    | 特性阻抗 | 不平衡:102 Ω;平衡:172 Ω |
    | 容量 | 不平衡:14.47 pF/英尺 [47.5 pF/米];平衡:8.14 pF/英尺 [26.7 pF/米] |
    | 电感 | 不平衡:0.15 μH/英尺 [0.49 μH/米];平衡:0.24 μH/英尺 [0.79 μH/米] |
    | 传播延迟 | 不平衡:1.47 ns/英尺 [4.86 ns/米];平衡:1.4 ns/英尺 [4.59 ns/米] |
    | 传播速度 | 不平衡:69%;平衡:73% |
    | 温度范围 | -20°C 至 +105°C |
    | 阻燃等级 | 美国:VW-1;加拿大:FT1 |

    产品特点和优势


    1. 柔性设计:采用28 AWG绞合导线,使得电缆更柔韧,适合于各种安装环境。
    2. 快速接线:可以实现与多种IDC连接器的大规模接线,提高安装效率。
    3. 易分支:电缆可被剪裁成所需的长度,并支持分支或单独终止,方便组装和维修。
    4. 化学合规:符合多个国家和地区的环保法规,如中国RoHS和欧盟RoHS等标准。

    应用案例和使用建议


    该产品常用于工业自动化控制系统、传感器接口、小型电子设备内部布线等领域。例如,在机器人手臂的控制系统中,这种电缆能有效地传递高速信号,确保系统稳定运行。对于使用该产品的工程师和制造商,建议在安装时保持电缆弯曲半径适宜,避免过度扭曲导致导线断裂。

    兼容性和支持


    3M™ Round Conductor Flat Cable 适用于多种标准IDC连接器,且有灰、黑两种颜色可供选择。3M公司提供了详尽的技术支持和售后服务,用户可通过电话或官方网站获取更多信息。

    常见问题与解决方案


    1. 问题:电缆在低温环境下失去柔韧性
    - 解决方案:确保电缆存储环境温度不低于-20°C,且在低温环境下避免剧烈弯折。
    2. 问题:电缆在高温环境中出现老化现象
    - 解决方案:尽量避免电缆长时间暴露在+105°C以上环境,必要时采取隔热措施。
    3. 问题:焊接点处存在铅含量超标的情况
    - 解决方案:了解具体的焊接规范,确保焊接过程符合欧盟RoHS指令要求。

    总结和推荐


    总体而言,3M™ Round Conductor Flat Cable 以其优良的性能和广泛的应用领域,是许多现代电子系统不可或缺的组成部分。推荐给需要高可靠性、耐用性强的场合,尤其是在复杂安装环境和恶劣条件下。

3365/14参数

参数
长*宽*高 17.78mm(宽度)*890μm(高度)
零件状态 在售

3365/14厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3365/14数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3365/14 3365/14数据手册

3365/14封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 28.89 ¥ 266.7704
库存: 1503
起订量: 16 增量: 1
交货地:
最小起订量为:1
合计: ¥ 266.77
