首页  >  产品百科  >  3365/34SF

3365/34SF

产品分类: 扁平带状线缆
厂牌: 3M
产品描述:
供应商型号: ET-296879
供应商: 海外现货
标准整包数: 1

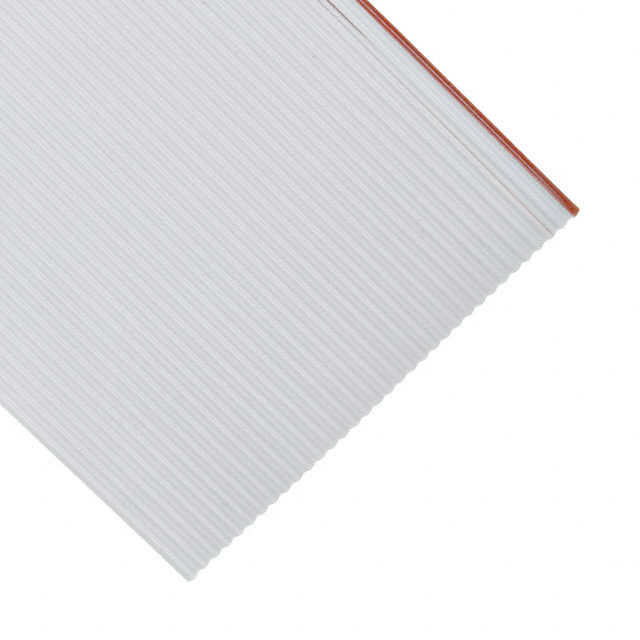

3M 扁平带状线缆 3365/34SF

3365/34SF概述

    3M™ Round Conductor Flat Cable

    产品简介


    3M™ Round Conductor Flat Cable 是一款高品质的柔性导线电缆,采用28 AWG绞合铜线,绝缘层为聚氯乙烯(PVC)。这款电缆的设计适用于多种高密度连接需求,如工业自动化、消费电子和电信设备。其独特的绞合结构提供了良好的柔韧性和延长的使用寿命,且支持分支连接或单独终端操作。

    技术参数


    - 物理特性
    - 绝缘材料:聚氯乙烯(PVC)
    - 颜色:灰色标准或黑色(特殊订货)
    - 电气特性
    - 电压等级:美国和加拿大:300V;欧盟:<50V
    - 绝缘电阻:> 1 × 10^10 Ω/10 ft.
    - 特性阻抗:不平衡/平衡 102 Ω / 172 Ω
    - 电容:不平衡/平衡 14.47 pF/ft / 8.14 pF/ft
    - 电感:不平衡/平衡 0.15 μH/ft / 0.24 μH/ft
    - 传播延迟:不平衡/平衡 1.47 ns/ft / 1.4 ns/ft
    - 传播速度:69%/73%
    - 环境特性
    - 温度范围:-20°C 到 +105°C
    - 阻燃等级:美国 VW-1;加拿大 FT1
    - UL 文件号:E42769,样式编号:26513

    产品特点和优势


    1. 灵活性和耐用性:绞合铜线设计提高了电缆的灵活性,减少疲劳和断裂的风险。
    2. 易于分支和单独终端:Zippable功能使得电缆可以在任何位置轻松分支或进行单独终端操作。
    3. 多种颜色选择:提供灰色和黑色两种颜色选择,以满足不同应用需求。
    4. 高电压耐受性:最高可承受300V电压,适合各种高要求的应用场合。
    5. 化学合规性:符合欧盟RoHS标准,确保环保安全。

    应用案例和使用建议


    1. 工业自动化:可用于连接传感器、执行器和其他自动化设备,提高系统的可靠性和效率。
    2. 消费电子:适用于小型电子产品内部布线,如平板电脑和智能手表,提供灵活而稳定的连接。
    3. 电信设备:适用于基站和数据中心的布线系统,确保数据传输的稳定性和安全性。
    使用建议:
    - 在高温环境下使用时,确保周围温度不超过电缆的工作温度上限。
    - 在高湿度环境中使用时,定期检查电缆的绝缘层是否完好无损,防止水汽侵入。

    兼容性和支持


    1. 兼容性:3M™ Round Conductor Flat Cable 可与各种IDC连接器兼容,方便安装和维护。
    2. 技术支持:3M公司提供详细的技术文档和支持服务,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    1. 问题:电缆出现断裂
    - 解决方案:检查电缆的弯曲半径是否符合规定,避免过度弯曲导致损坏。
    2. 问题:信号传输不稳定
    - 解决方案:确认电缆的接地是否良好,排除干扰源,并检查接头连接是否牢固。
    3. 问题:电缆外观变色
    - 解决方案:检查电缆是否长时间暴露在阳光下或接触化学物质,更换受影响的部分或重新涂覆保护层。

    总结和推荐


    3M™ Round Conductor Flat Cable 是一款高性能、多功能的柔性电缆,具备出色的机械和电气性能,广泛应用于各种电子设备和系统中。其优秀的可靠性、灵活性和兼容性使其成为市场上极具竞争力的产品之一。建议在需要高可靠性和灵活性的应用中优先考虑此产品。

3365/34SF参数

参数
长*宽*高 43.18mm(宽度)
零件状态 在售

3365/34SF厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3365/34SF数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3365/34SF 3365/34SF数据手册

3365/34SF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 165.9928 ¥ 1402.6393
6+ $ 135.1181 ¥ 1141.7478
库存: 21
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1402.63
直接购买
加入购物车
