HF365/26

产品分类: 扁平带状线缆
厂牌: 3M
产品描述: Flat Cable Halogen Free Polyolefin 26Conductors 28AWG 300V Gray Box
供应商型号: ET-1850166
供应商: 海外现货
标准整包数: 1

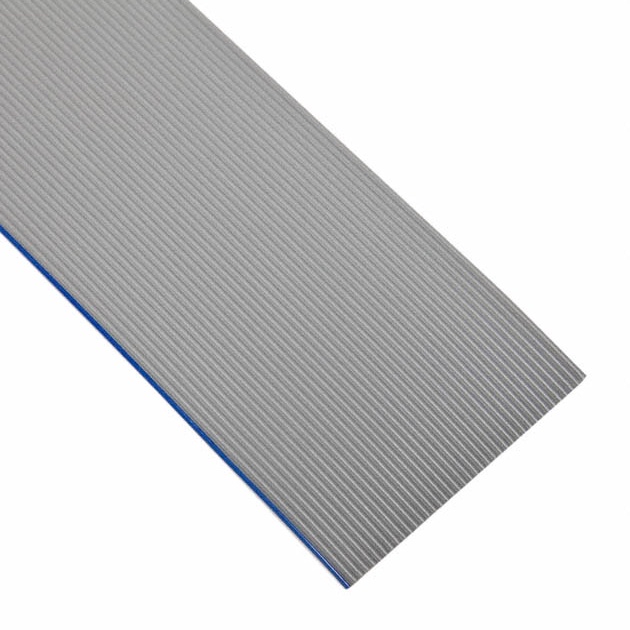

3M 扁平带状线缆 HF365/26

HF365/26概述


    产品简介


    3M公司生产的HF365系列3MTM圆形导体扁平电缆是一种专门为高要求的应用场合设计的产品。它采用28 AWG(美国线规)7股编织的镀锡铜导体,具有出色的电气性能和可靠性。该电缆广泛应用于计算机网络、通信设备以及各种需要高性能传输介质的工业环境中。

    技术参数


    - 导体尺寸:0.050英寸(1.27毫米)
    - 导体数量:4至64根(具体取决于型号)
    - 绝缘材料:卤素自由聚烯烃(Halogen Free Polyolefin, PO)
    - 颜色:深灰色
    - 电压等级:美国300V,加拿大150V,欧盟<50V
    - 绝缘电阻:>1 x 10^10Ω/英尺(3米)
    - 电气特性:
    - 阻抗:100Ω(不平衡),8.4 pF/英尺(不平衡)
    - 容量:15.0 pF/英尺(不平衡),8.4 pF/英尺(平衡)
    - 电感:0.15 H/英尺(不平衡),0.24 H/英尺(平衡)
    - 传播延迟:1.51 ns/英尺(不平衡),1.42 ns/英尺(平衡)
    - 波速:68%(不平衡),72%(平衡)

    产品特点和优势


    HF365系列电缆的最大特点是采用了低烟零卤素(Low Smoke Zero Halogen, LSZH)绝缘材料,这不仅降低了火灾风险,还减少了燃烧时产生的有毒气体。此外,28 AWG的导体直径为0.050英寸,非常适合进行大量端接,以连接IDC连接器。电缆可以裁剪成分支或进行独立端接,提供了极大的灵活性。这些特性使得HF365电缆在高密度布线和防火要求严格的环境中表现优异。

    应用案例和使用建议


    HF365系列电缆适用于多种应用场景,例如:
    - 计算机网络:适用于高速数据传输,提供稳定的信号传输能力。
    - 通信设备:由于其出色的电气特性,特别适合用于高频通信应用。
    - 工业环境:耐高温、抗化学腐蚀,适合严苛的工业应用。
    使用建议:
    - 在大规模部署时,建议按照电缆的物理特性和电气特性选择合适的端接方法。
    - 在高湿度环境下使用时,注意保持电缆的良好接地以防止静电干扰。
    - 为确保长期可靠运行,建议定期检查电缆的磨损情况并及时更换损坏部分。

    兼容性和支持


    HF365系列电缆兼容市面上多数标准IDC连接器。3M公司提供全面的技术支持和售后服务,包括产品咨询、安装指导和技术文档。用户可以通过3M公司官网或电话获取更多信息和支持。

    常见问题与解决方案


    - Q: 电缆能否承受高温环境?
    - A: 是的,该电缆的温度范围为-40°C至105°C,符合多项国际标准。

    - Q: 如何判断电缆的质量?
    - A: 可通过检查电缆的标记和外观来确认,或联系制造商进行质量检测。

    - Q: 电缆是否支持定制长度?
    - A: 支持,但需提前与制造商联系确认。

    总结和推荐


    HF365系列3MTM圆形导体扁平电缆以其卓越的电气性能、可靠的物理特性以及出色的防火安全性能,在众多应用场景中表现出色。无论是计算机网络还是工业设备,该电缆都能满足用户的高要求。强烈推荐该产品给需要高质量传输介质的专业用户。

HF365/26参数

参数
长*宽*高 33.02mm(宽度)*890μm(高度)
零件状态 在售

HF365/26厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

HF365/26数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M HF365/26 HF365/26数据手册

HF365/26封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.7716 ¥ 107.9204
库存: 48
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 107.92
