HF365/14NS

产品分类: 扁平带状线缆
厂牌: 3M
产品描述: 3M 排线, 14 路, 美国线规 28, 灰色
供应商型号: 8424104
供应商: 海外现货
标准整包数: 1
3M 扁平带状线缆 HF365/14NS

HF365/14NS概述


    产品简介

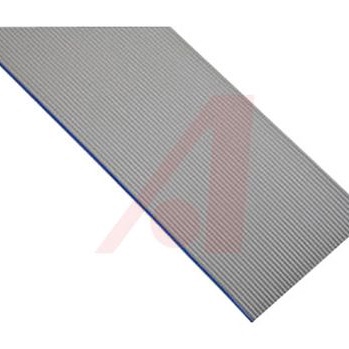

    3M HF365系列扁平电缆
    3M Electronics Materials Solutions Division 提供的HF365系列扁平电缆是一种高品质的电气连接解决方案。这种电缆采用无卤素材料制成,符合严格的环保标准,广泛应用于各种工业及消费电子产品中,包括数据传输、信号线束以及电源管理等领域。

    技术参数


    - 尺寸规格:
    - 长度:从0.200英寸(5.08mm)到3.200英寸(81.28mm)
    - 宽度:从0.150英寸(3.81mm)到3.150英寸(80.01mm)
    - 导体规格:
    - 导体数量:3至64根
    - 导体规格:28 AWG,7 x 36 (7 x 0.127mm) 绞合镀锡铜导体
    - 额定电压:
    - 美国:300V
    - 加拿大:150V
    - 欧洲:<50V
    - 绝缘电阻:
    - >1 x 10^10 Ω/10ft (3m)
    - 阻抗:
    - 特性阻抗:100Ω
    - 电容:
    - 不平衡:15.0 pF/ft (49.2 pF/m)
    - 平衡:8.4 pF/ft (27.7 pF/m)
    - 电感:
    - 不平衡:0.15 H/ft (0.49 H/m)
    - 平衡:0.24 H/ft (0.79 H/m)
    - 传播延迟:
    - 不平衡:1.51 ns/ft (4.95 ns/m)
    - 平衡:1.42 ns/ft (4.66 ns/m)
    - 传播速度:
    - 不平衡:68%
    - 平衡:72%
    - 温度范围:
    - -40°C 至 105°C (EIA-364-32G, 方法A, 测试条件2)
    - -10°C 至 105°C (UL温度等级)
    - 阻燃等级:
    - 垂直燃烧测试

    产品特点和优势


    3M HF365系列扁平电缆 的显著特点如下:
    - 无卤素材料:减少火灾时的烟雾和有毒气体释放,提升安全性。
    - 高密度绞合导体:每英寸有28根导体,允许快速批量端接,适用于广泛的IDC连接器。
    - 可分割设计:方便在需要时进行分支或单独终端处理。
    - 严格的温度范围:能在-40°C 至 105°C 的范围内稳定工作,适合恶劣环境。
    - 低传播延迟和高传播速度:保证了高效的信号传输性能。

    应用案例和使用建议


    3M HF365系列扁平电缆 广泛应用于各类设备中,例如服务器机房、网络通信设备、消费电子和自动化控制设备等。为了确保最佳性能和可靠性,建议:
    - 正确选择导体数量:根据实际需求选择合适的导体数量,避免资源浪费。
    - 注意安装环境:确保电缆安装在适当的温度范围内,避免高温或低温环境下使用。
    - 保护措施:在高振动环境中使用时,考虑增加额外的保护措施以确保电缆的稳定性。

    兼容性和支持


    3M HF365系列扁平电缆 与多种IDC连接器相兼容,适用于广泛的设备接口。3M公司提供详尽的技术支持和维护服务,客户可以通过电话800-225-5373联系技术支持团队获取帮助。

    常见问题与解决方案


    问题1:电缆在使用过程中出现断裂?
    - 解决方案:检查电缆是否有机械损伤或过热情况,必要时更换电缆。
    问题2:电缆信号传输质量下降?
    - 解决方案:检查接头是否松动或氧化,必要时重新焊接或更换接头。

    总结和推荐


    综上所述,3M HF365系列扁平电缆 具有出色的性能和广泛的应用前景。它不仅满足了行业对环保和安全性的严格要求,还具备卓越的信号传输能力和广泛的兼容性。我们强烈推荐该产品用于需要高性能、可靠性的电气连接场合。

HF365/14NS参数

参数
长*宽*高 17.78mm(宽度)
零件状态 在售

HF365/14NS厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

HF365/14NS数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M HF365/14NS HF365/14NS数据手册

HF365/14NS封装设计

查看详情并下载
Symbol
Footprint
3D Model
