首页  >  产品百科  >  3365/60-300SF

3365/60-300SF

产品分类: 扁平带状线缆
厂牌: 3M
产品描述: Flat Cable Polyvinyl Chloride 60Conductors 28AWG 300V Gray/Red Edge 91.44m Roll
供应商型号: 517-3365/60-300SF
供应商: Mouser
标准整包数: 1

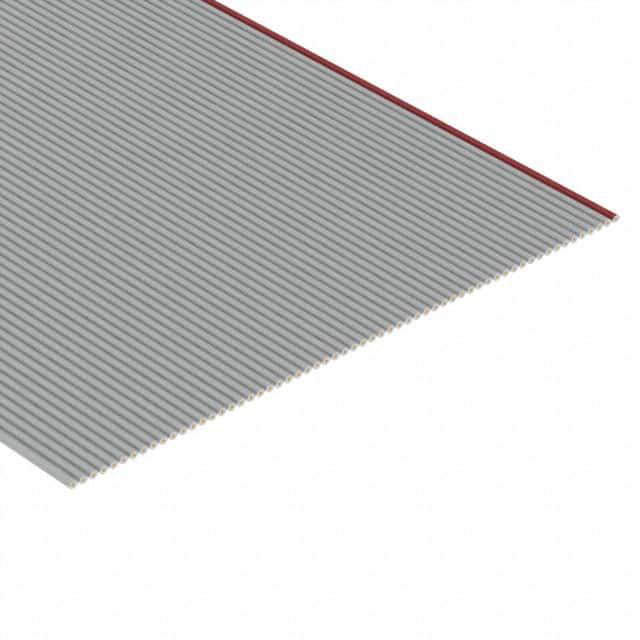

3M 扁平带状线缆 3365/60-300SF

3365/60-300SF概述

    3M™ Round Conductor Flat Cable 技术手册

    1. 产品简介


    3M™ Round Conductor Flat Cable(RCC)是一种具有高灵活性和长寿命的电缆,适用于多种工业和消费电子应用。它采用28 AWG绞合铜导线,外覆PVC绝缘材料,设计用于实现与各种IDC连接器的高效批量端接。这款电缆具有灰度或黑色两种颜色选项,便于根据具体应用需求选择合适的版本。

    2. 技术参数


    - 物理特性:
    - 绝缘材料:聚氯乙烯(PVC)
    - 颜色:灰色标准或黑色
    - 导体规格:28 AWG,7 × 36绞合铜(89%电导率)
    - 尺寸范围:0.300英寸至3.000英寸(参考表格)
    - 电气特性:
    - 电压等级:美国和加拿大300V,欧盟<50V
    - 绝缘电阻:> 1 × 10^10Ω/10英尺
    - 特性阻抗:不平衡(102 Ω),平衡(172 Ω)
    - 电容:14.47 pF/英尺,8.14 pF/英尺
    - 电感:0.15 μH/英尺,0.24 μH/英尺
    - 传播延迟:1.47 ns/英尺,1.4 ns/英尺
    - 传播速度:69%,73%
    - 环境特性:
    - 温度范围:-20°C 至 +105°C
    - 阻燃等级:美国VW-1,加拿大FT1

    3. 产品特点和优势


    - 灵活的导线结构:28 AWG绞合铜导线提供卓越的柔韧性和延长的产品寿命,适合各种弯曲应用。
    - 批量端接方便:通过中心距离为0.050英寸的设计,可以实现与多种IDC连接器的高效批量端接。
    - 分支和独立端接:可以通过剪切或分叉的方式进行分支或独立端接。
    - 颜色选项:提供灰度和黑色两种颜色选项,满足不同外观需求。
    - 合规性:符合多个国际和地区标准,包括美国和加拿大的300V电压等级,欧盟RoHS标准等。

    4. 应用案例和使用建议


    - 汽车制造:可用于车载传感器和控制系统之间的连接。
    - 医疗设备:适合作为医疗器械内部布线,如超声波设备。
    - 工业自动化:用于机器人手臂和其他自动化设备的信号传输。
    使用建议:
    - 确保在安装过程中避免过度弯曲,以保护电缆结构和延长使用寿命。
    - 选择合适的颜色版本,确保在实际应用中能够区分不同的导线。

    5. 兼容性和支持


    3M™ RCC电缆兼容多种IDC连接器,方便集成到现有系统中。制造商提供详细的技术支持和售后服务,确保用户能够正确安装和维护电缆。

    6. 常见问题与解决方案


    - 问题1:如何处理电缆弯曲过紧导致的断线?
    - 解决办法:遵循正确的弯曲半径规范,确保电缆不受损。
    - 问题2:如何确认电缆的颜色编码?
    - 解决办法:查看电缆的一边是否有红色标记,以确定起始导线。

    7. 总结和推荐


    综上所述,3M™ Round Conductor Flat Cable 是一款具有多种优势的电缆,包括优异的柔韧性、高可靠性以及广泛的应用场景。它不仅符合多项国际标准,而且提供了良好的客户支持和服务。对于需要高度灵活性和可靠性的应用场合,这款电缆无疑是一个优秀的选择。我们强烈推荐使用此产品,以提升您的项目质量和效率。

3365/60-300SF参数

参数
长*宽*高 76.2mm(宽度)*890μm(高度)
零件状态 在售
包装方式 散装

3365/60-300SF厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3365/60-300SF数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3365/60-300SF 3365/60-300SF数据手册

3365/60-300SF封装设计

查看详情并下载
Symbol
Footprint
3D Model
