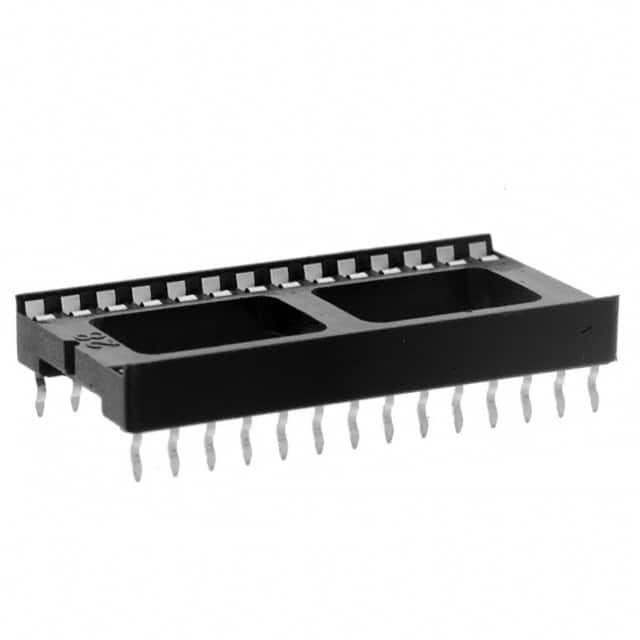

4828-6004 CP

产品分类: 用于IC/晶体管的插座
厂牌: 3M
产品描述: Conn DIP Socket SKT 28 POS 2.54mm Solder ST Thru-Hole Box
供应商型号:
供应商:
标准整包数: 0
3M 用于IC/晶体管的插座 4828-6004 CP

4828-6004 CP概述

    3M™ DIP Socket: Stamped and Formed, Dual-Wipe 4800 Series

    产品简介


    3M™ DIP Socket,型号为4800系列,是一种适用于集成电路(IC)的插座。这款产品利用双重叶片高压缩接触设计,提供可靠的终端连接。它支持自动插入,可与大多数插入设备兼容,同时具有堆叠功能,既可侧向堆叠也可端部堆叠。产品符合RoHS标准,确保环保要求。

    技术参数


    - 绝缘材料: 聚酯玻璃填充
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 磷青铜
    - 镀层: 镍基底(最小厚度35微米)
    - 表面镀层: 哑光锡(最小厚度135微米)
    - 插入力: 每个触点最大340克
    - 拔出力: 每个触点最小80克
    - 针尺寸: 直径0.010" - 0.011" (0.25 mm - 0.27 mm),长度0.100" - 0.130" (2.54 mm - 3.30 mm)
    - 安装孔径: 0.035" - 0.043" (0.90 mm - 1.10 mm)
    - 电流额定值: 1安培
    - 绝缘电阻: 5000兆欧(500 VDC时)
    - 耐压能力: 100 VAC,持续1分钟
    - 温度范围: -25°C 至 +85°C
    - 工艺等级: 最大波峰焊接温度260°C

    产品特点和优势


    - 可靠连接: 双重叶片高压缩接触设计确保稳定可靠的终端连接。
    - 兼容性强: 支持自动插入,与多种插入设备兼容。
    - 环境友好: RoHS合规,适合环保要求。
    - 灵活性: 可侧向和端部堆叠,适应不同安装需求。
    - 耐用性: 符合严格的阻燃和电气性能要求。

    应用案例和使用建议


    3M™ DIP Socket广泛应用于需要高可靠性连接的电子设备中,如工业控制设备、医疗设备和消费电子产品。例如,在自动化控制系统中,这款插座可以提供稳定的数据传输,确保系统的高效运行。在使用过程中,建议严格遵循指定的波峰焊接过程,避免采用回流焊,以保证连接质量和使用寿命。

    兼容性和支持


    - 兼容性: 支持自动插入设备,兼容各种尺寸的针脚。
    - 支持: 用户可以通过技术支持热线(800-225-5373)获取详细的技术资料和售后服务。3M公司承诺一年的质量保证期,若产品在质保期内出现缺陷,用户可以选择更换或维修。

    常见问题与解决方案


    1. 问题: 插入力过大。
    - 解决方法: 确保插针尺寸在规定范围内,并正确选择合适的接触数量和布局。
    2. 问题: 拔出力不足。
    - 解决方法: 检查是否正确使用了哑光锡镀层,并确保焊接过程中的温度控制。
    3. 问题: 插座温度超过85°C。
    - 解决方法: 检查系统散热情况,必要时调整安装位置或增加散热措施。

    总结和推荐


    3M™ DIP Socket,型号为4800系列,是一款高性能、高可靠性的集成电路插座。其独特的双叶片设计和严格的制造标准使其成为许多应用场合的理想选择。考虑到其出色的兼容性和广泛的适用性,强烈推荐给需要高可靠性连接的应用领域。

4828-6004 CP参数

参数
长*宽*高 35.43mm(长度)*17.78mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

4828-6004 CP厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

4828-6004 CP数据手册

厂牌 PDF简要描述 下载
3M 用于IC/晶体管的插座 3M 4828-6004 CP 4828-6004 CP数据手册

4828-6004 CP封装设计

查看详情并下载
Symbol
Footprint
3D Model
