929852-01-36-30

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 2 72pin 2A 760nm 金 黑色 通孔安装
供应商型号: Q-929852-01-36-30
供应商: 期货订购
标准整包数: 306

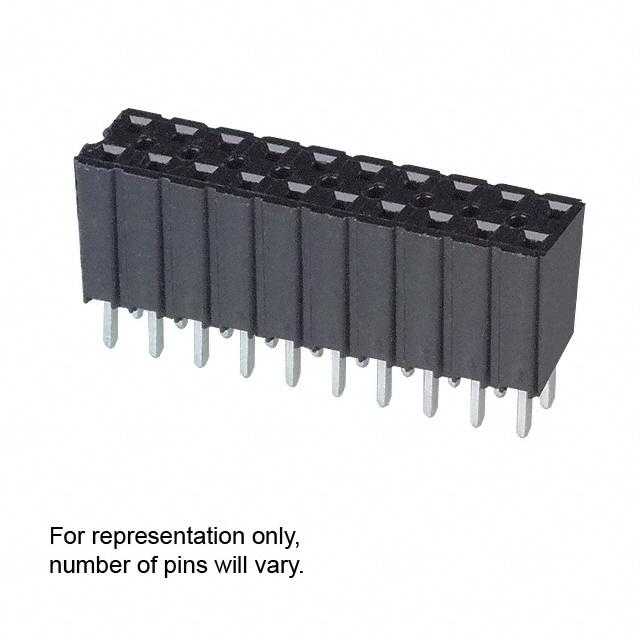

3M 矩形连接器 - 针座 - 插座/母插口 929852-01-36-30

929852-01-36-30概述

    3M™ Boardmount Socket 技术手册

    1. 产品简介


    3M™ Boardmount Socket(型号:929系列)是一种用于电路板连接的电子元器件。它主要由单排和双排接触点组成,支持从1到40个单排接触点,或者2到80个双排接触点。该产品采用焊接尾设计,通过其独特的调谐叉接触结构,确保了良好的电连接性能。此外,还提供可选的板固定功能,方便在生产过程中进行波峰焊接。此产品适用于广泛的工业和消费电子产品中,如计算机主板、通信设备和医疗仪器等。

    2. 技术参数


    - 物理参数
    - 绝缘材料:玻璃填充聚酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 基础镀层:镍(100μ" [2.54μm])
    - 焊接尾:锡铅或亚光锡(详见订购信息)
    - 电气参数
    - 最大电流:2安培(所有线路同时通电,最高环境温度为65°C)
    - 绝缘电阻:>5×10^9 Ω(500 VDC)
    - 耐压:1,500 VRMS(海平面)
    - 环境参数
    - 温度范围:-40°C 至 +105°C
    - 制程耐温:260°C(J-STD-020C标准)
    - UL 文件编号:E680803

    3. 产品特点和优势


    3M™ Boardmount Socket 在多个方面展示了其卓越的性能:
    - 调谐叉接触设计:确保稳定的电连接,减少接触电阻。
    - 焊接尾和支撑脚:便于波峰焊接,简化生产和装配过程。
    - 可选的板固定功能:提供额外的机械稳定性,防止在焊接过程中发生移动。
    - 广泛的温度范围:适应各种恶劣的工作环境,提高可靠性和耐用性。

    4. 应用案例和使用建议


    - 应用案例:该产品广泛应用于计算机主板、通信设备、医疗仪器等领域。例如,在数据中心服务器中,高密度布线需要高性能连接器以确保稳定的数据传输。
    - 使用建议:在安装过程中,建议使用合适的焊接设备和技术以确保焊接质量和可靠性。在选择配合的针座时,建议选择与929系列相匹配的针座,以实现最佳的电气和机械性能。

    5. 兼容性和支持


    - 兼容性:此产品可以与3M的其他相关连接器和配件完美兼容,从而构建完整的连接系统。推荐搭配的针座包括929系列和2300系列。
    - 支持:3M公司提供了详尽的技术文档和客户支持,确保用户能够正确使用和维护产品。有关RoHS合规性的详细信息可以在3M官网上的技术资料中找到。

    6. 常见问题与解决方案


    - 问题:如何选择正确的焊接尾镀层?
    - 解答:根据具体应用需求选择不同的焊接尾镀层。例如,对于高腐蚀环境,建议选择亚光锡镀层;而对于普通应用,锡铅镀层是一个经济的选择。
    - 问题:焊接过程中出现虚焊怎么办?
    - 解答:检查焊接设备的温度设置,确保焊接温度符合要求。也可以通过增加焊接时间来改善焊接效果。此外,确认接触点表面清洁无氧化物也是避免虚焊的关键。

    7. 总结和推荐


    3M™ Boardmount Socket 929系列是一款高性能、高可靠性的电路板连接器,具备出色的电连接能力和广泛的应用范围。其独特的调谐叉接触设计、易于波峰焊接的特性以及可选的板固定功能使其在市场上具有很强的竞争力。如果您正在寻找一种可靠的电路板连接解决方案,3M™ Boardmount Socket 无疑是一个值得推荐的选择。

929852-01-36-30参数

参数
排数 2
触头镀层 - 配接
针脚数 72pin
触头镀层厚度 - 配接 760nm
类型 Push-Pull,Receptacle
防护等级 -
颜色 黑色
额定电流 2A
间距-配接 2.54mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

929852-01-36-30厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929852-01-36-30数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929852-01-36-30 929852-01-36-30数据手册
