首页  >  产品百科  >  3756/60 100

3756/60 100

产品分类: 扁平带状线缆
厂牌: 3M
产品描述: Flat Cable Thermoplastic Elastomer 60Conductors 30AWG 150V 30.48m Roll
供应商型号: H-3756/60 100
供应商: Heilind
标准整包数: 5

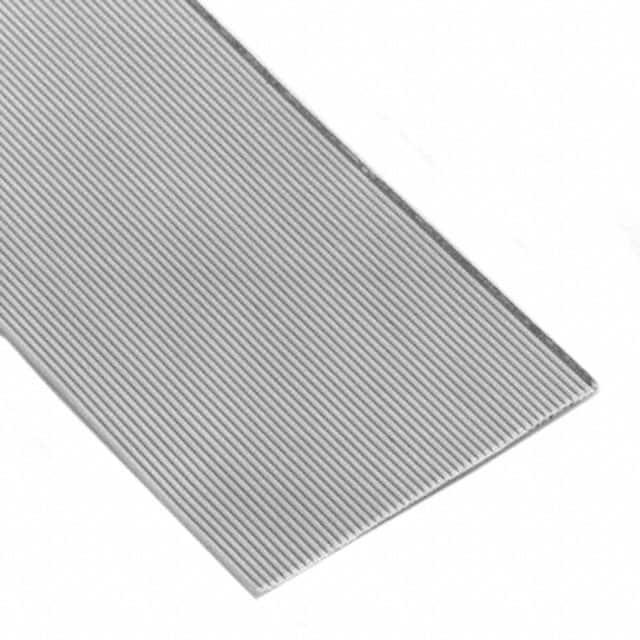

3M 扁平带状线缆 3756/60 100

3756/60 100概述

    # 3M 3756 系列圆导体扁平电缆技术手册

    一、产品简介


    基本描述
    3M 3756 系列是专门设计用于高密度连接的圆导体扁平电缆。它采用30 AWG绞合线芯和热塑性弹性体(TPE)绝缘材料,具有优异的信号传输性能和耐火性。此系列产品适用于多种高性能电子应用,包括通信、数据处理和工业自动化等领域。
    主要功能
    - 高信号密度:通过精确的线缆设计提高信号传输效率。
    - 优异的机械灵活性:适合需要反复弯曲的应用场合。
    - 多种导体数量选择:支持从10到100根导体的定制化配置。
    - 环境适应性强:宽温度范围(-40°C 至 +105°C)和良好的阻燃性能。
    应用领域
    - 通信网络设备
    - 数据存储系统(如SCSI)
    - 工业自动化控制系统
    - 消费电子产品

    二、技术参数


    | 参数类别 | 描述 |

    | 导体尺寸(英寸) | 0.025" |
    | 导体材质 | 30 AWG,7 x 38 AWG绞合铜 |
    | 绝缘材料 | 热塑性弹性体(TPE),符合环保要求 |
    | 颜色 | 灰色 |
    | 温度范围 | -40°C 至 +105°C |
    | 耐火等级 | USA: UL水平燃烧测试,加拿大:FT2 |
    | 电压等级 | 美国和加拿大均为150V;欧盟:<50V |
    | 绝缘电阻 | >1 × 10¹⁰ Ω·英尺 [3米] |
    | 特性阻抗 | 不平衡:82 Ω,平衡:138 Ω |
    | 容量 | 不平衡:17.3 pF/英尺 [56.8 pF/米];平衡:10.0 pF/英尺 [32.8 pF/米] |
    | 电感 | 不平衡:0.12 μH/英尺 [0.38 μH/米];平衡:0.19 μH/英尺 [0.62 μH/米] |
    | 传播延迟 | 不平衡:1.42 ns/英尺 [4.66 ns/米];平衡:1.38 ns/英尺 [4.53 ns/米] |
    | 波速 | 不平衡:72%;平衡:74% |

    三、产品特点和优势


    独特功能
    1. 高密度设计:每根导体间距仅为0.025英寸,支持更高的信号密度。
    2. 灵活性:采用绞合结构的导体设计,提升了线缆在实际应用中的柔韧性。
    3. 耐用性:TPE绝缘材料不仅提供卓越的物理强度,还具有优良的化学稳定性。
    市场竞争力
    3M 3756系列电缆因其高性能和可靠性,在高密度连接应用中脱颖而出。特别是在需要紧凑布局且对信号质量要求极高的场景下,该产品表现出显著的优势。

    四、应用案例和使用建议


    应用场景
    1. 服务器机房布线:利用高密度特性简化复杂布线结构。
    2. 工业机器人控制:优异的灵活性确保长期可靠运行。
    3. 高速数据传输:凭借低延迟和高阻抗匹配,广泛应用于SCSI和其他高速接口。
    使用建议
    - 安装注意事项:避免过弯或扭曲电缆,以防止绝缘层损坏。
    - 接头选型:推荐使用专为高频率设计的接插件,以最大化信号完整性。
    - 环境控制:保持电缆远离高温源和直接阳光照射,以延长使用寿命。

    五、兼容性和支持


    兼容性
    3M 3756系列电缆与其他标准电子元器件高度兼容,能够轻松集成到现有系统中。此外,厂商提供了丰富的定制选项,包括不同长度和导体数量的选择。
    售后支持
    - 技术支持热线:800-225-5373
    - 官方网站:[3M Electronics Solutions](http://www.3M.com/interconnect)

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 导体间短路 | 检查接头连接是否正确并重新焊接。 |
    | 信号干扰 | 增加屏蔽层或选择更高规格型号。 |
    | 绝缘破损 | 更换受损段电缆或将受损部分包裹保护。 |

    七、总结和推荐


    综合评估
    3M 3756系列圆导体扁平电缆以其出色的信号传输性能、灵活的设计和广泛的适用性成为行业标杆。无论是作为工业用途还是消费级产品配套,它都展现了卓越的技术实力。
    推荐结论
    强烈推荐在需要高密度连接、优良信号完整性的应用场景中使用此产品。对于希望提升系统稳定性和工作效率的用户来说,这是一款不可或缺的优质选择。

3756/60 100参数

参数
长*宽*高 38.1mm(宽度)
安装方式 导线安装
零件状态 在售
包装方式 散装

3756/60 100厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3756/60 100数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3756/60 100 3756/60 100数据手册

3756/60 100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 258.1961 ¥ 2322.8352
10+ $ 254.1617 ¥ 2286.5404
35+ $ 250.2515 ¥ 2251.3629
库存: 0
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 0
