3302-9

产品分类: 扁平带状线缆
厂牌: 3M
产品描述: 3M 排线, 3302 系列, 9 路, 美国线规 28 AWG, 彩色
供应商型号: 10B-1207415-4
供应商: 国内现货
标准整包数: 1

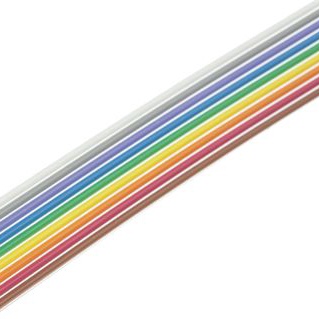

3M 扁平带状线缆 3302-9

3302-9概述

    3M 3302系列0.050英寸彩色编码扁平电缆技术手册

    产品简介


    3M Interconnect Solutions Division推出的3302系列0.050英寸彩色编码扁平电缆是一种高性能的电子连接解决方案。这种电缆采用28 AWG绞合铜导线,每根导线间隔0.050英寸,适用于广泛的绝缘穿刺连接器(IDC)终端。该电缆具有多种颜色编码,便于区分不同线路,同时提供优异的机械灵活性和较长的产品寿命。它的设计目标是满足现代电子设备对高效、可靠互连的需求。

    技术参数


    - 物理参数
    - 绝缘材料:聚氯乙烯(PVC)
    - 颜色:十种颜色重复,透明载体
    - 导体数量:28 AWG,7 × 36 [ 7 × 0.127 ] 涂锡绞合铜导线

    - 电气参数
    - 额定电压:美国:300V;加拿大:150V;欧盟:<50V
    - 绝缘电阻:> 1 × 10^9 Ω/10英尺 [3米]
    - 不平衡特征阻抗:105 Ω
    - 不平衡电容:14.1 pF/英尺 [46.3 pF/米]
    - 不平衡电感:0.15 μH/英尺 [0.49 μH/米]
    - 不平衡传播延迟:1.47 ns/英尺 [4.82 ns/米]
    - 不平衡传播速度:69%
    - 环境参数
    - 温度范围:美国:-20°C 至 +105°C;加拿大:-20°C 至 +80°C
    - 燃烧等级:美国:VW-1;加拿大:FT1
    - UL文件编号:E42769,型号:20462

    产品特点和优势


    - 色彩编码:通过不同颜色编码的导线实现清晰的识别和管理。
    - 灵活耐用:28 AWG绞合导线提供出色的灵活性和长时间使用寿命。
    - 快速分支和离散终端:可轻松进行分支或离散终端操作。
    - 广泛的电气特性:支持多种电压和温度条件下的稳定工作。
    - 可靠的连接:可通过绝缘穿刺连接器(IDC)实现高效连接。

    应用案例和使用建议


    - 应用案例:该电缆广泛应用于消费电子、通信设备、医疗仪器等领域。它特别适合用于要求高可靠性、低误码率的应用环境。
    - 使用建议:在安装时,应确保电缆不受过度弯曲或挤压,以延长其使用寿命。在选择合适的IDC连接器时,应考虑电缆的具体规格以获得最佳效果。

    兼容性和支持


    - 兼容性:3M 3302系列电缆与各种标准IDC连接器兼容,可以方便地用于现有系统升级或新系统设计。
    - 技术支持:3M提供全面的技术支持服务,包括安装指导、故障排除和长期维护。

    常见问题与解决方案


    - Q: 如何正确选择电缆长度?
    - A: 通常根据具体应用需求选择标准长度(100英尺或300英尺),请在订购时明确指定。

    - Q: 如何处理电缆弯曲?
    - A: 避免电缆过度弯曲,最小弯曲半径为电缆厚度的10倍。

    - Q: 如何识别电缆型号?
    - A: 通过颜色编码和3M提供的技术手册确认电缆规格。

    总结和推荐


    3M 3302系列0.050英寸彩色编码扁平电缆是一款高品质的电子互连解决方案。其卓越的颜色编码功能、灵活耐用的设计以及广泛的应用范围使其在市场上具备极强的竞争力。对于需要高效、可靠连接的电子设备,这款电缆是一个理想的选择。强烈推荐此产品用于各类专业应用场景。

3302-9参数

参数
长*宽*高 30m(长度)*11.43mm(宽度)

3302-9厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3302-9数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3302-9 3302-9数据手册

3302-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
