首页  >  产品百科  >  3365/30SF

3365/30SF

产品分类: 扁平带状线缆
厂牌: 3M
产品描述:
供应商型号: Q-3365/30SF
供应商: 期货订购
标准整包数: 5

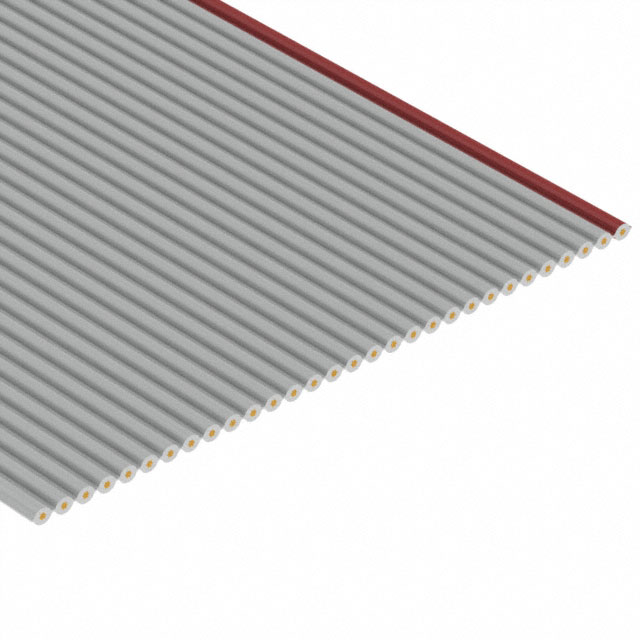

3M 扁平带状线缆 3365/30SF

3365/30SF概述

    3M™ Round Conductor Flat Cable 技术手册概述

    1. 产品简介


    3M™ Round Conductor Flat Cable 是一种具有高灵活性和长寿命的扁平电缆,采用0.050英寸中心间距的28 AWG线材,适用于广泛的IDC(绝缘位移连接器)端接。这种电缆由绞合铜导体和聚氯乙烯(PVC)绝缘材料制成,提供灰色和黑色两种颜色选择,便于在不同应用场合下进行区分。

    2. 技术参数


    该电缆的技术规格如下:
    - 导体:28 AWG,7×36绞合铜导体(直径0.127毫米),表面镀锡
    - 绝缘材料:聚氯乙烯(PVC)
    - 颜色:灰色(标准)或黑色(特殊)
    - 额定电压:美国:300V;加拿大:300V;欧盟:<50V
    - 绝缘电阻:> 1 × 10^10 Ω/10英尺(3米)
    - 特征阻抗:不平衡 - 102Ω;平衡 - 172Ω
    - 电容:14.47 pF/英尺(47.5 pF/米)(不平衡);8.14 pF/英尺(26.7 pF/米)(平衡)
    - 电感:0.15 μH/英尺(0.49 μH/米)(不平衡);0.24 μH/英尺(0.79 μH/米)(平衡)
    - 传播延迟:1.47 ns/英尺(4.86 ns/米)(不平衡);1.4 ns/英尺(4.59 ns/米)(平衡)
    - 传播速度:69%(不平衡);73%(平衡)
    - 温度范围:-20°C至+105°C
    - 燃烧等级:美国:VW-1;加拿大:FT1

    3. 产品特点和优势


    - 灵活性和延长使用寿命:由于采用绞合铜导体设计,电缆具有较高的柔韧性,能够承受频繁弯曲而不会轻易断裂。
    - 易于分支和离散端接:电缆可轻松撕裂以实现分支或离散端接,便于现场施工和定制需求。
    - 广泛的颜色选择:标准灰色或特殊黑色,有助于提高安装的可见性和清晰度。
    - 优良的化学兼容性:符合多个国家和地区环保法规,包括中国RoHS和欧盟RoHS标准。

    4. 应用案例和使用建议


    - 车载布线:适用于汽车内部的布线系统,满足严格的电气和机械要求。
    - 工业控制:适合于工业自动化设备中的信号传输,可靠性和稳定性较高。
    - 家用电器:可用于家电设备内部布线,提供可靠的电力和信号传输。
    使用建议:
    - 在高温环境下使用时,应考虑温度对电缆性能的影响,确保电缆保持良好的电气性能。
    - 分支或离散端接时,建议使用专用工具以避免损伤导体,确保连接的可靠性。

    5. 兼容性和支持


    - 兼容性:该电缆适用于多种IDC连接器,能够广泛应用于各种电气和电子设备。
    - 支持:3M公司提供详尽的技术文档和客户支持,帮助用户解决安装和使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题一:电缆易受损坏。
    - 解决方案:使用电缆保护套或固定装置以减少外部磨损。
    - 问题二:连接器松动。
    - 解决方案:确保按照制造商的指南正确安装和紧固连接器,避免过度弯曲电缆。

    7. 总结和推荐


    3M™ Round Conductor Flat Cable 是一款高性能的扁平电缆,适用于多种应用场景,特别是在需要高可靠性和灵活性的环境中。其优良的电气特性和化学兼容性使其在市场上具备显著的竞争优势。总的来说,我们强烈推荐这款产品用于需要高度可靠和灵活布线的应用场合。

3365/30SF参数

参数
长*宽*高 38.1mm(宽度)
安装方式 导线安装
零件状态 在售

3365/30SF厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3365/30SF数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3365/30SF 3365/30SF数据手册

3365/30SF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 96.2162 ¥ 798.5944
库存: 5000
起订量: 5 增量: 5
交货地:
最小起订量为:5
合计: ¥ 3992.97
直接购买
加入购物车
