90211/36SF

产品分类: 扁平带状线缆
厂牌: 3M
产品描述:
供应商型号: Q-90211/36SF
供应商: 期货订购
标准整包数: 1

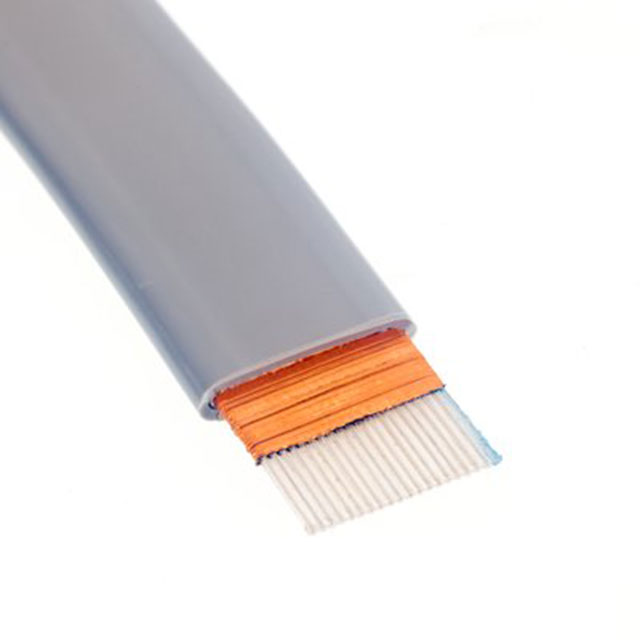

3M 扁平带状线缆 90211/36SF

90211/36SF概述

    3M™ Pleated Foil Shielded Cable 90211 系列技术手册

    产品简介


    3M™ Pleated Foil Shielded Cable 90211 系列是一款适用于多种电子设备连接的电缆组件。它具有良好的机械性能和电气特性,特别适合需要高屏蔽效能的应用场景。主要功能包括:
    - 支持快速的IDC(绝缘位移连接)端接。
    - 75 欧姆的标称阻抗,适用于标准的单端应用。
    - 采用TPE(热塑性弹性体)材料,提供更好的柔韧性和耐磨性。
    - 铜箔屏蔽层,能有效减少电磁干扰,提高信号完整性。

    技术参数


    - 物理参数
    - 外护套材料:热塑性弹性体 (TPE)
    - 外护套颜色:灰色
    - 导体材料:镀锡实心铜
    - 额定电压:美国:150V;加拿大:150V;欧盟:<50V
    - 绝缘电阻:> 1 × 10^10 Ω/10 英尺 [3 米]
    - 电气参数
    - 特性阻抗:不平衡 - 72 Ω,平衡 - 129 Ω
    - 电容:不平衡 - 21.0 pF/英尺 [68.9 pF/米],平衡 - 11.6 pF/英尺 [38.1 pF/米]
    - 电感:不平衡 - 0.11 μH/英尺 [0.26 μH/米],平衡 - 0.19 μH/英尺 [0.52 μH/米]
    - 传播延迟:不平衡 - 1.51 ns/英尺 [4.99 ns/米],平衡 - 1.50 ns/英尺 [4.95 ns/米]
    - 传播速度:67%(不平衡),68%(平衡)
    - 环境参数
    - 温度范围:-20°C 至 +105°C
    - 阻燃等级:美国:VW-1;加拿大:FT1

    产品特点和优势


    - 屏蔽效能高:35 dB 的平均屏蔽效能确保了低水平的电磁干扰,非常适合需要高屏蔽性能的应用。
    - 灵活性好:采用实心、压花铜箔设计,使电缆具备良好的弯曲半径和机械强度。
    - 广泛适用性:适用于板对板连接,在各种电子设备内部环境中表现优异。
    - 认证齐全:符合 AWM 20674 和其他国际安全标准,确保全球范围内使用的合规性。

    应用案例和使用建议


    - 应用场景:广泛应用于电视广播系统、视频监控系统及工业自动化设备等场合,用于传输高清视频信号和控制信号。
    - 使用建议:在安装过程中需注意保持电缆的弯曲半径,避免过度弯折导致损坏。确保所有接头均牢固连接,并正确接地以达到最佳屏蔽效果。

    兼容性和支持


    - 本产品可与 3M IDC 快速连接器配合使用,保证信号传输的可靠性和一致性。
    - 3M 公司提供全面的技术支持和售后服务,用户可通过拨打 800-225-5373 获得相关帮助。

    常见问题与解决方案


    - 问题:信号传输不稳定。
    - 解决方案:检查电缆是否受到外部电磁干扰,并确认接头连接是否良好。必要时可以增加接地措施或使用更长的电缆来改善信号质量。

    - 问题:电缆出现破损。
    - 解决方案:检查是否有尖锐物体接触电缆,避免电缆被重物压迫或拉扯。建议在必要时更换新的电缆。

    总结和推荐


    3M™ Pleated Foil Shielded Cable 90211 系列凭借其出色的电气特性和机械性能,成为高要求应用场合的理想选择。其优秀的屏蔽性能和灵活的使用方式使其在市场上具有较强的竞争力。如果您正在寻找一款可靠性高、易于安装的电缆组件,那么这款产品将是您的不二之选。我们强烈推荐使用 3M™ Pleated Foil Shielded Cable 90211 系列。

90211/36SF参数

参数
长*宽*高 25.91mm(宽度)
零件状态 在售
