3770/10 100

产品分类: 扁平带状线缆
厂牌: 3M
产品描述:
供应商型号: H-3770/10 100
供应商: Heilind
标准整包数: 10

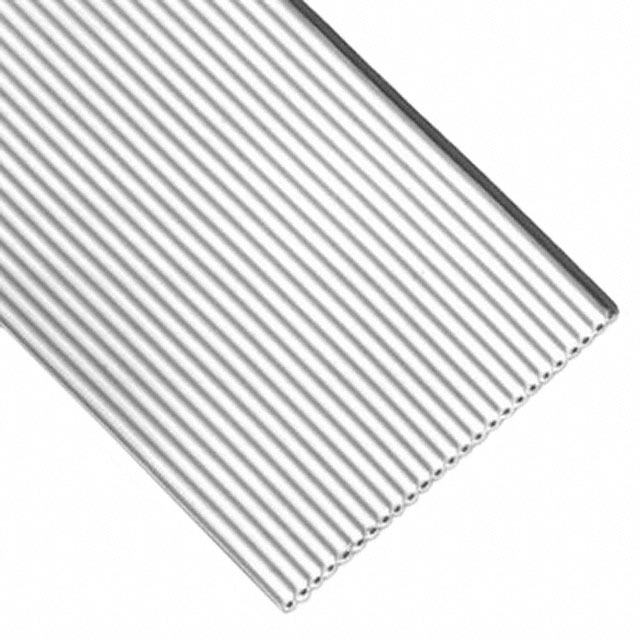

3M 扁平带状线缆 3770/10 100

3770/10 100概述

    3M 3770 系列扁平圆导体电缆产品技术手册

    产品简介


    3M 3770系列扁平圆导体电缆是一种专为电子连接应用设计的产品,特别适用于工业自动化、计算机网络及通讯系统等领域。此电缆采用26 AWG镀锡绞合铜导线,并配以热塑性弹性体(TPE)绝缘材料。由于其独特的设计,它能够提供良好的电气性能和机械强度,在各类苛刻的应用环境中都能表现出色。

    技术参数


    3M 3770系列扁平圆导体电缆的技术参数如下表所示:
    | 导体数 | 3M型号 | 尺寸A(英寸) | 尺寸B(英寸) |
    ||
    | 9 | 3770/09 | 0.450 | 0.400 |
    | 10 | 3770/10 | 0.500 | 0.450 |
    | ... | ... | ... | ... |
    | 64 | 3770/64 | 3.200 | 3.150 |
    其他技术规格:
    - 温度等级:-40°C 至 +105°C
    - 阻燃等级:符合美国UL水平
    - 电压等级:美国:300V,欧洲:<50V
    - 绝缘电阻:>1×10^10 Ω/英尺
    - 绝缘材料:热塑性弹性体(TPE)
    - 颜色:灰色
    - 节距:0.050英寸
    - 特性阻抗:104Ω
    - 电容:13.1pF/英尺
    - 电感:0.14μH/英尺
    - 传播延迟:1.36ns/英尺
    - 波速:75%

    产品特点和优势


    3M 3770系列扁平圆导体电缆的主要特点和优势包括:
    - 高可靠性:通过严格的温度和阻燃测试,确保在极端环境下的稳定性。
    - 高性能:低延迟和高波速使其适合高速数据传输。
    - 灵活性:镀锡绞合铜导线易于弯曲和布线。
    - 成本效益:热塑性弹性体(TPE)绝缘材料保证了优秀的信号传输特性同时降低了成本。

    应用案例和使用建议


    3M 3770系列扁平圆导体电缆适用于多种应用场景,例如工业自动化控制系统、计算机网络连接和通信系统。对于需要大量分支接线的应用场合,可以通过切口轻松实现分支或单独终端。
    使用建议:
    - 在复杂电路中,可通过其灵活的特性进行高效布线。
    - 在需要高频信号传输的场合,该电缆能提供稳定的传输效果。

    兼容性和支持


    该电缆与市面上主流的IDC连接器兼容,允许大规模端接。此外,3M公司还提供详尽的技术支持和售后服务,以确保客户能够充分利用产品的所有功能。

    常见问题与解决方案


    1. 问题:安装过程中发现电缆容易断裂。
    - 解决方法:检查安装工具是否合适,避免过度拉伸电缆。
    2. 问题:信号传输不稳定。
    - 解决方法:确认接地线正确连接,并检查电缆长度是否过长导致信号衰减。
    3. 问题:电缆出现破损。
    - 解决方法:更换破损电缆,并确保安装过程中的操作正确无误。

    总结和推荐


    总体来说,3M 3770系列扁平圆导体电缆是一款高可靠性和高性能的产品。它具备广泛的应用范围,包括但不限于工业自动化和计算机网络。建议在选择时根据具体应用需求选择合适的型号,并遵循使用建议以获得最佳效果。

3770/10 100参数

参数
长*宽*高 12.7mm(宽度)*990μm(高度)
零件状态 在售

3770/10 100厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3770/10 100数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3770/10 100 3770/10 100数据手册

3770/10 100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 76.2751 ¥ 635.3716
20+ $ 75.0643 ¥ 625.2859
30+ $ 73.8915 ¥ 615.5163
120+ $ 72.7547 ¥ 606.0463
库存: 0
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 0
