3754/30

产品分类: 扁平带状线缆
厂牌: 3M

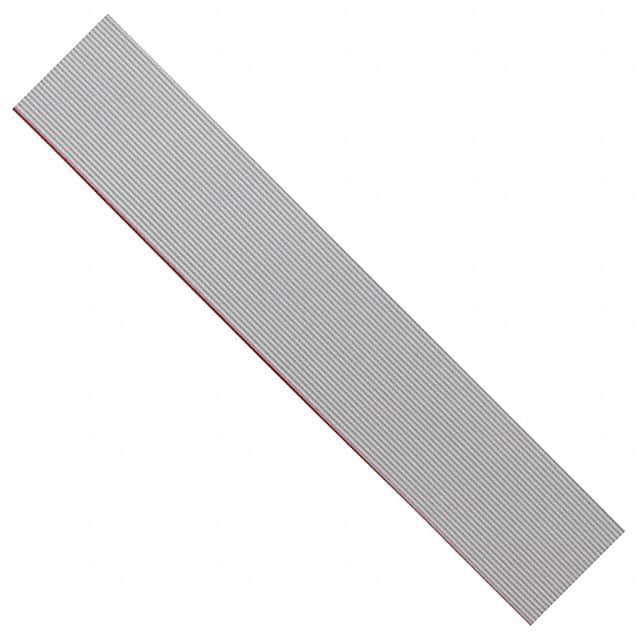

产品描述: Flat Cable Polyvinyl Chloride 30Conductors 30AWG 30V Gray/Red Stripe Box
供应商型号: Q-3754/30
供应商: 期货订购
标准整包数: 1
3M 扁平带状线缆 3754/30

3754/30概述

    3M™ Round Conductor Flat Cable 技术手册解析

    产品简介


    3M™ Round Conductor Flat Cable 是一款专为高信号密度和灵活应用设计的产品。它采用了直径为0.025英寸的30 AWG绞合铜线,采用聚氯乙烯(PVC)绝缘材料,特别适合于需要高度灵活性和紧凑布局的应用场合。此电缆被广泛应用于各种电子设备中,尤其是在信号传输方面具有显著优势。

    技术参数


    - 绝缘材料:聚氯乙烯(PVC)
    - 颜色:灰色
    - 导体:30 AWG绞合铜线(7 × 0.102)
    - 电压等级:美国标准下30V;欧盟标准下<50V
    - 绝缘电阻:>1 x 10^10 Ω /10 ft [3 m]
    - 特性阻抗:
    - 不平衡阻抗:73 Ω
    - 平衡阻抗:122 Ω
    - 电容:20.8 pF/ft (68.2 pF/m)(不平衡);12.0 pF/ft (39.4 pF/m)(平衡)
    - 电感:0.11 μH/ft (0.36 μH/m)(不平衡);0.18 μH/ft (0.59 μH/m)(平衡)
    - 传播延迟:1.51 ns/ft (4.95 ns/m)(不平衡);1.45 ns/ft (4.76 ns/m)(平衡)
    - 传播速度:67%(不平衡);70%(平衡)
    - 温度范围:-20°C至+105°C
    - 燃烧等级:美国VW-1

    产品特点和优势


    - 高信号密度:紧密间距设计使得每单位长度可以容纳更多的信号线。
    - 优异的灵活性:PVC绝缘材料提供了出色的柔韧性,便于在复杂空间内布线。
    - 方便连接:30 AWG绞合线设计使其适用于大量端接操作,同时保证足够的柔韧度。
    - 合规性:符合RoHS标准,确保环境友好。
    - 广泛的适用性:推荐用于特定型号的插针座(82XXX-600X Series)和包装(Pak 25)。

    应用案例和使用建议


    - 应用场景:适用于小型电子设备如便携式电子产品、医疗设备及物联网设备等。
    - 使用建议:在选择电缆时,确保所选电缆型号满足具体项目的需求,特别是针对导体数量、长度等参数进行详细对比。
    - 优化方案:建议根据实际布线路径选择最合适的电缆型号,以提高整体系统的可靠性和稳定性。

    兼容性和支持


    - 兼容性:与82XXX-600X Series .050" x .100"三极化线缆插孔及Pak 25相兼容。
    - 技术支持:3M公司提供全面的技术支持服务,包括售前咨询和售后维修等。

    常见问题与解决方案


    1. 问题:电缆在低温环境下出现硬化。
    - 解决方案:建议避免将电缆暴露于极端低温环境中,若不可避免,则需选用更耐寒的绝缘材料。
    2. 问题:长期使用后,电缆的信号传输质量下降。
    - 解决方案:定期检查电缆接口是否松动,确保所有连接稳固。如有必要,更换已老化或损坏的部分。
    3. 问题:无法找到适合的电缆长度。
    - 解决方案:3M提供多种长度的电缆选项,可以根据具体需求定制长度。请提前与供应商沟通确认可用长度范围。

    总结和推荐


    3M™ Round Conductor Flat Cable 在信号传输和柔性应用方面表现出色,非常适合于紧凑和灵活的电子设备中使用。其优异的灵活性、高信号密度和环境适应能力使其在市场上具备较强的竞争优势。如果您正在寻找高性能、高可靠性的扁平电缆,这款产品无疑是最佳选择之一。强烈推荐用于需要精密布线的各类电子设备中。

3754/30参数

参数
长*宽*高 19.05mm(宽度)*640μm(高度)
零件状态 在售

3754/30厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3754/30数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3754/30 3754/30数据手册

3754/30封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 291.6902 ¥ 2421.029
库存: 20000
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 24210.29
直接购买
加入购物车
