3601/60 100

产品分类: 扁平带状线缆
厂牌: 3M
产品描述: Flat Cable Fluorinated Ethylene Propylene 60Conductors 28AWG 300V Blue 30.48m Roll
供应商型号:
供应商:
标准整包数: 0

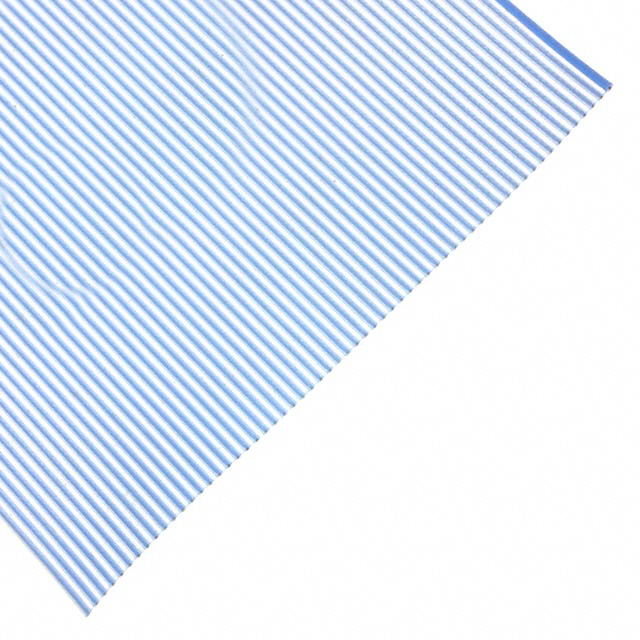

3M 扁平带状线缆 3601/60 100

3601/60 100概述

    3M™ Round Conductor Flat Cable(0.050" 28 AWG Stranded, FEP 3601 系列)技术手册

    产品简介


    3M™ Round Conductor Flat Cable(0.050" 28 AWG Stranded, FEP 3601 系列)是一款专为高密度连接设计的扁平电缆。它具有极佳的机械耐久性和化学稳定性,适用于多种工业和消费电子产品中。此电缆采用FEP绝缘材料,具备出色的耐磨和耐化学品特性,适用于严苛的工作环境。

    技术参数


    - 绝缘材料: 氟化乙烯丙烯(FEP)
    - 颜色: 蓝色
    - 导体: 28 AWG,7 × 36 AWG [7 × Ø 0.127] 镀银多股铜线
    - 额定电压:
    - 美国: 300V
    - 欧盟: <50V
    - 绝缘电阻: > 1 × 10^10 Ω/10 英尺 [3 米]
    - 特性阻抗:
    - 不平衡: 131Ω
    - 电容: 9.9 pF/英尺 [32.5 pF/米]
    - 电感: 0.17 μH/英尺 [0.56 μH/米]
    - 传播延迟: 1.29 ns/英尺 [4.23 ns/米]
    - 传播速度: 79%
    - 温度范围: -55°C 至 +200°C
    - 阻燃等级: 美国: VW-1
    - UL 文件号: E42769,型号: 20424

    产品特点和优势


    - 低介电常数: 这种电缆具有较低的介电常数,有助于减少信号损耗。
    - 化学稳定性: FEP 绝缘层使得电缆对化学品有很好的抵抗力。
    - 高工作温度: 该电缆能够在 -55°C 至 +200°C 的宽广温度范围内正常工作。
    - 非可燃性: UL 认证至 200°C,保证了其在高温环境下的安全性。
    - 与多数绝缘位移连接器兼容: 有助于简化安装过程并提高可靠性。

    应用案例和使用建议


    3M™ Round Conductor Flat Cable 主要应用于工业控制、电信设备、消费电子、自动化设备等领域。例如,在汽车电子系统中,它可以用于连接传感器和控制器;在医疗器械中,它可以用于心电图机和监护仪之间的信号传输。
    - 使用建议:
    - 在选择电缆长度时,请考虑所需应用的实际需求,避免过多浪费或长度不足。
    - 安装时请确保电缆与连接器的良好接触,以防止信号干扰和接触不良。

    兼容性和支持


    该电缆可以与多种绝缘位移连接器兼容,确保了其广泛的应用范围。3M 提供了详尽的技术支持和售后服务,以确保客户在使用过程中能够得到及时的帮助和指导。

    常见问题与解决方案


    - Q1: 电缆在极端温度下工作是否可靠?
    - A1: 是的,该电缆能够在 -55°C 至 +200°C 的宽广温度范围内正常工作,因此在极端环境下也非常可靠。

    - Q2: 电缆是否有防水功能?
    - A2: 该电缆本身没有防水功能,但可以在安装过程中增加防水措施,如使用防水套管等。

    总结和推荐


    3M™ Round Conductor Flat Cable(0.050" 28 AWG Stranded, FEP 3601 系列)是一款非常适合高密度连接应用的优质电缆。其出色的工作温度范围、良好的机械耐久性和与多数连接器的兼容性使其在市场上具有很高的竞争力。我们强烈推荐这款产品用于需要高可靠性和良好信号传输的场合。
    对于任何需要在严苛环境下工作的工业控制系统或医疗设备而言,这款电缆无疑是最佳的选择。

3601/60 100参数

参数
长*宽*高 76.2mm(宽度)
零件状态 在售
包装方式 散装

3601/60 100厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3601/60 100数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3601/60 100 3601/60 100数据手册

3601/60 100封装设计

查看详情并下载
Symbol
Footprint
3D Model
