3625/20100M

产品分类: 扁平带状线缆
厂牌: 3M
产品描述: Flat Cable Polyvinyl Chloride 20Conductors 28AWG 300V Gray/Red Edge 100m Roll
供应商型号:
供应商:
标准整包数: 0

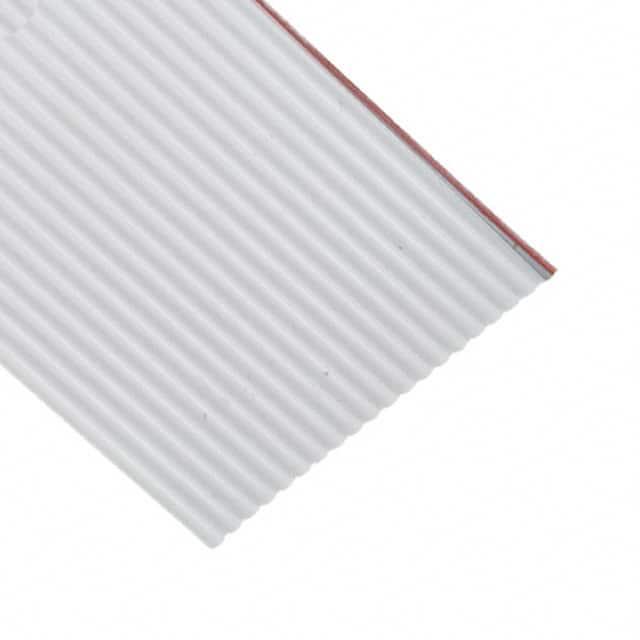

3M 扁平带状线缆 3625/20100M

3625/20100M概述

    3M™ Round Conductor Flat Cable 技术手册

    产品简介


    3M™ Round Conductor Flat Cable 是一种专为电子设备设计的高性能电缆。这种扁平电缆采用28 AWG规格的绞合导体,间距为1毫米,适合批量焊接到公制连接器上。该产品以其灵活耐用、易于分支等特点而受到广泛关注,适用于多种电子产品及工业应用。

    技术参数


    - 导体规格: 28 AWG绞合导体(7根36 AWG [7×ø 0.127]镀锡绞合铜线)
    - 绝缘材料: 聚氯乙烯(PVC)
    - 颜色: 灰色
    - 电压额定值:
    - 美国: 300V
    - 加拿大: 300V
    - 欧盟: <50V
    - 绝缘电阻 (初级电缆): >1×10^10 Ω/10英尺 (约3米)
    - 特征阻抗:
    - 不平衡: 89Ω
    - 平衡: 146Ω
    - 电容:
    - 54.5 pF/m (16.6 pF/ft)
    - 32.2 pF/m (9.8 pF/ft)
    - 电感:
    - 0.43 μH/m (0.14 μH/ft)
    - 0.68 μH/m (0.21 μH/ft)
    - 传播延迟:
    - 4.86 ns/m (1.48 ns/ft)
    - 4.69 ns/m (1.43 ns/ft)
    - 传播速度:
    - 69%
    - 71%
    - 温度范围: -20°C至+105°C
    - 阻燃等级:
    - 美国: VW-1
    - 加拿大: FT1

    产品特点和优势


    - 灵活性: 导体采用绞合设计,确保在弯曲时仍能保持良好的信号传输能力,延长产品寿命。
    - 易于分支和离散终止: 扁平设计使得切割和分支操作更为简便,特别适用于定制应用。
    - 高可靠性: PVC绝缘材料提供了良好的物理和化学耐久性,确保在恶劣环境中依然稳定可靠。
    - 环境友好: 该产品符合RoHS和中国的环保标准,保证对环境和健康无害。

    应用案例和使用建议


    - 应用于汽车电子: 在汽车电子系统中,该电缆可用于复杂的布线系统,提高信号传输的稳定性。
    - 用于通信设备: 通信设备需要高精度和高可靠的信号传输,该电缆能够提供理想的电气特性。
    - 工业控制: 在工业自动化领域,电缆的机械强度和电气特性使其成为理想的连接选择。
    使用建议:
    - 安装注意事项: 确保电缆在安装过程中不被过度拉伸,以避免损伤绝缘层。
    - 环境适应性: 在极端温度环境下使用时,需注意电缆的工作温度范围,避免超出限制。

    兼容性和支持


    - 兼容性: 该电缆适用于大多数标准公制连接器,且可以与不同类型的导线结合使用。
    - 技术支持: 3M公司提供详尽的技术支持和售后服务,确保客户能够充分利用产品的全部潜力。

    常见问题与解决方案


    - 问题: 导线在多次弯曲后出现断裂。
    - 解决办法: 使用绞合导线,并在弯曲时确保半径足够大,以避免损伤。

    - 问题: 信号传输不稳定。
    - 解决办法: 确认电缆接头的焊接质量,并检查是否有接触不良的情况。

    总结和推荐


    总体而言,3M™ Round Conductor Flat Cable 以其卓越的电气特性和广泛的适用性,在众多应用中表现出色。无论是汽车电子、通信设备还是工业控制系统,这款电缆都能提供可靠的连接和信号传输。因此,我强烈推荐此款产品给寻求高性能电缆解决方案的工程师和制造商。

3625/20100M参数

参数
长*宽*高 20mm(宽度)*890μm(高度)
零件状态 在售
