首页  >  产品百科  >  3754/32

3754/32

产品分类: 扁平带状线缆
厂牌: 3M
产品描述:
供应商型号: Q-3754/32
供应商: 期货订购
标准整包数: 1

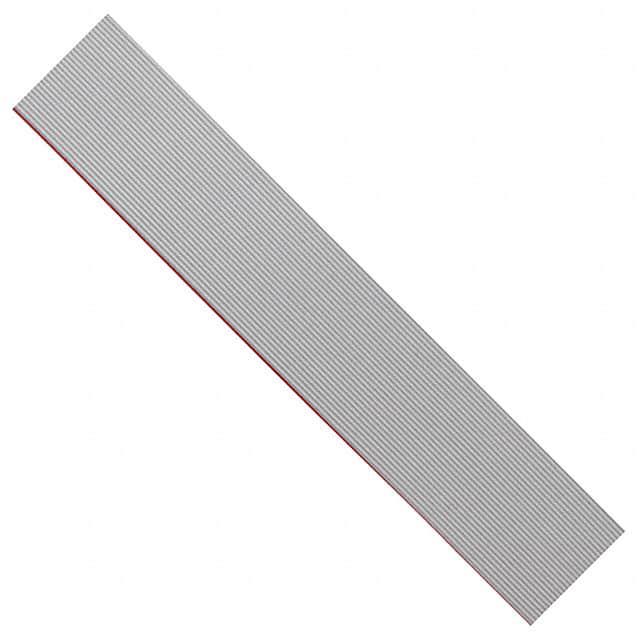

3M 扁平带状线缆 3754/32

3754/32概述

    3M™ Round Conductor Flat Cable (3754 Series) 技术手册

    1. 产品简介


    3M™ Round Conductor Flat Cable(型号:3754系列)是一种专门设计用于高密度信号传输的柔性电缆。该产品采用30 AWG(美国线规)的7股绞合镀锡铜导体,绝缘层材料为聚氯乙烯(PVC),具有出色的灵活性。这种电缆特别适用于需要紧密间距以实现更高信号密度的应用场合。

    2. 技术参数


    - 物理参数
    - 绝缘材料:聚氯乙烯(PVC)
    - 颜色:灰色
    - 导体:30 AWG 7 X 38 [7 X 0.102] 缠绕镀锡铜导体
    - 接触点:每英寸25根导体
    - 电气参数
    - 电压等级:美国:30V;欧盟:<50V
    - 绝缘电阻:>1 x 10^10 Ω/10英尺(3米)
    - 特性阻抗:不平衡(73 Ω),平衡(122 Ω)
    - 电容:不平衡:20.8 pF/英尺(68.2 pF/米);平衡:12.0 pF/英尺(39.4 pF/米)
    - 电感:不平衡:0.11 μH/英尺(0.36 μH/米);平衡:0.18 μH/英尺(0.59 μH/米)
    - 传播延迟:不平衡:1.51 ns/英尺(4.95 ns/米);平衡:1.45 ns/英尺(4.76 ns/米)
    - 波速:不平衡:67%;平衡:70%
    - 环境参数
    - 温度范围:-20°C 至 +105°C
    - 阻燃等级:美国:VW-1

    3. 产品特点和优势


    3M™ Round Conductor Flat Cable 的特点和优势如下:
    - 高信号密度:由于导体间距紧凑,使得单位面积内的信号传输密度更高。
    - 灵活性:PVC 绝缘层提供了卓越的柔韧性,方便各种复杂的应用环境。
    - 高可靠性:30 AWG 缠绕导体增强了机械强度和电气性能,适用于频繁弯折的应用。
    - 易于安装:该电缆适合大规模焊接和连接器终端应用,特别是与 82XXX-600X 系列 .050"x.100" 跳极式焊线微型插座兼容。

    4. 应用案例和使用建议


    3M™ Round Conductor Flat Cable 适用于多种应用场景,例如工业自动化设备、通讯设备、医疗设备和消费电子等领域。使用建议如下:
    - 布线规划:在设计系统时,需考虑电缆的最小弯曲半径以确保长期可靠使用。
    - 环境适应性:考虑温度和湿度等因素,选择合适的电缆型号以确保在特定环境下稳定运行。
    - 保护措施:使用电缆护套以增加对电缆的物理保护,避免机械损伤。

    5. 兼容性和支持


    - 兼容性:该电缆可与 82XXX-600X 系列 .050"x.100" 跳极式焊线微型插座配合使用,也适合于 Pak 25 连接器。
    - 支持:如有任何技术问题,可以通过电话(800-225-5373)或访问官网(http://www.3Mconnectors.com)获得技术支持。

    6. 常见问题与解决方案


    - Q:电缆是否支持高温环境?
    - A: 是的,该电缆的温度范围为 -20°C 至 +105°C,适用于高温应用环境。
    - Q:如何保证电缆的电气性能?
    - A: 通过定期检查电缆外观和电气测试,确保其始终处于良好状态。
    - Q:电缆的阻燃等级是多少?
    - A: 美国标准下,该电缆符合 VW-1 阻燃等级要求。

    7. 总结和推荐


    3M™ Round Conductor Flat Cable 在电气性能、灵活性和可靠性方面表现出色,是一款非常值得信赖的产品。它不仅满足了高密度信号传输的需求,还具有优异的环境适应性和广泛的兼容性。强烈推荐给需要高密度信号传输且重视电缆质量和可靠性的应用场合。

3754/32参数

参数
长*宽*高 20.32mm(宽度)*640μm(高度)
零件状态 在售

3754/32厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3754/32数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3754/32 3754/32数据手册

3754/32封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 327.7716 ¥ 2720.5047
库存: 2000
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 5441
直接购买
加入购物车
