3302/37 100

产品分类: 扁平带状线缆
厂牌: 3M
产品描述:
供应商型号: TS-7100162382
供应商: 海外现货
标准整包数: 1

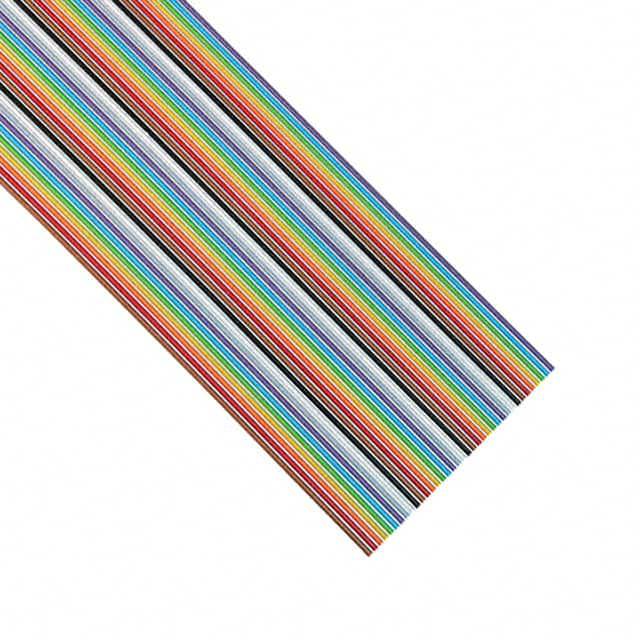

3M 扁平带状线缆 3302/37 100

3302/37 100概述

    3M™ Color Coded Flat Cable: 技术手册解读

    产品简介


    3M™ Color Coded Flat Cable 是一款由美国3M公司生产的彩色编码扁平电缆,采用28 AWG(美国线规)绞合铜导线和聚氯乙烯(PVC)绝缘材料。该电缆在工业自动化、消费电子和通信等领域有着广泛的应用。其主要功能是用于大容量的绝缘刺穿连接(IDC)连接器端接,支持灵活的分支和独立终端,便于安装和维护。

    技术参数


    - 绝缘材料:聚氯乙烯(PVC)
    - 颜色:每10色循环一次,带有透明载体
    - 导体规格:28 AWG,7根36 AWG绞合铜导线(直径约为0.127 mm)
    - 电压额定值:美国标准为300V,加拿大标准为150V,欧盟标准为<50V
    - 绝缘电阻:> 1 × 10^9 Ω/10英尺(约3米)
    - 特征阻抗:不平衡为105 Ω
    - 电容:14.1 pF/英尺(约46.3 pF/米)
    - 电感:0.15 μH/英尺(约0.49 μH/米)
    - 传播延迟:1.47 ns/英尺(约4.82 ns/米)
    - 传播速度:69%
    - 温度范围:美国标准为-20°C至+105°C,加拿大标准为-20°C至+80°C
    - 燃烧等级:美国标准为VW-1,加拿大标准为FT1
    - UL文件编号:E42769,样式编号为204623

    产品特点和优势


    - 易于大规模端接:导线间距为0.050英寸,可以方便地与一系列IDC连接器对接,提高生产效率。
    - 柔韧性与耐久性:采用绞合铜导线,具备良好的弯曲和扭转能力,延长了使用寿命。
    - 色彩编码识别:不同颜色的导线便于识别,减少错误连接的可能性。
    - RoHS合规:符合环保要求,满足全球市场的需求。

    应用案例和使用建议


    - 应用场景:适用于需要高密度互连的小型设备,如手持设备、便携式医疗设备和消费电子产品。
    - 使用建议:确保在布线过程中保持适当的间距,避免过热。对于关键电路,应考虑额外的机械保护措施,以防止过度弯曲或拉扯。

    兼容性和支持


    - 兼容性:该电缆设计兼容各种3M品牌IDC连接器,且符合多项国际安全标准(如AWM 20462、VW-1等)。
    - 支持:用户可通过3M公司的技术支持热线(800-225-5373)获取专业咨询和技术支持,帮助解决问题并提供维修或更换服务。

    常见问题与解决方案


    1. 问题:电缆出现断裂
    - 解决方案:检查是否有锐利边缘或过紧的固定装置导致磨损,及时调整或替换。
    2. 问题:电缆在高温环境下工作异常
    - 解决方案:确认电缆的工作温度在制造商规定的范围内,避免超温使用。
    3. 问题:电缆与连接器连接不稳定
    - 解决方案:确保正确使用专用的压接工具进行连接,严格按照操作规范执行。

    总结和推荐


    综上所述,3M™ Color Coded Flat Cable 是一款高性能、多功能的电子元器件产品,特别适合需要高密度互连的应用场景。其卓越的机械特性和电气性能使其在市场上具有很高的竞争力。建议在对可靠性、安全性有严格要求的应用中优先选择此产品。

3302/37 100参数

参数
长*宽*高 46.99mm(宽度)*1.07mm(高度)
零件状态 在售

3302/37 100厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3302/37 100数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3302/37 100 3302/37 100数据手册

3302/37 100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 246.4888 ¥ 2095.1548
5+ $ 231.7536 ¥ 1969.9056
10+ $ 221.388 ¥ 1881.798
45+ $ 217.0446 ¥ 1844.8791
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
