首页  >  产品百科  >  3770/12

3770/12

产品分类: 扁平带状线缆
厂牌: 3M
产品描述:
供应商型号: 517-3770/12
供应商: Mouser
标准整包数: 1

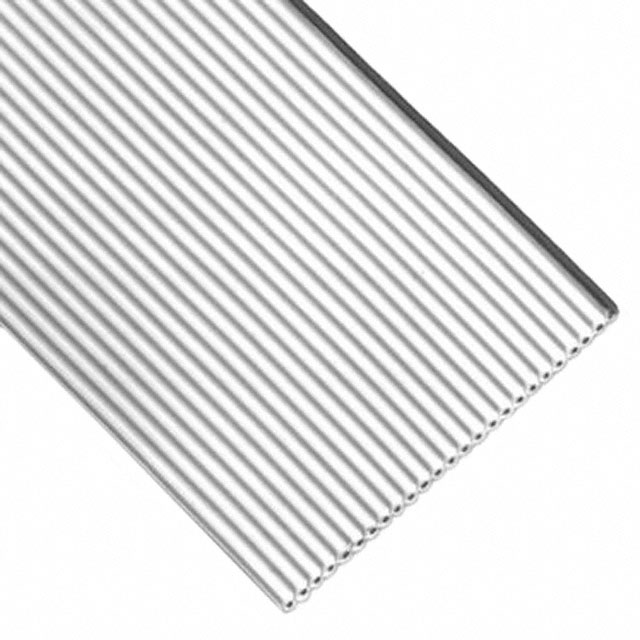

3M 扁平带状线缆 3770/12

3770/12概述

    3M 3770 系列 0.050" 26 AWG 缠绕 TPE 绝缘圆导体扁平电缆

    产品简介


    3M 的 3770 系列是一款专为连接需求设计的高品质圆导体扁平电缆。这种电缆采用 TPE(热塑性弹性体)绝缘材料,具有优良的电气性能和可靠的机械特性。3770 系列主要用于电子连接,特别适用于工业控制、医疗设备、通信系统等多个领域。

    技术参数


    - 导体配置:可提供 9 到 64 芯不等,根据需求定制。
    - 尺寸规格:见下表
    - 温度范围:-40°C 至 +105°C
    - 电压等级:美国标准 300V,欧洲标准 <50V
    - 阻抗特性:特征阻抗 104Ω
    - 电容特性:电容 13.1 pF/英尺 (42.98 pF/米)
    - 感应系数:感应 0.14 μH/英尺 (0.46 μH/米)
    - 传播延迟:1.36 ns/英尺 (4.46 ns/米)
    - 传播速度:75%
    | 导体数 | 3M 零件号 | 尺寸 A (英寸) | 尺寸 B (英寸) |
    ||
    | 09 | 3770/09 | 0.450 | 0.400 |
    | 10 | 3770/10 | 0.500 | 0.450 |
    | 14 | 3770/14 | 0.700 | 0.650 |
    | ... | ... | ... | ... |
    | 64 | 3770/64 | 3.200 | 3.150 |

    产品特点和优势


    1. 出色的传输性能:TPE 绝缘材料不仅成本低,而且具备卓越的电气特性。
    2. 高可靠性:-40°C 至 +105°C 的宽温范围,确保在恶劣环境下稳定运行。
    3. 易于分支和分接:TPE 材料使得电缆容易被拉链式切割,方便实现分支和独立终端。
    4. 标记清晰:蓝色标记用于指示电缆上的第一条导线。

    应用案例和使用建议


    - 工业控制:适合于自动化控制系统中的信号传输。
    - 医疗设备:由于其良好的电气特性和稳定性,适合在医疗成像设备中使用。
    - 通信系统:适合作为高速数据传输线路。
    使用建议:
    1. 在安装时确保所有导体正确对齐,避免接触不良导致的信号衰减。
    2. 对于高温或低温环境的应用,需注意电缆的耐温性能以确保长期可靠运行。

    兼容性和支持


    3770 系列电缆与广泛的 IDC(绝缘位移连接器)兼容,可用于多种接头类型的快速安装。3M 提供全面的技术支持和售后服务,客户可通过电话或访问官网获得详细资料和帮助。

    常见问题与解决方案


    1. 问题:电缆断裂
    解决方案:检查电缆是否有过热迹象,并确认终端连接是否正确无误。
    2. 问题:信号干扰
    解决方案:检查布线路径是否存在电磁干扰源,必要时添加屏蔽措施。
    3. 问题:传输性能不佳
    解决方案:检查连接器型号是否匹配电缆规格,确保所有连接都牢固无松动。

    总结和推荐


    总体而言,3M 3770 系列电缆以其出色的电气特性、高可靠性以及广泛的应用范围,成为众多领域的理想选择。它不仅适用于严苛的工业环境,也适合医疗设备和通信系统等领域。如果您需要高性能的电缆产品,强烈推荐使用 3M 3770 系列。

3770/12参数

参数
100.0' (30.48m)
零件状态 在售

3770/12厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3770/12数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3770/12 3770/12数据手册

3770/12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 105.4944 ¥ 891.4277
10+ $ 100.1916 ¥ 846.619
20+ $ 85.9425 ¥ 726.2141
50+ $ 78.183 ¥ 660.6464
100+ $ 76.629 ¥ 647.5151
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 891.42
直接购买
加入购物车
