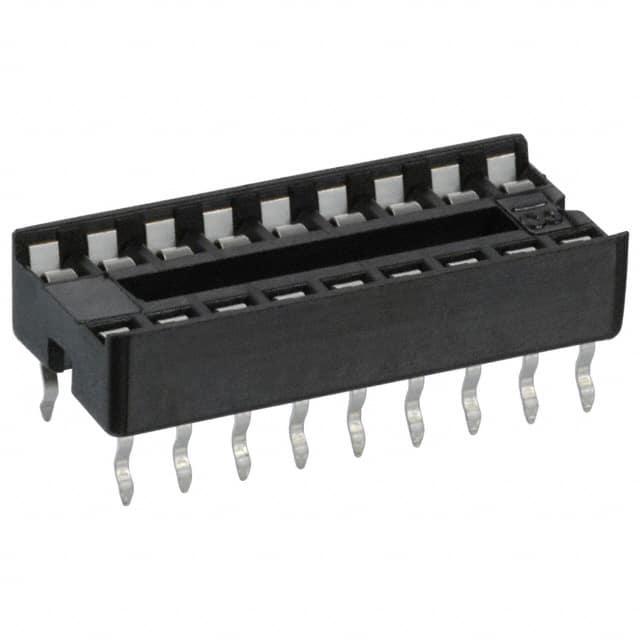

4818-3004-CP

产品分类: 用于IC/晶体管的插座
厂牌: 3M
产品描述: Conn DIP Socket SKT 18 POS 2.54mm Solder ST Thru-Hole Box
供应商型号: 517-4818-3004-CP
供应商: Mouser
标准整包数: 1
3M 用于IC/晶体管的插座 4818-3004-CP

4818-3004-CP概述

    3M™ DIP Socket 技术手册解析

    产品简介


    3M™ DIP Socket 是一款用于双列直插式封装(Dual-In-Line Package,DIP)的连接器,特别适用于需要高可靠性和易于插入和拔出的应用场合。它主要由磷青铜材料制成,具有双重叶片接触设计,能够在高温焊接过程中提供稳定的电连接,适用于多种工业和消费电子领域。

    技术参数


    | 参数 | 规格 |

    | 接触材料 | 磷青铜 |
    | 表面镀层 | 3.43 µm 厚度的哑光锡 |
    | 额定电流 | 1 A |
    | 耐压值 | 100 VAC,持续 1 分钟 |
    | 插入力 | 每个触点最大 340 克 |
    | 拔出力 | 每个触点最小 80 克 |
    | 工作温度范围 | -25°C 到 +85°C |
    | 火焰等级 | UL 94V-0 |
    | 是否符合 RoHS | 是,具体信息见官网的 RoHS 合规部分 |

    产品特点和优势


    1. 双重叶片接触设计:这种设计提供了高压缩接触,保证了在不同工作条件下的稳定连接。
    2. 自动插入选项:此特性使得它能够兼容大多数自动插入设备,提升了生产效率。
    3. 罗氏认证:符合 RoHS 标准,适合环保要求高的应用。
    4. 可靠的电性能:绝缘电阻为 5000 MΩ@500VDC,适用于各种电气应用。

    应用案例和使用建议


    这款 DIP Socket 广泛应用于工业控制、消费电子和通信设备等领域。例如,在电机控制器中作为信号传输接口。为了确保最佳性能,建议使用专用的波峰焊设备进行焊接,并避免使用回流焊过程,因为后者可能导致连接不稳定。

    兼容性和支持


    3M 提供了详细的订购信息和安装指南,确保用户可以轻松找到合适的产品型号。该连接器兼容大多数主流的插入设备,并且提供良好的售后支持。如有任何技术疑问,可通过官方电话或网站联系。

    常见问题与解决方案


    1. 问题:无法正常插入 IC
    - 解决方案:检查 IC 引脚是否有弯曲或者损坏,重新清洁插座和 IC 引脚。

    2. 问题:焊接过程中出现虚焊
    - 解决方案:调整焊接温度或焊接时间,确保焊接牢固。避免使用回流焊工艺,改用波峰焊。
    3. 问题:长时间使用后接触不良
    - 解决方案:定期清洁连接器,使用合适的清洁剂去除灰尘和污垢。

    总结和推荐


    3M™ DIP Socket 在其领域的表现非常优秀,具备稳定可靠的电性能和良好的机械特性,特别是其双重叶片设计使其具有很高的可靠性。鉴于其广泛的应用范围和出色的性价比,强烈推荐在需要高可靠性连接器的应用场合使用。
    通过上述分析,我们可以看到 3M™ DIP Socket 不仅技术先进,而且具有诸多优点。如果您的项目需要一个可靠、高效且耐用的 DIP 连接器,那么这款产品无疑是值得选择的。

4818-3004-CP参数

参数
长*宽*高 22.73mm(长度)*10.16mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

4818-3004-CP厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

4818-3004-CP数据手册

厂牌 PDF简要描述 下载
3M 用于IC/晶体管的插座 3M 4818-3004-CP 4818-3004-CP数据手册

4818-3004-CP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8625 ¥ 7.2881
10+ $ 0.6521 ¥ 5.5098
25+ $ 0.5911 ¥ 4.9948
100+ $ 0.5412 ¥ 4.5731
250+ $ 0.4914 ¥ 4.1523
500+ $ 0.4633 ¥ 3.9151
1000+ $ 0.4028 ¥ 3.404
库存: 3671
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.28
