7000058341

产品分类: 扁平带状线缆
厂牌: 3M
产品描述:
供应商型号: TS-7000058341
供应商: 海外现货
标准整包数: 5
3M 扁平带状线缆 7000058341

7000058341概述

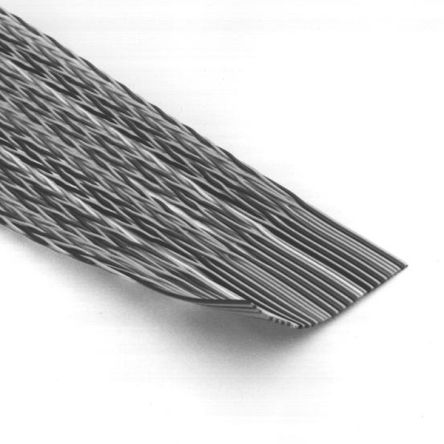

    3M™ Twisted Pair Flat Cable 技术手册解析

    产品简介


    3M™ Twisted Pair Flat Cable 是一款专为高性能连接需求设计的电子元器件,主要应用于工业自动化、通信设备及各种需要高可靠性和抗干扰能力的应用场合。它采用 .050" 28 AWG 欧洲导线标准,具备易识别的彩色编码线束,并且支持多种接头接口,能够实现广泛的终端应用。

    技术参数


    - 绝缘材料:聚氯乙烯 (PVC)
    - 电压额定值:
    - 美国:300V
    - 加拿大:150V
    - 欧盟:<50V
    - 绝缘电阻:> 1 × 10^9 Ω/10 ft.
    - 特征阻抗:
    - 不平衡:101 Ω
    - 平衡:122 Ω
    - 电容:
    - 不平衡:15.9 pF/ft
    - 平衡:13.3 pF/ft
    - 电感:
    - 不平衡:0.16 μH/ft
    - 平衡:0.20 μH/ft
    - 传播延迟:
    - 不平衡:1.61 ns/ft
    - 平衡:1.63 ns/ft
    - 传播速度:
    - 不平衡:63%
    - 平衡:62%
    - 温度范围:
    - 美国:-20°C 至 +105°C
    - 加拿大:-20°C 至 +80°C

    产品特点和优势


    3M™ Twisted Pair Flat Cable 的主要优势在于:
    - 色码标识:通过彩色编码使各条导线易于识别,提高安装效率和准确性。
    - 灵活的扭平长度:用户可以根据需要定制不同的扭平长度,满足多样化需求。
    - 兼容多种接口:可批量连接到各类 IDC 连接器上,简化连接流程。
    - 优秀的抗干扰性能:在平衡驱动应用中减少串扰,确保信号传输的稳定性。
    - 高强度导线:采用 28 AWG 镀锡绞合铜线,提高了电缆的柔韧性和使用寿命。

    应用案例和使用建议


    该电缆广泛应用于以下场景:
    - 工业自动化设备:复杂的自动化控制系统中,对电缆的抗干扰能力和可靠性要求较高。
    - 通信系统:电信基础设施建设中,扁平化设计使其安装更加便捷。
    - 医疗设备:需要高度可靠的信号传输,在电磁干扰环境中表现良好。
    使用建议:
    - 在极端环境下(如高温),建议使用美国标准认证的产品以确保最佳性能。
    - 安装过程中,务必遵循制造商的安装指南,以避免损坏。

    兼容性和支持


    该产品可兼容多种接口,适用于不同类型的设备。3M公司提供了详细的技术支持文档和客户服务,用户可以访问官方网站或拨打指定电话获取更多信息和支持。

    常见问题与解决方案


    1. 如何选择合适的电缆型号?
    - 根据具体应用需求和环境条件选择合适的型号和规格。联系3M技术支持获取建议。
    2. 如何进行电缆的正确安装?
    - 参考产品手册中的安装指南,并遵循正确的安装步骤。
    3. 如何维护电缆的使用寿命?
    - 定期检查电缆外观是否有磨损或损坏,及时更换有问题的部件。

    总结和推荐


    综上所述,3M™ Twisted Pair Flat Cable 在性能和实用性方面表现出色,尤其适用于高要求的工业和通信环境。其独特的设计、优良的性能以及完善的售后服务使其成为市场上极具竞争力的产品。强烈推荐用户根据实际需求选择合适的型号进行使用。

7000058341厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

7000058341数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 7000058341 7000058341数据手册

7000058341封装设计

查看详情并下载
Symbol
Footprint
3D Model
