3365/28

产品分类: 扁平带状线缆
厂牌: 3M
产品描述:
供应商型号: Q-3365/28
供应商: 期货订购
标准整包数: 1

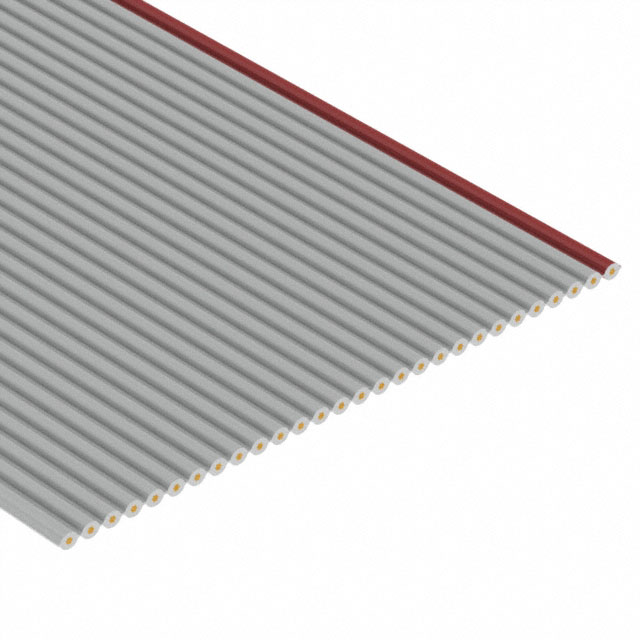

3M 扁平带状线缆 3365/28

3365/28概述

    # 3M™ Round Conductor Flat Cable 技术手册

    产品简介


    3M™ Round Conductor Flat Cable(圆导体扁平电缆)是专为提高电路连接效率而设计的一种电子元件。该电缆采用0.050英寸中心距的28 AWG(美国线规)绞合导体,提供聚氯乙烯(PVC)绝缘层。该产品适用于各种需要高密度接线的应用场景,如自动化设备、医疗仪器及通信系统等。

    技术参数


    以下是3M™ Round Conductor Flat Cable的关键技术规格:
    - 导体规格:28 AWG,7根绞合铜导体(每根直径0.127 mm),带镀锡处理
    - 绝缘材料:聚氯乙烯(PVC)
    - 电压等级:美国/加拿大/欧盟:300V(欧盟<50V)
    - 阻抗特性:不平衡阻抗:102Ω;平衡阻抗:172Ω
    - 电容特性:不平衡:14.47 pF/ft(47.5 pF/m);平衡:8.14 pF/ft(26.7 pF/m)
    - 电感特性:不平衡:0.15 µH/ft(0.49 µH/m);平衡:0.24 µH/ft(0.79 µH/m)
    - 传播延迟:不平衡:1.47 ns/ft(4.86 ns/m);平衡:1.4 ns/ft(4.59 ns/m)
    - 速度传播率:69%(不平衡);73%(平衡)
    - 工作温度范围:-20°C至+105°C
    - 耐燃等级:美国VW-1,加拿大FT1

    产品特点和优势


    - 灵活性与长寿命:绞合导体设计提供了极佳的弯曲柔韧性,延长了电缆的使用寿命。
    - 易于分支和离散接线:电缆可轻松剪裁成所需长度,便于进行分支连接或离散接线。
    - 多种颜色选择:提供灰色和黑色两种标准色,满足不同客户的需求。
    - 合规性:符合多项国际安全认证,包括RoHS标准,确保环保且安全可靠。

    应用案例和使用建议


    应用场景
    3M™ Round Conductor Flat Cable广泛应用于多种电子设备中,如工业控制系统、自动化设备、医疗设备及通信系统等。例如,在自动装配线上,它可以用于连接传感器和执行器,实现高效的数据传输和信号控制。
    使用建议
    - 在选择电缆长度时,建议预先测量所需的总长度,并留出一定的余量以方便连接。
    - 建议在布线时避免过度拉伸电缆,以免损伤内部导体。
    - 定期检查连接点是否有磨损或腐蚀,及时更换损坏的电缆以保证系统的稳定性。

    兼容性和支持


    该电缆支持广泛的IDC(绝缘位移连接)接口,适用于多种类型的连接器。3M公司还提供详细的安装指南和技术支持,帮助客户顺利完成产品安装和使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电缆传输信号不稳定 | 检查电缆连接处是否松动,确认连接器是否正确安装 |
    | 电缆在高温环境下表现不佳 | 确认工作温度是否超出电缆的工作范围,考虑更换适合更高温度的电缆 |
    | 电缆的电容特性影响信号完整性 | 尽可能缩短电缆长度,减少外界干扰源 |

    总结和推荐


    3M™ Round Conductor Flat Cable凭借其出色的灵活性、长寿命及合规性等特点,在各类电子设备中具有显著的优势。我们强烈推荐该产品给需要高密度接线的电子设备制造商和工程师。如果您有任何疑问或需要进一步的技术支持,3M公司的专业团队随时为您服务。

3365/28参数

参数
长*宽*高 35.55mm(宽度)
零件状态 在售

3365/28厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3365/28数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3365/28 3365/28数据手册

3365/28封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 329.253 ¥ 2732.7998
库存: 3000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2732.79
