首页  >  产品百科  >  HM-PWR-HDR-02-LR

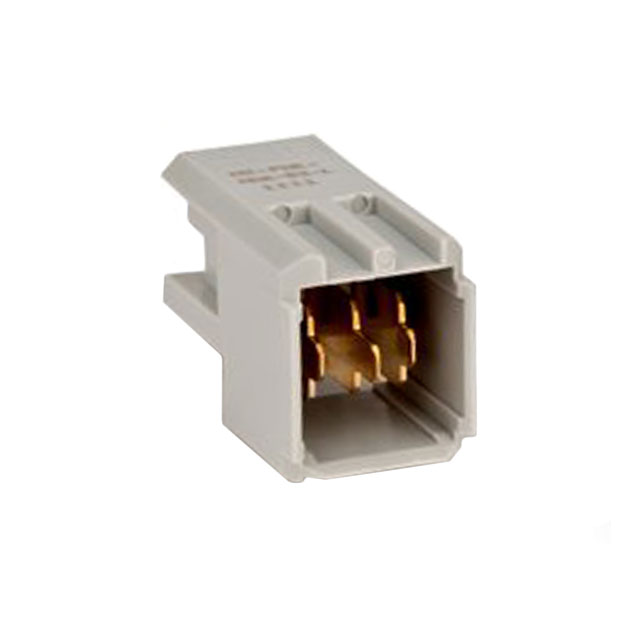

HM-PWR-HDR-02-LR

产品分类: 背板连接器 - 专用
厂牌: 3M
产品描述: 3M 背板连接器, HM-PWR-HDR 系列, 3 路, 公插, 1 排
供应商型号: 8277390
供应商: 海外现货
标准整包数: 1
3M 背板连接器 - 专用 HM-PWR-HDR-02-LR

HM-PWR-HDR-02-LR概述


    产品简介


    本文将详细介绍3M公司生产的3M Power Right Angle Header Module(型号为HM-PWR-HDR-XX-LR)电子元器件。这是一种专为硬金属应用设计的电源直角插头模块。它主要应用于工业自动化、汽车电子、通信设备和医疗设备等领域,提供稳定的电流传输和可靠的机械连接。

    技术参数


    材料
    - 绝缘材料:玻璃填充热塑性塑料(PBT)
    - 阻燃等级:UL94V-0
    - 接触材料:铜合金
    - 接触镀层:
    - 接触区:最小厚度0.08 mm的金(Au)涂层覆盖在最小厚度0.69 mm的钯镍(PdNi)基材上
    - 尾部区域:最大厚度2.54 mm的哑光锡(Sn)涂层
    - 底层:最小厚度1.27 mm的镍(Ni)涂层
    电气性能
    - 温度范围:-55°C至+125°C
    - 额定电压:1000 VACrms
    - 电流承载能力:
    - 在20°C时:9.0 A
    - 在70°C时:7.0 A
    - 在100°C时:4.5 A
    PCB规格
    - 最小PCB厚度:1.40 mm
    尺寸参数
    - 各个型号的具体尺寸参见附表。

    产品特点和优势


    这款3M Power Right Angle Header Module具有以下显著特点和优势:
    - 高温稳定性:能够在极端温度环境下稳定工作,适应各种恶劣条件。
    - 高可靠性:采用高质量铜合金接触材料和精密的镀层工艺,确保长时间使用的可靠性和安全性。
    - 广泛的适用性:适用于多种类型的PCB,尤其适合于硬金属应用,能够承受较大的机械应力。
    - 符合RoHS标准:符合欧盟的RoHS环保指令,减少对环境的影响。

    应用案例和使用建议


    应用案例
    该产品广泛应用于汽车电子、工业自动化、通信设备等领域,例如:
    - 汽车电子系统中的动力管理模块
    - 工业设备的控制面板
    - 通信基站的电源模块
    使用建议
    - 在安装过程中,确保PCB厚度至少为1.40 mm,以确保连接的稳定性。
    - 考虑到不同工作环境下的温度变化,选择合适型号的产品以满足不同温度下的使用需求。
    - 定期检查接触区域是否有磨损或氧化现象,必要时进行清洁或更换。

    兼容性和支持


    该产品支持多种PCB厚度,并且与大多数工业标准连接器兼容。3M公司提供了详尽的技术支持和售后服务,可以通过技术支持热线800-225-5373获取更多信息和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触电阻过高 | 清洁接触表面,确保无灰尘或氧化物 |
    | 插拔力过大 | 确保正确的安装方向和压力 |
    | 高温下出现异常断开 | 更换符合更高温度要求的型号 |

    总结和推荐


    综上所述,3M Power Right Angle Header Module是一款高性能、高可靠性的电子元器件。其优异的电气性能和广泛的适用性使其在多个行业中得到了广泛应用。对于需要在严苛环境中工作的应用场合,这款产品是一个理想的选择。因此,我们强烈推荐使用这款产品。
    希望本文能够为您提供全面而深入的了解,如有更多问题,请联系3M公司的技术支持团队。

HM-PWR-HDR-02-LR参数

参数
长*宽*高 11.7mm(长度)*22.3mm(高度)
安装方式 板安装,边缘安装,通孔安装
零件状态 在售
包装方式 托盘

HM-PWR-HDR-02-LR厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

HM-PWR-HDR-02-LR数据手册

厂牌 PDF简要描述 下载
3M 背板连接器 - 专用 3M HM-PWR-HDR-02-LR HM-PWR-HDR-02-LR数据手册

HM-PWR-HDR-02-LR封装设计

查看详情并下载
Symbol
Footprint
3D Model
