首页  >  产品百科  >  7700/30 100'

7700/30 100'

产品分类: 扁平带状线缆
厂牌: 3M
产品描述:
供应商型号: 2785699
供应商: element14
标准整包数: 1

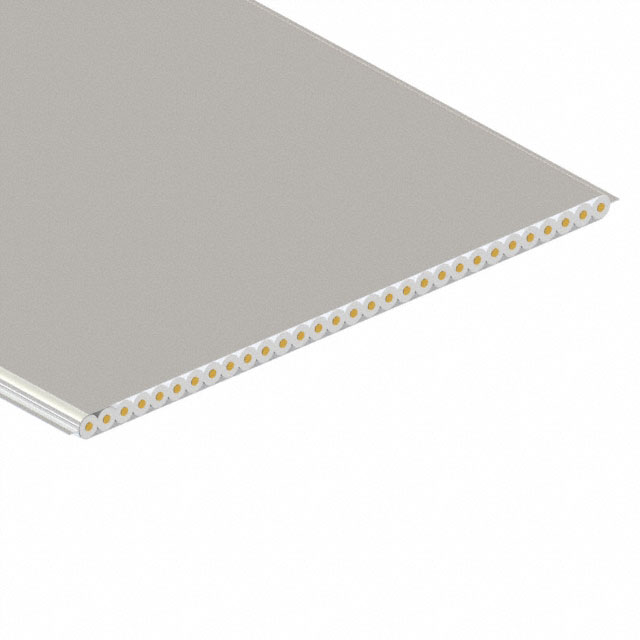

3M 扁平带状线缆 7700/30 100'

7700/30 100'概述

    3M™ Round Conductor Flat, Controlled Impedance Cable, 7700 Series 技术手册

    1. 产品简介


    3M™ Round Conductor Flat, Controlled Impedance Cable, 7700 系列是一种专为高速数据传输设计的电缆产品。它采用扁平设计,具有控制阻抗的特点,适用于电信、计算机网络和其他需要高带宽通信的应用场景。这种电缆以其出色的信号完整性、可靠性和环境适应性而受到青睐。

    2. 技术参数


    | 特征 | 单位 | 值 / 极限 | 要求或条件 | 测试标准或方法 |

    | 导体 30 AWG 实心,镀锡铜
    | 绝缘材料 聚烯烃
    | 外层覆盖材料 铝箔与聚酯
    | 燃烧测试等级 FT2, 水平燃烧
    | 电压等级 30 V AC
    | 工作温度 80°C 最大
    | 存储温度 -20°C 至 +80°C
    | 介电强度 | 直流伏特 (V DC) | 750 V | 施加 750 VDC 1 分钟 | EIA-364-20 |
    | 绝缘电阻 | 兆欧 (MΩ) | >1000 MΩ | 施加 500 VDC 1 分钟 | EIA-364-21 |
    | 差分阻抗 | 欧姆 (Ω) | 95 ± 5 Ω | 上升时间 35ps | EIA-364-108 |
    | 差分插入损耗 | 分贝 (dB) | <3 dB(典型值) | 一米样品测量 | EIA-364-101 |
    | 差模转换到共模 | 分贝 (dB) | <-15 dB | 从 50 MHz 到 6 GHz | EIA-364-101 |
    | 内部对组偏差 | ps/m | <15 ps/m | 使用 TDR 方法测量 | EIA-364-101 |

    3. 产品特点和优势


    3M™ Round Conductor Flat, Controlled Impedance Cable, 7700 系列的主要特点如下:
    - 控制阻抗:提供稳定的信号传输质量,确保低插入损耗和优良的差分信号完整性。
    - 出色的环境适应性:通过严格的环境测试,包括高温、低温循环测试、湿度循环测试和热冲击测试。
    - 高可靠性:材料选择严格,经过多种验证测试,确保长期稳定性能。
    - 易用性:表面具有金属光泽但不导电,可以通过绝缘胶带覆盖以提高安全性和适用性。

    4. 应用案例和使用建议


    此电缆在电信、数据中心和计算机网络等领域广泛应用。对于需要高带宽和低延迟的应用,例如服务器集群和路由器连接,它表现出色。在实际应用中,建议根据具体环境进行必要的绝缘处理,以避免铝箔层的直接接触。
    使用建议:
    - 在安装过程中,确保电缆不受过度弯曲和拉伸,以防损坏内部结构。
    - 在潮湿或极端温度环境下,使用适当的防护措施。

    5. 兼容性和支持


    3M™ Round Conductor Flat, Controlled Impedance Cable, 7700 系列可与标准接头和连接器配套使用。如果需要更多的技术支持,可以联系 3M 代表获取更多信息。

    6. 常见问题与解决方案


    - 问题: 电缆如何防止干扰?
    - 解答: 由于电缆具有控制阻抗特性,能够有效减少电磁干扰,从而确保信号的纯净度。
    - 问题: 如何处理电缆的边缘部分?
    - 解答: 可以使用绝缘胶带包裹铝箔层,避免直接接触。

    7. 总结和推荐


    综上所述,3M™ Round Conductor Flat, Controlled Impedance Cable, 7700 系列是一款性能卓越、环境适应性强且易于使用的电缆产品。其独特的控制阻抗设计和高可靠性使其成为高速数据传输领域的理想选择。强烈推荐使用该产品用于需要高带宽和可靠性的应用场景。
    如果您对更多详细信息感兴趣,可以访问 [3M 官方网站](http://www.3M.com/Interconnect) 或联系 3M 代表获取更多支持。

7700/30 100'参数

参数
长*宽*高 20.32mm(宽度)
应用等级 工业级
零件状态 在售

7700/30 100'厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

7700/30 100'数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 7700/30 100' 7700/30 100'数据手册

7700/30 100'封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2979.58
5+ ¥ 2640.04
20+ ¥ 2587.24
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2979.58
直接购买
加入购物车
