7100037685

产品分类:
厂牌: 3M
产品描述:
供应商型号: TS-7100037685
供应商: 海外现货
标准整包数: 1
3M  7100037685

7100037685概述

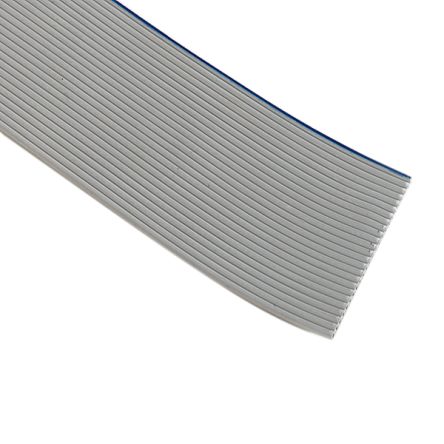

    3M™ Round Conductor Flat Cable技术手册

    产品简介


    3M™ Round Conductor Flat Cable(简称RCFC)是一种高性能的扁平电缆,主要用于电子连接应用。该电缆采用26 AWG(美国线规)多股绞合铜导体,配以热塑性弹性体(TPE)绝缘层,能够实现高密度连接,并具备出色的传输性能。RCFC电缆广泛应用于计算机、消费电子、工业自动化和医疗设备等领域。

    技术参数


    - 导体规格:26 AWG,7 × 34 [7 × 0.160] 多股绞合镀锡铜导体
    - 绝缘材料:热塑性弹性体(TPE)
    - 颜色:灰色
    - 电压等级:USA: 300V, EU: <50V
    - 绝缘电阻:> 1 × 10^10 Ω/10 ft. [3 m]
    - 特征阻抗:不平衡,104 Ω
    - 电容:13.1 pF/ft (42.98 pF/m)
    - 电感:0.14 μH/ft (0.46 μH/m)
    - 传播延迟:1.36 ns/ft (4.46 ns/m)
    - 传播速度:75%
    - 温度范围:-40°C 至 +105°C
    - 阻燃等级:UL 水平

    产品特点和优势


    1. 高密度连接:26 AWG导体间距为0.050英寸,便于批量生产中的绝缘穿刺连接(IDC)。
    2. 优异的传输性能:TPE绝缘材料具有良好的信号传输性能,且成本较低。
    3. 灵活方便:电缆可以“折叠”,方便进行分支或分叉连接。
    4. 宽泛的应用温度范围:能够在极端环境下保持稳定性能。
    5. 阻燃认证:通过UL认证,符合安全标准。

    应用案例和使用建议


    - 计算机和外围设备:RCFC常用于计算机内部连接,如硬盘驱动器、电源供应器等。
    - 消费电子:适用于电视、游戏机和其他消费电子设备内部布线。
    - 工业自动化:可用于工厂自动化系统中传感器和执行器的连接。
    - 医疗设备:适合用于医疗成像设备或其他需要可靠信号传输的医疗仪器。
    使用建议:
    - 在布线过程中,注意避免过度弯曲,以防止导体断裂。
    - 定期检查连接点,确保无松动或损坏。

    兼容性和支持


    RCFC电缆与多种3M IDC连接器兼容,提供广泛的定制选项。如有任何技术支持需求,可联系3M客户服务热线800-225-5373,获得及时帮助。

    常见问题与解决方案


    - Q:电缆表面有划痕怎么办?
    - A:轻微划痕不影响性能,但应避免深度划伤。若发现深度划伤,建议更换电缆。

    - Q:如何判断电缆是否受损?
    - A:通过目测检查电缆表面是否有明显的损伤,或者使用万用表测量导体之间的电阻值来检测。

    - Q:电缆如何存放才能延长使用寿命?
    - A:建议存放在干燥、避光的环境中,避免暴露于极端温度和湿度条件下。

    总结和推荐


    3M™ Round Conductor Flat Cable是一款多功能、高性能的扁平电缆产品。凭借其出色的电气特性和广泛的适用范围,它在多个行业中表现出色。无论是对于专业技术人员还是普通消费者,都是一款值得信赖的选择。因此,强烈推荐此款产品。

7100037685厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

7100037685数据手册

厂牌 PDF简要描述 下载
3M 3M 7100037685 7100037685数据手册

7100037685封装设计

查看详情并下载
Symbol
Footprint
3D Model
