3M  7000058224

7000058224概述

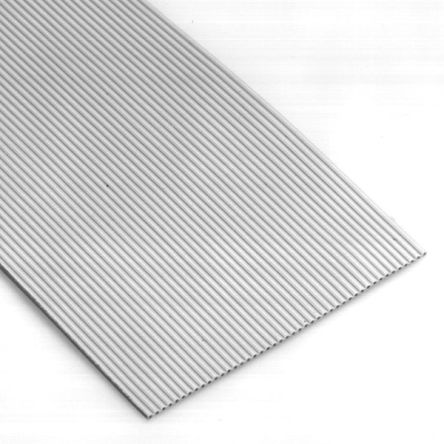

    3M™ Round Conductor Flat Cable 技术手册

    产品简介


    3M™ Round Conductor Flat Cable 是一款专为高速传输和高效连接设计的产品,主要用于电信、计算机网络、医疗设备和工业自动化等领域。该电缆采用了28 AWG(美国线规)的绞合导体,间距为1毫米,适用于大规模连接到标准的公制连接器。

    技术参数


    - 绝缘材料: 聚氯乙烯(PVC)
    - 颜色: 灰色
    - 导体规格: 28 AWG, 7 × 36 AWG [7 × Ø 0.127] 混锡绞合铜导体
    - 额定电压:
    - 美国:300V
    - 加拿大:300V
    - 欧盟:<50V
    - 绝缘电阻: (主电缆)> 1 × 10^10 Ω/10英尺 [3米]
    - 特性阻抗:
    - 不平衡:89 Ω
    - 平衡:146 Ω
    - 电容:
    - 54.5 pF/m [16.6 pF/ft]
    - 32.2 pF/m [9.8 pF/ft]
    - 电感:
    - 0.43 μH/m [0.14 μH/ft]
    - 0.68 μH/m [0.21 μH/ft]
    - 传播延迟:
    - 4.86 ns/m [1.48 ns/ft]
    - 4.69 ns/m [1.43 ns/ft]
    - 传播速度:
    - 69%
    - 71%
    - 温度范围: -20°C 至 +105°C
    - 阻燃等级:
    - 美国:VW-1
    - 加拿大:FT1
    - UL 文件编号: E42769, 风格编号:26513

    产品特点和优势


    1. 绞合导体:提供了高灵活性和延长使用寿命。
    2. 可分支:可以通过剪切或离散终止进行分支。
    3. 环保合规:符合多项国际环保标准,如RoHS和中国RoHS。
    4. 高可靠性:出色的机械和电气性能,适合长期使用。
    5. 易于安装:设计用于大规模连接,简化生产过程。

    应用案例和使用建议


    3M™ Round Conductor Flat Cable 可广泛应用于电信系统、数据中心、医疗设备和自动化生产线中。例如,在高速数据传输和分布式控制系统中,这款电缆能够确保稳定的信号传输和可靠的数据处理。
    使用建议:
    - 在安装过程中,确保电缆不受到过度拉伸或扭曲,以免损坏内部导体。
    - 定期检查电缆的物理状态,确保无磨损或腐蚀。
    - 在极端环境下使用时,建议使用适当的保护措施,如套管或防尘罩。

    兼容性和支持


    该产品设计与标准的公制连接器兼容。3M公司提供全面的技术支持,包括产品保修和售后服务,确保用户在使用过程中得到及时的帮助和支持。

    常见问题与解决方案


    - 问题: 电缆出现断裂现象。
    - 解决办法: 检查安装过程是否有过度拉伸或扭曲,确保固定方式合理。

    - 问题: 电气性能下降。
    - 解决办法: 确保电缆未受潮湿或污染影响,保持干燥清洁。

    - 问题: 连接不良。
    - 解决办法: 检查连接器和电缆接触面是否干净,重新连接以确保良好接触。

    总结和推荐


    3M™ Round Conductor Flat Cable 具备出色的电气性能和高可靠性,适合各种工业和商业应用。其环保合规性和耐用性使其在市场上具有显著的竞争优势。对于需要高速数据传输和稳定连接的应用场景,我们强烈推荐此产品。
    联系我们以获取更多详细信息和技术支持:电话:800-225-5373,网址:http://www.3M.com/interconnects/
    希望这篇文章能为您提供所需的信息,如果您有任何疑问或需要进一步的帮助,请随时联系3M公司。
