7100162360

产品分类:
厂牌: 3M
产品描述:
供应商型号: TS-7100162360
供应商: 海外现货
标准整包数: 1
3M  7100162360

7100162360概述

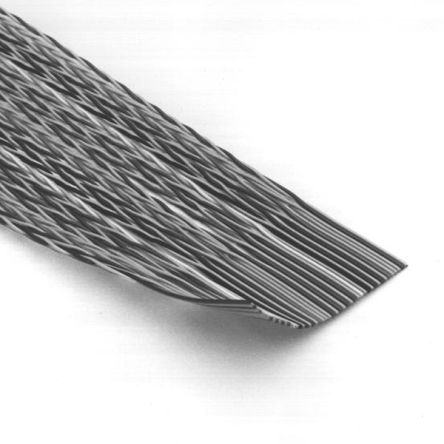

    3M™ Twisted Pair Flat Cable

    产品简介


    3M™ Twisted Pair Flat Cable是一款专为需要高度灵活性、长寿命以及低串扰的应用设计的电缆。这种电缆适用于各种工业、消费电子和通信设备中,能够提供高效的数据传输和信号连接。其独特的扁平结构使得安装和布线更为简便,并且可以通过颜色编码轻松识别每一对导线,从而提高组装效率。

    技术参数


    - 绝缘材料: 聚氯乙烯(PVC)
    - 颜色标识: 十色重复循环,棕色作为公共色
    - 导体: 28 AWG,7 × 36 AWG(7 × Ø 0.127)镀锡绞合铜导体
    - 电压等级: 美国:300V;加拿大:150V;欧盟:<50V
    - 绝缘电阻: >1 × 10^9 Ω/10 ft [3 m]
    - 特性阻抗: 非平衡 101 Ω,平衡 122 Ω
    - 电容: 非平衡 15.9 pF/ft [52.2 pF/m],平衡 13.3 pF/ft [43.6 pF/m]
    - 电感: 非平衡 0.16 μH/ft [0.53 μH/m],平衡 0.20 μH/ft [0.66 μH/m]
    - 传播延迟: 非平衡 1.61 ns/ft [5.28 ns/m],平衡 1.63 ns/ft [5.35 ns/m]
    - 传播速度: 非平衡 63%,平衡 62%
    - 温度范围: 美国:-20°C 至 +105°C;加拿大:-20°C 至 +80°C
    - 阻燃等级: 美国:VW-1;加拿大:FT1
    - UL 文件编号: E42769,型号:204623

    产品特点和优势


    1. 颜色编码:每对导线都有独特的颜色标识,便于安装和维护。
    2. 可变扁平段长度:扁平段长度可以在8.5英寸至48英寸之间调整,适合多种应用场景。
    3. 低串扰:在平衡驱动应用中能显著降低串扰。
    4. 高柔韧性:28 AWG绞合铜导体提供良好的柔韧性和使用寿命。
    5. 兼容性强:可以批量端接到广泛系列的IDC连接器上。

    应用案例和使用建议


    3M™ Twisted Pair Flat Cable因其灵活的设计被广泛应用于各种场景中,如数据传输、信号接口以及自动化设备中。例如,在工业控制面板中,这款电缆能够有效地传输数据并保持信号的完整性,同时减少了外部干扰的影响。在消费电子产品中,它也能用于耳机、扬声器和其他小型电子设备的内部连接。使用时建议确保正确识别每对导线的颜色编码,以避免接线错误。

    兼容性和支持


    此款电缆可与3M的大量IDC连接器相兼容,方便快速安装。厂商提供了详细的订购信息和技术支持服务,用户可以根据具体需求定制电缆长度和其他特殊要求。

    常见问题与解决方案


    1. 颜色编码识别困难
    - 解决方法:仔细阅读技术手册,确认每对导线的颜色标识。

    2. 安装过程中串扰增加
    - 解决方法:确保电缆按照正确的长度进行安装,避免不必要的弯曲和扭曲。

    3. 电缆寿命短
    - 解决方法:选择符合环境温度要求的工作条件,避免电缆暴露在极端温度下。

    总结和推荐


    综上所述,3M™ Twisted Pair Flat Cable凭借其优异的性能和灵活的应用性,在多个行业中都有着广泛的适用性。如果您正在寻找一款既具备高性能又易于安装的电缆,那么3M™ Twisted Pair Flat Cable无疑是一个不错的选择。强烈推荐给那些需要高效数据传输和信号连接的用户。

7100162360厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

7100162360数据手册

厂牌 PDF简要描述 下载
3M 3M 7100162360 7100162360数据手册

7100162360封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 216.4768 ¥ 1840.0528
库存: 9
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1840.05
