首页  >  产品百科  >  929852-01-20-RB

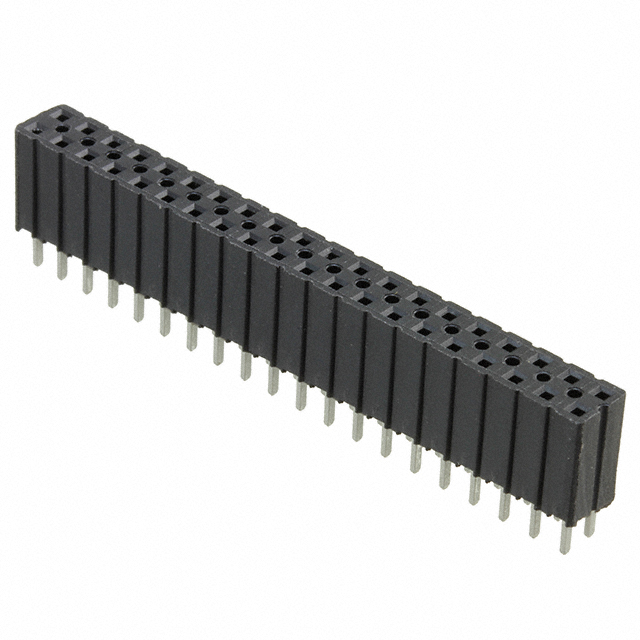

929852-01-20-RB

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 2 40pin 2A 760nm 金 黑色 通孔安装 50.8mm*5.08mm*5.08mm
供应商型号: 517-929852-01-20-RB
供应商: Mouser
标准整包数: 1
3M 矩形连接器 - 针座 - 插座/母插口 929852-01-20-RB

929852-01-20-RB概述

    3M™ Boardmount Socket 技术手册

    产品简介


    3M™ Boardmount Socket 是一款专门设计用于电路板安装的电子连接器。该系列的929型号主要用于直接焊接安装,适用于各种高可靠性要求的应用场合。此系列产品能够提供单排最多40个接触点和双排最多80个接触点的配置,能够满足多种复杂电路的设计需求。

    技术参数


    - 物理参数
    - 绝缘材料:玻璃填充聚酯(PCT)
    - 阻燃等级:UL 94V-0
    - 色彩:黑色
    - 接触材料:铜合金
    - 接触电镀:100微英寸镍镀层
    - 喷锡厚度:按订购信息
    - 焊接尾:铅锡或镀锡
    - 打标:无
    - 电气参数
    - 最大电流承载能力:2安培(所有线路带载最大温度为65°C)
    - 绝缘电阻:大于5×10^9 欧姆
    - 保持电压:1500VRMS
    - 环境参数
    - 温度范围:-40°C 到 +105°C
    - 工艺评级:260°C(J-STD-020C标准)


    产品特点和优势


    - 接触设计:采用调谐叉接触设计,提高了信号传输的稳定性和可靠性。
    - 生产便利性:焊料支架有助于生产波峰焊接过程。
    - 可选的板固定功能:增加了插座的稳定性,确保长时间使用的安全性。

    应用案例和使用建议


    - 推荐使用场景:本产品常用于消费电子、通信设备以及医疗仪器等领域。建议将其用于需要高密度互连且工作环境较为恶劣的场合。
    - 使用建议:确保与配套插针(如929系列和2300系列)匹配使用,以达到最佳性能。

    兼容性和支持


    - 兼容性:可以与一系列符合行业标准的插头配合使用。
    - 技术支持:提供详尽的技术资料和支持,方便客户进行选型和技术咨询。

    常见问题与解决方案


    - 问题一:如何判断插座的最大承载电流?
    - 解决方案:最大电流承载能力为2安培(所有线路带载最大温度为65°C),可通过查阅技术手册确认具体规格。

    - 问题二:如何选择合适的接触点数量?
    - 解决方案:根据实际电路需求和空间限制选择合适数量的接触点,建议参考技术手册中的尺寸参考表进行选择。

    总结和推荐


    3M™ Boardmount Socket 是一款高可靠性的电子连接器,具备优良的物理和电气性能。特别是在高温、高湿等严苛环境下表现出色。该产品不仅满足一般工业标准的要求,还具有优异的性价比。强烈推荐应用于需要高可靠互连的电子系统中。

929852-01-20-RB参数

参数
颜色 黑色
排数 2
类型 Push-Pull,Receptacle
针脚数 40pin
触头镀层 - 配接
防护等级 -
触头镀层厚度 - 配接 760nm
额定电流 2A
间距-配接 2.54mm
长*宽*高 50.8mm*5.08mm*5.08mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929852-01-20-RB厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929852-01-20-RB数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929852-01-20-RB 929852-01-20-RB数据手册

929852-01-20-RB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.577 ¥ 42.5433
10+ $ 4.048 ¥ 37.6262
25+ $ 3.9528 ¥ 36.7413
100+ $ 3.8772 ¥ 36.0385
500+ $ 3.129 ¥ 29.0841
2592+ $ 3.003 ¥ 27.9129
库存: 417
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 42.54
直接购买
加入购物车
