929974-01-06-RK

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 1 6pin 2A 2.54μm 锡 黑色 通孔安装 15.24mm*2.54mm*2.54mm
供应商型号: 10B-3387597-1
供应商: 国内现货
标准整包数: 1

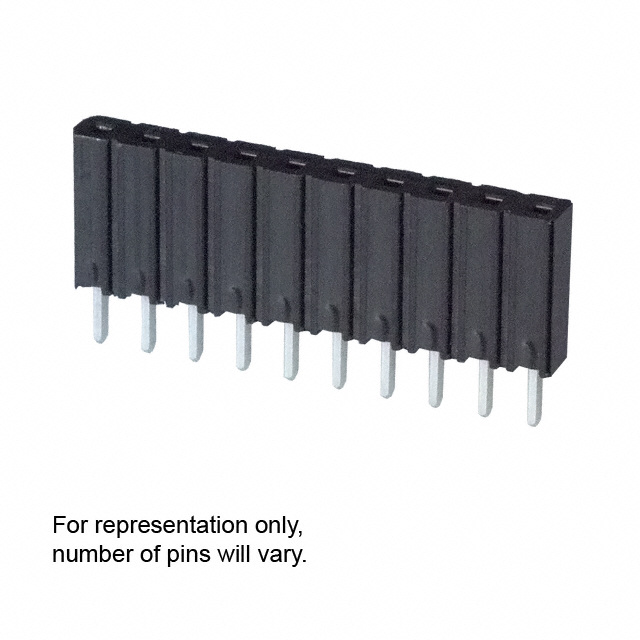

3M 矩形连接器 - 针座 - 插座/母插口 929974-01-06-RK

929974-01-06-RK概述

    3M™ Boardmount Socket 929 系列:全面技术手册

    1. 产品简介


    3M™ Boardmount Socket 是一款专为电路板设计的插接式插座,适用于单排或多排接触点的应用场景。该产品支持1至40个接触点(单排)或2至80个接触点(双排),具有出色的电气特性和可靠的工作环境适应能力。它广泛应用于通信设备、工业自动化、汽车电子等领域。

    2. 技术参数


    - 接触材料:铜合金
    - 绝缘体材料:玻璃填充聚酯(PCT)
    - 额定电流:每线最大2安培(在65°C最大环境温度下)
    - 绝缘电阻:大于5×10^9 欧姆 @ 500 VDC
    - 耐电压:1500 VRMS(海平面)
    - 温度范围:工作温度 -40°C 至 +105°C;工艺温度:260°C(J-STD-020C标准下)
    - 焊接过程:波峰焊工艺(仅限PBT绝缘体版本)

    3. 产品特点和优势


    - 调谐叉接触设计:提供稳定可靠的连接性能。
    - 助焊脚支撑:便于生产过程中的波峰焊接。
    - 可选的电路板固定特性:增强了产品的稳定性。
    - 高可靠性:符合RoHS合规标准,确保无有害物质。

    4. 应用案例和使用建议


    该产品常用于多种应用中,例如工业控制系统中的传感器连接、通信设备的内部连接和汽车电子的布线连接。建议在安装时严格遵守推荐的接头针长度(最长0.25英寸)和推荐的配对引脚条(929系列和2300系列)。在实际使用中,保持合理的环境温度和避免超载是延长产品寿命的关键。

    5. 兼容性和支持


    - 兼容性:与929系列和2300系列的引脚条兼容。
    - 支持:如需技术支持或订购信息,请联系800-225-5373,或访问3M Connectors官网获取更多信息。

    6. 常见问题与解决方案


    - 问题:焊接过程中绝缘体损坏
    - 解决方案:确保焊接过程中的温度不超过260°C(对于PBT绝缘体版本)。
    - 问题:连接不稳定
    - 解决方案:检查是否按照推荐的接触量和接触材料进行配置。
    - 问题:绝缘电阻降低
    - 解决方案:确保接头没有受到污染,并且接触面积符合规范。

    7. 总结和推荐


    3M™ Boardmount Socket 929 系列是一款高性能、高可靠性的插接式插座,适用于多种应用场景。其独特的调谐叉接触设计和助焊脚支撑使得安装更加便捷,而高可靠性使其在严苛环境中依然能够稳定运行。总体而言,这款产品值得在多个行业中推广和使用。

929974-01-06-RK参数

参数
防护等级 -
排数 1
触头镀层 - 配接
类型 Push-Pull,Receptacle
间距-配接 2.54mm
额定电流 2A
颜色 黑色
针脚数 6pin
触头镀层厚度 - 配接 2.54μm
长*宽*高 15.24mm*2.54mm*2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929974-01-06-RK厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929974-01-06-RK数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929974-01-06-RK 929974-01-06-RK数据手册

929974-01-06-RK封装设计

查看详情并下载
Symbol
Footprint
3D Model
