929850-01-02-30

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 1 2pin 2A 760nm 金 黑色 通孔安装 5.08mm(长度)*2.54mm(高度)
供应商型号: 3858754
供应商: 海外现货
标准整包数: 1

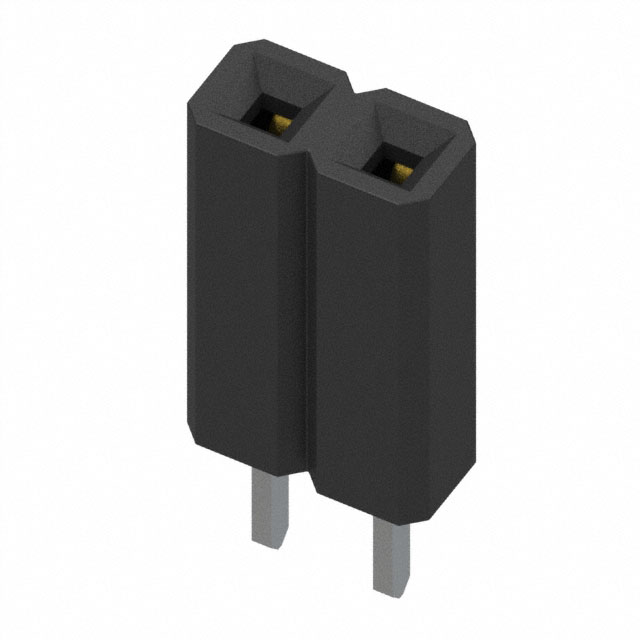

3M 矩形连接器 - 针座 - 插座/母插口 929850-01-02-30

929850-01-02-30概述

    3M™ Boardmount Socket 929 系列产品技术手册

    1. 产品简介


    3M™ Boardmount Socket 929 系列是一款用于电路板连接的插座,具有单排1-40个接触点,双排2-80个接触点。这种插座通过锡焊尾部设计提供稳定的连接,适用于多种电子设备和应用场合。它采用调谐叉式接触设计,提高了稳定性和可靠性。

    2. 技术参数


    - 物理参数:
    - 绝缘体材料: 玻璃填充聚酯(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 镀层:
    - 底层镀镍:100μ" [2.54μm]
    - 擦拭区域厚度见订购信息
    - 焊尾: 锡铅或磨砂锡(见订购信息)
    - 标记: 无
    - 电气参数:
    - 电流额定值: 在65°C最大环境温度下所有线路通电时为2安培
    - 绝缘电阻: 在500 VDC下大于5×10^9Ω
    - 耐电压: 海平面处为1,500 VRMS
    - 环境参数:
    - 温度范围: -40°C至+105°C
    - 工艺等级: 260°C(根据J-STD-020C)

    3. 产品特点和优势


    - 调谐叉式接触设计: 这种设计提供了更高的稳定性,减少了接触点之间的震动,增强了连接的可靠性。
    - 焊脚支撑: 便于生产过程中的波峰焊接。
    - 可选板固定功能: 提供额外的机械稳固性,防止因震动导致的松动。

    4. 应用案例和使用建议


    - 应用案例:
    - 消费电子: 手机、平板电脑、游戏机
    - 工业自动化: 工业机器人、自动化生产线控制设备
    - 医疗设备: 医疗仪器和设备
    - 使用建议:
    - 确保焊接温度在260°C以下, 以避免对插座造成损坏。
    - 建议匹配使用929系列和2300系列插针, 以获得最佳连接效果。
    - 选择合适的接触点数量, 根据具体应用需求确定合适的接触点配置。

    5. 兼容性和支持


    - 兼容性: 该插座可以与一系列插针匹配,特别是929系列和2300系列插针。此外,还可以与多种不同的电路板安装孔模式相兼容。
    - 支持: 3M公司提供技术支持和保修服务。有关详细的合规信息和技术文档,请访问 [3M Connectors官网](http://www.3Mconnectors.com)。

    6. 常见问题与解决方案


    - 问题: 插座出现接触不良。
    - 解决方案: 确保正确焊接,检查焊点是否完整,必要时重新焊接。
    - 问题: 插座温度过高。
    - 解决方案: 检查焊接温度,确保不超过260°C;增加散热措施,如添加散热片。

    7. 总结和推荐


    3M™ Boardmount Socket 929 系列凭借其坚固的调谐叉式接触设计和易于焊接的特点,在各种电子设备中表现出色。尽管价格较高,但其优异的性能和可靠性使其成为许多应用场景中的理想选择。综上所述,我们强烈推荐使用这款产品。
    如果您有任何进一步的技术疑问或需要更多信息,请随时联系3M的技术支持团队。

929850-01-02-30参数

参数
触头镀层 - 配接
间距-配接 2.54mm
防护等级 -
类型 Push-Pull,Receptacle
额定电流 2A
针脚数 2pin
排数 1
颜色 黑色
触头镀层厚度 - 配接 760nm
长*宽*高 5.08mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929850-01-02-30厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929850-01-02-30数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929850-01-02-30 929850-01-02-30数据手册

929850-01-02-30封装设计

查看详情并下载
Symbol
Footprint
3D Model
