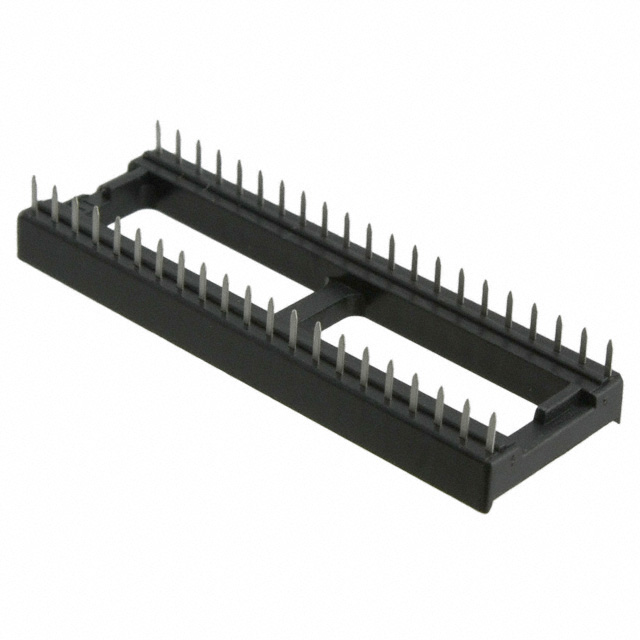

4842-6000-CP

产品分类: 用于IC/晶体管的插座
厂牌: 3M
产品描述: Conn DIP Socket SKT 42 POS 2.54mm Solder ST Thru-Hole Box
供应商型号: 3780885
供应商: 海外现货
标准整包数: 1
3M 用于IC/晶体管的插座 4842-6000-CP

4842-6000-CP概述

    3M™ DIP Socket 技术手册概述

    产品简介


    3M™ DIP Socket 是一款双片压缩接触式的插座,适用于自动插入工艺,与大多数插入设备兼容。这款产品广泛应用于电子行业,用于实现双列直插式封装(DIP)器件的可靠连接。它采用了先进的制造工艺,确保了在严苛环境下依然能够保持稳定的电气性能和机械强度。

    技术参数


    - 物理特性:
    - 绝缘材料:聚酯玻璃填充材料
    - 阻燃等级:UL 94V-0
    - 色彩:黑色
    - 接触材料:磷青铜
    - 表面镀层:最小135 µ" [3.43 µm] 锡镀层
    - 电气特性:
    - 最大插入力:每接触点340克
    - 最小拔出力:每接触点80克
    - 额定电流:1安培
    - 绝缘电阻:5,000 MΩ(500 VDC)
    - 耐压值:100 VAC持续1分钟
    - 环境条件:
    - 温度范围:-25°C 至 +85°C
    - 工艺温度限制:最大波峰焊接温度260°C

    产品特点和优势


    3M™ DIP Socket 具备双重叶片高压缩接触设计,确保可靠的终端连接。此外,它支持自动插入工艺,兼容大多数设备,便于集成到自动化生产线中。该产品还通过了RoHS认证,符合环保标准,具有较高的电气稳定性和耐久性。

    应用案例和使用建议


    这种插座适用于各种需要稳定可靠连接的应用场景,例如工业控制设备、通信设备和消费电子产品。为了最大化其性能,建议在设计电路板布局时注意尾部方向和引脚间距的正确性。同时,由于只适用于波峰焊,因此在焊接过程中要特别注意工艺的选择。

    兼容性和支持


    该产品可与其他标准DIP封装的芯片兼容。3M公司为客户提供全面的技术支持,包括售前咨询和售后维护服务,确保用户能够顺利应用并维护这些产品。

    常见问题与解决方案


    - 问题: 插座不兼容某些插入设备。
    - 解决方案: 检查设备规格,确保与自动插入设备兼容。
    - 问题: 焊接后出现不良接触。
    - 解决方案: 重新检查焊接温度和工艺,确保符合波峰焊接的要求。
    - 问题: 插座使用寿命短。
    - 解决方案: 定期清洁和检查,避免灰尘和杂质影响接触效果。

    总结和推荐


    综上所述,3M™ DIP Socket 是一款集高性能和可靠性于一体的电子元件。其独特的双片压缩接触设计和自动插入兼容性使其在众多应用场合中表现出色。尽管初期成本可能略高于普通插座,但其长期稳定性及耐用性将带来更高的性价比。因此,强烈推荐在需要高可靠性的电子设备中使用此产品。

4842-6000-CP参数

参数
长*宽*高 53.34mm*17.78mm*17.78mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

4842-6000-CP厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

4842-6000-CP数据手册

厂牌 PDF简要描述 下载
3M 用于IC/晶体管的插座 3M 4842-6000-CP 4842-6000-CP数据手册

4842-6000-CP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.9577
10+ ¥ 6.0286
100+ ¥ 5.4016
500+ ¥ 5.2087
2160+ ¥ 5.2087
库存: 1584
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.95
