929870-01-15-RA

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 1 15pin 1A 250nm 金 黑色 通孔安装 38.1mm*2.54mm*2.54mm
供应商型号: 3M157425-ND
供应商: Digi-Key
标准整包数: 1

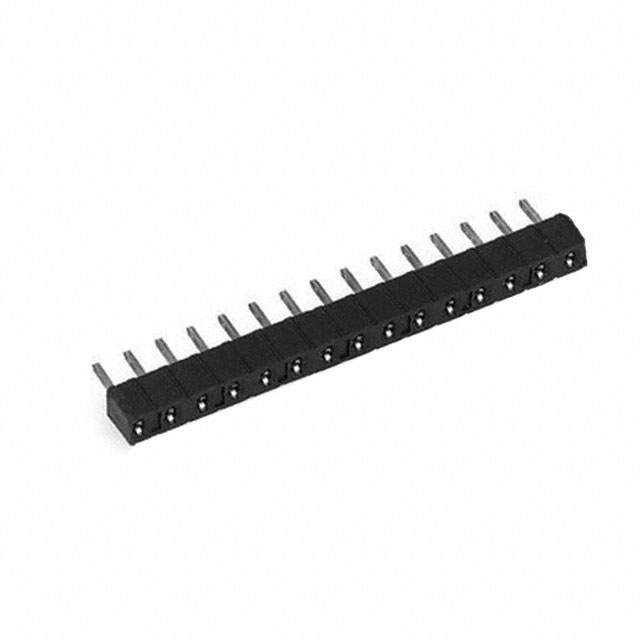

3M 矩形连接器 - 针座 - 插座/母插口 929870-01-15-RA

929870-01-15-RA概述

    3M™ Boardmount Socket .100" Low Profile, Straight, Solder Tails 929 系列

    1. 产品简介


    3M™ Boardmount Socket .100" Low Profile, Straight, Solder Tails 929 系列是一款适用于多种电子设备和系统的板载插座。这种低轮廓设计使得其非常适合在紧凑的空间内进行多层电路板堆叠,广泛应用于通信设备、计算机硬件和消费电子产品等领域。它通过标准的锡铅或镀锡尾部提供稳定的连接,从而确保高可靠性。

    2. 技术参数


    | 参数类型 | 描述 |
    | :: | :: |
    | 物理属性 | 材料:玻璃纤维增强聚对苯二甲酸丁酯(PBT)或耐高温尼龙;阻燃等级:UL 94V-0;颜色:黑色 |
    | 接触材料 | 铜合金 |
    | 接触镀层 | 底镀层:镍 100 微英寸 [2.54 微米];接插部分:金、锡铅或镀锡(具体取决于订购信息);焊锡尾部:锡铅或镀锡(具体取决于订购信息) |
    | 电流额定值 | 1 安培 |
    | 绝缘电阻 | 在 500 伏直流电下大于 1 × 10^9 欧姆 |
    | 耐电压 | 在海平面 1000 伏rms |
    | 温度范围 | -40°C 至 105°C |
    | 加工等级 | PBT 绝缘体版本:最大成型绝缘体温度 191°C(仅限波峰焊接工艺);高温度尼龙版本:单次 260°C(根据 J-STD-020C) |

    3. 产品特点和优势


    - 低轮廓设计:允许电路板堆叠距离为 0.150 英寸,适用于空间受限的应用场景。
    - 锡铅焊点支架:便于生产时使用波峰焊接工艺,提高制造效率。
    - 接触数量:提供 1 到 36 个接触点的选择,满足不同应用场景的需求。
    - 调谐叉接触设计:确保可靠的电接触和抗振动性能。

    4. 应用案例和使用建议


    应用案例:该产品广泛用于通信设备如路由器、交换机等,以及计算机主板和服务器。例如,在高性能计算系统中,多个板载组件需要紧密堆叠以实现高密度集成,这种插座能够提供稳定且可靠的连接。

    使用建议:建议在使用前检查焊接温度以确保符合材料规格要求,特别是在进行波峰焊接时。此外,选择合适的镀层以匹配应用的具体需求,可以有效延长使用寿命。

    5. 兼容性和支持


    - 兼容性:与多种接触头匹配,可广泛应用于各种板载设计。
    - 支持和服务:3M 提供技术支持和售后服务,帮助客户解决安装和使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |
    | :: | :: |
    | 焊接温度过高导致绝缘损坏 | 严格按照焊接规范操作,确保焊接温度不超过材料的最大加工等级 |
    | 接触不良 | 检查接触面是否清洁,必要时更换新的接触组件 |

    7. 总结和推荐


    总体来说,3M™ Boardmount Socket .100" Low Profile, Straight, Solder Tails 929 系列是市场上的一款高品质产品,具有优良的设计和卓越的性能。凭借其低轮廓设计、高可靠性和适用性,该产品非常适合作为紧凑型电子设备的连接解决方案。鉴于其在多种应用场景中的出色表现,强烈推荐此产品。

929870-01-15-RA参数

参数
颜色 黑色
类型 Push-Pull,Receptacle
防护等级 -
排数 1
额定电流 1A
针脚数 15pin
触头镀层 - 配接
间距-配接 2.54mm
触头镀层厚度 - 配接 250nm
长*宽*高 38.1mm*2.54mm*2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929870-01-15-RA厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929870-01-15-RA数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929870-01-15-RA 929870-01-15-RA数据手册

929870-01-15-RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.618 ¥ 30.5721
10+ $ 2.9567 ¥ 24.7441
100+ $ 2.5128 ¥ 21.0294
500+ $ 2.243 ¥ 18.7712
1000+ $ 2.136 ¥ 17.8755
5000+ $ 1.9069 ¥ 15.9586
库存: 6
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 30.57
