首页  >  产品百科  >  929974-01-05-RK

929974-01-05-RK

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 1 5pin 2A 2.54μm 锡 黑色 通孔安装 12.7mm*2.54mm*2.54mm
供应商型号: 2839035
供应商: 海外现货
标准整包数: 1

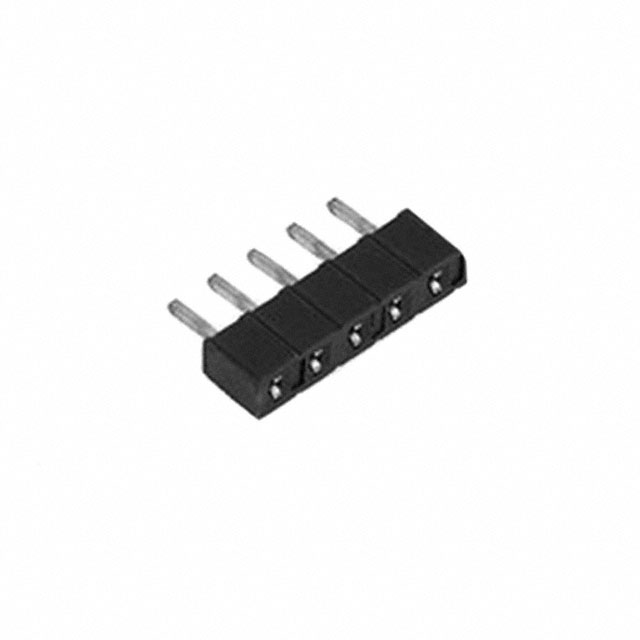

3M 矩形连接器 - 针座 - 插座/母插口 929974-01-05-RK

929974-01-05-RK概述

    3M™ Boardmount Socket 929 系列产品技术手册解读

    产品简介


    3M™ Boardmount Socket 929 系列是一款用于板载连接的应用型电子元器件,适用于多种高精度电路设计需求。该系列插座具有单行和双行布局选项,接触点数量从 1 到 80 不等,广泛应用于电信、计算机硬件、工业控制及医疗设备等领域。其主要功能在于为电路板提供可靠的电气连接,并通过独特的调谐叉设计确保长期稳定性。

    技术参数


    以下是该产品的主要技术规格:
    | 类别 | 具体参数 |

    | 绝缘材料 | 玻璃填充聚酯(PCT) |
    | 阻燃等级 | UL 94V-0 |
    | 颜色 | 黑色 |
    | 接触材料 | 铜合金 |
    | 镀层方式 | 镍基底层(100μ"厚度),可选锡铅或镀金材质 |
    | 额定电流 | 每条线路 2 安培(在最高环境温度 65°C 下所有线路同时运行) |
    | 绝缘电阻 | > 5 × 10⁹ Ω (500V DC 条件下) |
    | 耐压能力 | 1,500 VRMS (海拔高度条件下) |
    | 工作温度范围 | -40°C 至 +105°C |
    | 焊接温度 | 最大 260°C (J-STD-020C 标准) |
    此外,该系列还具备生产兼容性和 RoHS 合规性,确保符合环保标准并简化客户采购流程。

    产品特点和优势


    - 调谐叉接触设计:能够显著提高接触可靠性,减少信号传输过程中的损耗和干扰。
    - 焊脚支架:有助于实现高效的波峰焊接工艺。
    - 可选板固定特性:提升安装稳固性,适应复杂装配环境。
    - 灵活的定制能力:支持从单排到双排的不同配置以及多种表面处理选项。
    这些特性使 3M™ Boardmount Socket 929 系列在精密电路设计中成为高性能、高可靠性的理想选择,适用于需要高密度布线的现代电子产品。

    应用案例和使用建议


    此系列产品广泛应用于高速数字通信接口、信号分配系统及电源管理系统中。例如,在数据中心网络交换机中,可以利用该产品实现多通道数据传输;而在医疗设备如监护仪上,它可用于连接敏感模块之间的内部通信。
    为了最大化发挥其性能,建议:
    1. 在设计时确保插座与插头的引脚对齐良好;
    2. 使用推荐的焊盘布局以避免应力集中;
    3. 对于高负载场景,考虑采用镀金版本增强导电性能。

    兼容性和支持


    3M™ Boardmount Socket 929 系列兼容标准 .100" 和 .100" × .100" 插针阵列(如 929 系列和 2300 系列)。3M 公司提供了详尽的技术文档和技术支持服务,确保用户在整个生命周期内获得全面保障。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 插接后接触不良 | 检查接触面是否清洁且完全插入 |
    | 温度过高导致功能异常 | 检查散热措施是否到位,调整工作环境温度 |
    | 接触点氧化 | 使用合适的助焊剂进行清理或更换镀层 |

    总结和推荐


    3M™ Boardmount Socket 929 系列凭借其卓越的机械稳定性和电气性能,在众多应用场景中表现出色。无论是对于研发工程师还是制造商来说,这都是一款值得信赖的产品。强烈推荐给需要高性能、多功能连接解决方案的客户。
    如果您正在寻找一款适合高精度、高可靠性的连接组件,这款产品无疑是一个明智的选择!

929974-01-05-RK参数

参数
排数 1
额定电流 2A
颜色 黑色
针脚数 5pin
防护等级 -
触头镀层 - 配接
间距-配接 2.54mm
触头镀层厚度 - 配接 2.54μm
类型 Push-Pull,Receptacle
长*宽*高 12.7mm*2.54mm*2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929974-01-05-RK厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929974-01-05-RK数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929974-01-05-RK 929974-01-05-RK数据手册

929974-01-05-RK封装设计

查看详情并下载
Symbol
Footprint
3D Model
