929852-01-16-RB

厂牌: 3M
产品描述:
供应商型号: Q-929852-01-16-RB
供应商: 期货订购
标准整包数: 324

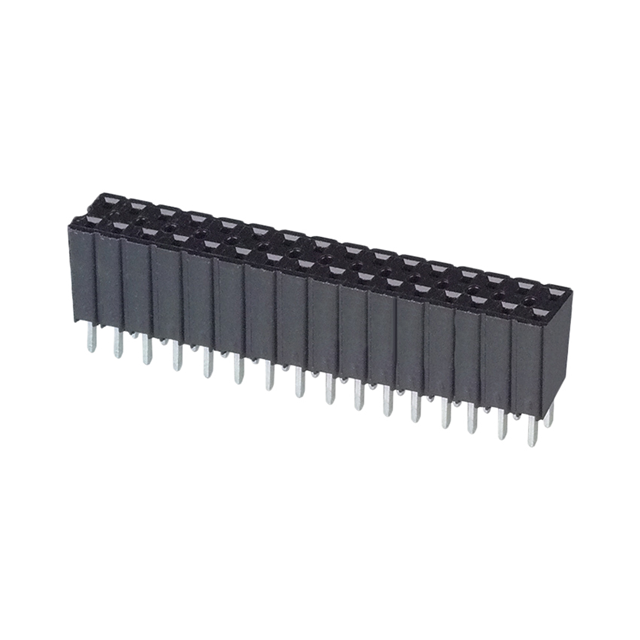

3M 矩形连接器 - 针座 - 插座/母插口 929852-01-16-RB

929852-01-16-RB概述

    3M™ Boardmount Socket .100" 和 .100" × .100" 直插式焊锡尾 929 系列

    产品简介


    3M™ Boardmount Socket .100" 和 .100" × .100" 直插式焊锡尾 929 系列是一种专为电路板设计的电子元器件。它能够提供1至40个触点(单行)或2至80个触点(双行),并采用调谐叉接触设计,确保可靠连接。这种插座适用于多种电子设备,如计算机、通信设备、工业自动化系统等。

    技术参数


    - 绝缘材料:玻璃填充聚酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 电镀:
    - 基底镀层:镍 100 微英寸(2.54 微米)
    - 擦拭区域:订购时指定
    - 焊锡尾:锡铅或无铅锡(订购时指定)
    - 最大电流:2安培(所有线路同时工作,最高环境温度65℃)
    - 绝缘电阻:> 5 × 10^9 欧姆(500伏直流)
    - 耐压强度:1,500 V RMS(海平面)
    - 温度范围:-40℃ 至 +105℃
    - 加工等级:260℃(J-STD-020C 规定)(PBT 绝缘版本)

    产品特点和优势


    - 调谐叉接触设计:确保高度可靠的电气连接。
    - 焊料支架:便于生产过程中波峰焊接。
    - 可选板固定功能:增强稳定性。
    - 广泛的适用性:支持多达80个触点,适用于多种应用场合。

    应用案例和使用建议


    此系列产品适用于多种高要求的电子设备中。例如,在工业自动化控制系统中,这些插座可以确保系统的稳定性和可靠性。在计算机和通信设备中,它们能够应对复杂的多线路连接需求。建议在安装时严格遵循制造商的指导,以保证最佳效果。

    兼容性和支持


    - 与 .100" × .100" 插针条头:929 系列和 2300 系列兼容。
    - 有关环保合规信息,请访问官网查看《监管信息附录》(RoHS 合规部分)。

    常见问题与解决方案


    1. Q: 最大推荐配对插针长度是多少?
    - A: 0.25英寸(6.4毫米)。
    2. Q: 该产品与哪些插针条头兼容?
    - A: 与 929 系列和 2300 系列的插针条头兼容。
    3. Q: 如何处理焊接问题?
    - A: 确保在合适的温度下进行焊接,并避免过度加热,以免损坏插座。

    总结和推荐


    3M™ Boardmount Socket .100" 和 .100" × .100" 直插式焊锡尾 929 系列凭借其可靠的调谐叉接触设计、易于焊接的特性以及广泛的应用范围,成为电子工程师的理想选择。无论是工业自动化、计算机还是通信设备,这款插座都能够提供稳定的性能和出色的耐用性。强烈推荐给需要高性能插座的项目。
    通过上述内容,您可以全面了解该电子元器件的特点、性能和技术规格,从而为您的电子设计提供有力的支持。

929852-01-16-RB参数

参数
触头镀层厚度 - 配接 -
防护等级 -
类型 -
额定电流 -
颜色 -
间距-配接 -
触头镀层 - 配接 -
针脚数 -
排数 -
零件状态 在售
包装方式 散装

929852-01-16-RB厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929852-01-16-RB数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929852-01-16-RB 929852-01-16-RB数据手册

929852-01-16-RB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
324+ $ 3.2704 ¥ 27.1443
库存: 324000
起订量: 324 增量: 324
交货地:
最小起订量为:324
合计: ¥ 8794.75
