6840-4500PL

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 2 40pin 1A 300nm 金 灰色 通孔安装 55.3mm(长度)*7.1mm(高度)
供应商型号: 517-6840-4500PL
供应商: Mouser
标准整包数: 1

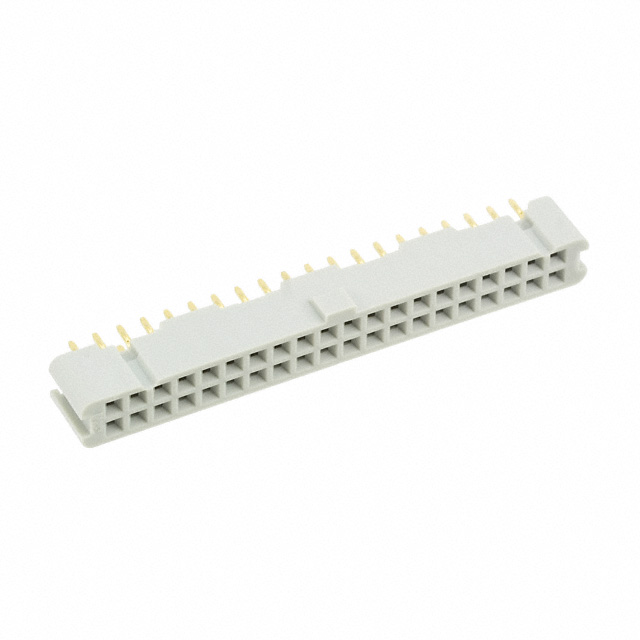

3M 矩形连接器 - 针座 - 插座/母插口 6840-4500PL

6840-4500PL概述

    3M™ Polarized Boardmount Socket 技术手册解析

    1. 产品简介


    3M™ Polarized Boardmount Socket 是一款具有高可靠性的板级互连插座,主要用于高性能电子设备的连接需求。这种插座设计用于与低轮廓屏蔽头(Low Profile Shrouded Headers)匹配,并带有军用级双极化功能,确保了可靠的电气连接。它的主要应用领域包括军事、航空、工业控制以及通信设备等高要求环境。

    2. 技术参数


    以下是3M™ Polarized Boardmount Socket 的详细技术规格:
    - 物理属性
    - 材料:玻璃填充聚酯(PBT)
    - 燃烧等级:UL 94V-0
    - 颜色:灰色
    - 接触材料:铜合金
    - 镀层:镍底层2微米(79微英寸),金滑动区域0.3微米(12微英寸),焊尾镀金
    - 标记:3M标志、零件识别号及方向三角形
    - 电流额定值:1A
    - 绝缘电阻:在500VDC时大于1×10^9欧姆
    - 耐压:海平面处1000VRMS
    - 温度范围:-55°C至+105°C
    - 工艺温度:绝缘体最大耐温191°C(仅限波峰焊接工艺)
    - 电气属性
    - 接触数量:34-50个
    - 直插式焊脚:标准中心凸起
    - 环境属性
    - 支持低轮廓屏蔽头
    - 可选配键控插件
    - 军用双极化设计

    3. 产品特点和优势


    - 独特功能
    - 标准中心凸起带直焊尾
    - 可匹配低轮廓屏蔽头
    - 每个部件上都有零件编号标识
    - 可选配键控插件
    - 军用双极化功能,确保在极端环境下的可靠性
    - 优势
    - 具有出色的机械强度和电气性能
    - 高度可靠,适用于恶劣的工作环境
    - 易于安装和维护

    4. 应用案例和使用建议


    3M™ Polarized Boardmount Socket 在多种高可靠性应用场合中表现出色,例如军事装备、航空航天系统、工业控制系统等。为了最大化其性能,建议在以下方面进行注意:
    - 安装建议
    - 确保焊接过程中温度不超过绝缘体的最大耐温限制(191°C)
    - 在安装前仔细检查连接器是否有损坏或缺陷
    - 维护建议
    - 定期检查连接器是否松动或损坏,及时更换以保证系统正常运行

    5. 兼容性和支持


    - 兼容性
    - 设计用于与2.54 mm x 2.54 mm低轮廓屏蔽头及4600系列无弹出卡口插接器配合使用
    - 支持
    - 提供详细的安装指南和技术支持
    - 如有问题可联系3M官方热线800-225-5373获取帮助

    6. 常见问题与解决方案


    - Q1: 连接器在高温焊接过程中是否会损坏?
    - A1: 这款连接器可以承受的最大焊接温度为191°C,若温度超过此值可能会导致损坏。

    - Q2: 如何确保连接器的可靠接触?
    - A2: 在安装前,请确保连接器的接触部分没有污染或损伤。安装时要确保其正确插入到位并牢固固定。

    7. 总结和推荐


    3M™ Polarized Boardmount Socket 是一款专为高可靠性要求设计的电子连接器,具有出色的电气性能和耐用性。它适用于多种苛刻的工作环境,特别是在需要高度可靠的连接场合。综上所述,强烈推荐使用这款产品。

6840-4500PL参数

参数
触头镀层厚度 - 配接 300nm
额定电流 1A
防护等级 -
类型 Push-Pull,Receptacle
间距-配接 2.54mm
排数 2
针脚数 40pin
颜色 灰色
触头镀层 - 配接
长*宽*高 55.3mm(长度)*7.1mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

6840-4500PL厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

6840-4500PL数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 6840-4500PL 6840-4500PL数据手册

6840-4500PL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.4645 ¥ 79.975
10+ $ 7.381 ¥ 62.3695
100+ $ 5.8968 ¥ 49.828
200+ $ 5.8644 ¥ 49.5542
500+ $ 5.166 ¥ 43.6527
库存: 28
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 79.97
