929852-01-02-RA

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 2 4pin 2A 250nm 金 黑色 通孔安装 5.08mm(长度)*5.08mm(高度)
供应商型号: 929852E-01-02-ND
供应商: Digi-Key
标准整包数: 1
3M 矩形连接器 - 针座 - 插座/母插口 929852-01-02-RA

929852-01-02-RA概述

    3M™ Boardmount Socket 929系列 技术手册

    1. 产品简介

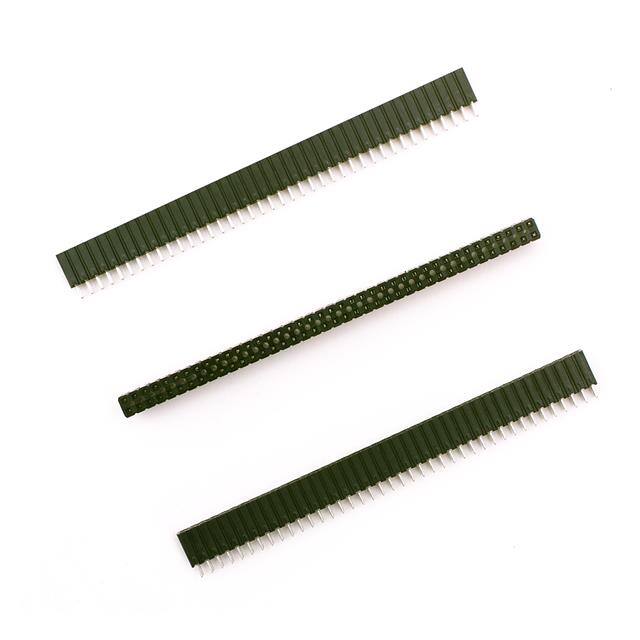

    3M™ Boardmount Socket 929 系列是一种用于电路板连接的电子元器件,提供单排1至40个接触点,双排2至80个接触点。这种插接式插座采用直焊尾设计,适合在焊接过程中直接安装到电路板上。产品以其出色的机械稳定性和电气性能,在多种应用场合中广受欢迎,包括电信、计算机硬件、工业控制和医疗设备等。

    2. 技术参数


    - 物理参数
    - 绝缘体材料: 玻璃填充聚酯(PCT)
    - 燃烧等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 电镀
    - 底层: 2.54 μm 镍
    - 锡铅或光亮锡镀层
    - 标记: 无

    - 电气参数
    - 电流承载能力: 在最大65°C环境温度下所有线路同时供电时为2A
    - 绝缘电阻: 大于5×10^9 Ω(500V DC)
    - 耐压: 海平面1500 VRMS

    - 环境参数
    - 温度范围: -40°C 至 +105°C
    - 工艺耐受性: 260°C(J-STD-020C)


    3. 产品特点和优势


    - 调谐叉式接触设计:确保稳固可靠的电连接。
    - 焊脚支撑结构:便于生产过程中的波峰焊。
    - 可选板固定功能:提高装配后的稳定性。
    - 宽范围的接触点选择:从单排1到双排80个接触点,满足不同需求。

    4. 应用案例和使用建议


    - 应用场景: 电信设备、计算机硬件、工业控制和医疗设备。
    - 使用建议:
    - 推荐与 .100” × .100” 尺寸的引脚条配合使用,例如929系列和2300系列。
    - 在设计PCB布局时考虑合理的引脚间距,确保良好的信号完整性和散热性能。
    - 使用波峰焊工艺时,注意确保焊脚支撑结构不会影响波峰焊效果。

    5. 兼容性和支持


    - 兼容性: 该插座适用于标准尺寸的引脚条,如929系列和2300系列。
    - 支持: 用户可以从3M官方网站获得技术支持文档和售后服务,包括RoHS合规性信息和产品使用指南。

    6. 常见问题与解决方案


    - 问题: 插座与引脚条接触不良。
    - 解决方案: 检查引脚条长度是否超过最大推荐值0.25英寸,确保接触点之间的清洁度。
    - 问题: 插座温度过高。
    - 解决方案: 检查工作环境温度是否超出额定范围,必要时增加散热措施。

    7. 总结和推荐


    综上所述,3M™ Boardmount Socket 929系列凭借其广泛的应用范围、稳定的性能和多样的配置选项,是一款值得信赖的电路板连接解决方案。它的独特设计和优质材料使其在同类产品中具有明显优势。对于需要高可靠性连接的应用场合,强烈推荐使用此产品。

929852-01-02-RA参数

参数
额定电流 2A
排数 2
触头镀层厚度 - 配接 250nm
防护等级 -
颜色 黑色
类型 Push-Pull,Receptacle
间距-配接 2.54mm
触头镀层 - 配接
针脚数 4pin
长*宽*高 5.08mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929852-01-02-RA厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929852-01-02-RA数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929852-01-02-RA 929852-01-02-RA数据手册

929852-01-02-RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9085 ¥ 7.6768
10+ $ 0.7236 ¥ 6.1144
100+ $ 0.592 ¥ 4.954
500+ $ 0.5283 ¥ 4.4214
1000+ $ 0.5031 ¥ 4.2103
5000+ $ 0.4491 ¥ 3.7583
10000+ $ 0.4277 ¥ 3.5791
库存: 3583
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.67
