929852-01-36-RA

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 2 72pin 2A 250nm 金 黑色 通孔安装 91.44mm(长度)*5.08mm(高度)
供应商型号: 929852E-01-36-ND
供应商: Digi-Key
标准整包数: 1

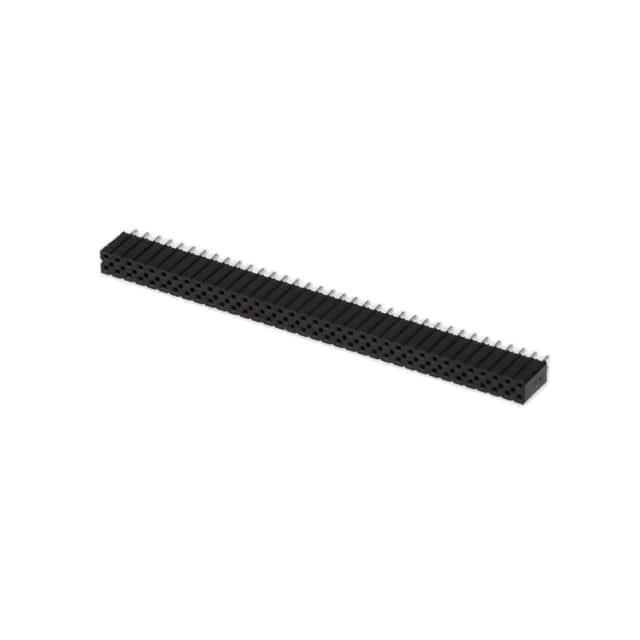

3M 矩形连接器 - 针座 - 插座/母插口 929852-01-36-RA

929852-01-36-RA概述

    3M™ Boardmount Socket 929系列:技术手册综述

    产品简介


    3M™ Boardmount Socket 929系列是一款适用于电路板连接的插座。它具备单行1-40个接触点和双行2-80个接触点,主要用于工业自动化、通信设备及计算机系统等领域。该产品采用调谐叉接触设计,以确保高可靠性的信号传输,并且通过可选的板固定功能来增强其结构稳定性。

    技术参数


    - 绝缘材料:玻璃填充聚酯(PCT)
    - 颜色:黑色
    - 接触材料:铜合金
    - 接触镀层:
    - 底镀层:镍100微英寸(2.54微米)
    - 擦拭区域:订购信息中指定厚度
    - 焊脚:锡铅或亮锡(请参见订购信息)
    - 电流承载能力:所有线路同时通电时,最大为2安培(环境温度不超过65°C)
    - 绝缘电阻:大于5×10^9欧姆,直流电压500V
    - 耐压值:海平面1,500VRMS
    - 温度范围:工作温度-40°C至+105°C,工艺温度最高260°C(仅限焊接波过程)
    - 环境认证:UL认证号E680803

    产品特点和优势


    - 调谐叉接触设计:保证了良好的信号传输质量。
    - 焊脚支架:简化生产波峰焊接过程。
    - 可选板固定功能:增强了产品在应用中的稳定性和可靠性。

    应用案例和使用建议


    该产品适用于各种工业控制系统、通信设备及计算机系统等。例如,在工业自动化中,它可以作为控制系统的信号接口;在通信设备中,可以用于设备内部电路板之间的连接。
    使用建议:
    - 确保所使用的配对插针长度不超过0.25英寸(6.4毫米)。
    - 推荐使用929系列和2300系列0.100英寸(2.54毫米)×0.100英寸(2.54毫米)的针排头。

    兼容性和支持


    - 该产品与3M公司的其他连接器产品兼容。
    - 3M公司提供全面的技术支持和售后服务,可以通过官方电话800-225-5373联系。

    常见问题与解决方案


    - 问题1:如何确定合适的接触数量?
    - 解决方案:根据具体应用需求选择合适数量的接触点,具体参考订购信息中的表格。
    - 问题2:焊接过程中如何避免高温损伤?
    - 解决方案:确保焊接过程不超过260°C,遵循J-STD-020C标准。

    总结和推荐


    3M™ Boardmount Socket 929系列凭借其高可靠性、良好的信号传输质量和易用性,非常适合应用于工业自动化、通信设备及计算机系统等领域。考虑到其全面的技术参数、优秀的应用性能和强大的售后服务,我们强烈推荐使用这款产品。

929852-01-36-RA参数

参数
类型 Push-Pull,Receptacle
颜色 黑色
触头镀层厚度 - 配接 250nm
防护等级 -
触头镀层 - 配接
排数 2
额定电流 2A
间距-配接 2.54mm
针脚数 72pin
长*宽*高 91.44mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929852-01-36-RA厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929852-01-36-RA数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929852-01-36-RA 929852-01-36-RA数据手册

929852-01-36-RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.4628 ¥ 63.0607
10+ $ 6.1058 ¥ 51.0982
306+ $ 4.7959 ¥ 40.1354
612+ $ 4.5671 ¥ 38.221
1224+ $ 4.3493 ¥ 36.3986
库存: 1636
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 63.06
