4820-3000-CP

产品分类: 用于IC/晶体管的插座
厂牌: 3M
产品描述: Conn DIP Socket SKT 20 POS 2.54mm Solder ST Thru-Hole Box
供应商型号: 2672301
供应商: element14
标准整包数: 10

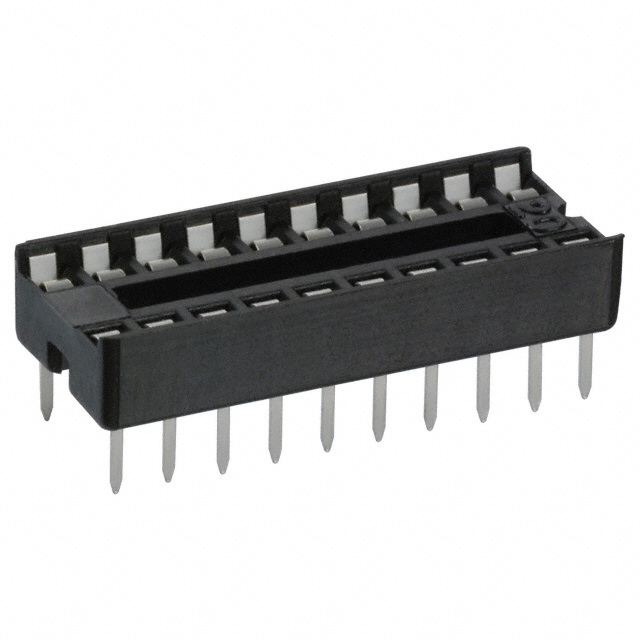

3M 用于IC/晶体管的插座 4820-3000-CP

4820-3000-CP概述

    3M™ DIP Socket 技术手册解析

    1. 产品简介


    产品类型:3M™ DIP Socket(双排插座)
    主要功能:该插座采用Dual-Wipe 4800系列设计,适用于DIP(Dual In-line Package)封装的集成电路,提供可靠且耐用的连接解决方案。插座具有高压缩接触设计,确保稳定可靠的电气连接。
    应用领域:广泛应用于通信设备、工业自动化系统、医疗仪器、计算机及外围设备等领域。

    2. 技术参数


    | 参数分类 | 参数名称 | 规格 |
    |
    | 物理参数 | 标记 | 无 |
    绝缘材料 | 聚酯玻璃填充 |
    阻燃等级 | UL 94V-0 |
    颜色 | 黑色 |
    接触材料 | 磷青铜 |
    底层镀层 | 镍,最小厚度35µ英寸 [0.89 µm] |
    表面镀层 | 锡,最小厚度135µ英寸 [3.43 µm] |
    | 插入/拔出力 | 插入力 | 每个接触点最大340克 |
    拔出力 | 每个接触点最小80克 |
    | 接受针规格 | 针直径 | 0.25 mm - 0.27 mm |
    针长度 | 2.54 mm - 3.30 mm |
    | 安装信息 | 孔径 | 0.90 mm - 1.10 mm |
    | 电气参数 | 电流容量 | 1 A |
    绝缘电阻 | 5,000 MΩ @ 500 VDC |
    耐压强度 | 100 VAC, 1分钟 |
    | 环境参数 | 温度范围 | -25°C至+85°C |
    制程温度上限 | 260°C,仅限波峰焊接工艺 |

    3. 产品特点和优势


    - 可靠的电气连接:采用双重叶片接触设计,提供高可靠性的电气连接。
    - 自动插入兼容性:支持多种自动插入设备,提高生产效率。
    - 堆叠能力:侧面和端部可堆叠,方便空间布局。
    - RoHS合规性:符合RoHS标准,绿色环保。
    - 广泛的适应性:支持多种针径和长度的插针,应用范围广。

    4. 应用案例和使用建议


    应用案例:
    - 通信设备中的信号接口
    - 工业自动化控制系统
    - 医疗设备中的控制板
    使用建议:
    - 在高温环境下使用时,确保接触材料能够承受高温。
    - 使用前进行详细的电气测试,确保每个接触点均正常工作。
    - 堆叠使用时,注意保持良好的机械支撑以防止变形。

    5. 兼容性和支持


    兼容性:此DIP Socket支持与大多数常见的DIP封装芯片兼容,但需确保插针规格一致。
    支持和服务:
    - 厂商提供技术支持,包括安装指导和技术咨询。
    - 一年有限保修服务。

    6. 常见问题与解决方案


    - 问题一:插针无法正确插入
    - 解决方案:检查孔径是否匹配,确认插针尺寸正确。
    - 问题二:电气连接不稳定
    - 解决方案:检查接触表面是否有污渍,必要时清洁并重新插入。
    - 问题三:插座过热
    - 解决方案:检查安装环境温度,确认不超过产品规定的最大工作温度。

    7. 总结和推荐


    综上所述,3M™ DIP Socket是一款高性能的双排插座,其坚固的设计和广泛的适用性使其成为许多应用领域的理想选择。产品的高可靠性、环保特性以及对多种插针规格的支持使得其在市场上具有显著的竞争优势。
    推荐:强烈推荐该产品用于需要高度可靠连接的电子设备和系统中,特别是在要求环保材料的应用场合。

4820-3000-CP参数

参数
长*宽*高 25.27mm(长度)*10.16mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

4820-3000-CP厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

4820-3000-CP数据手册

厂牌 PDF简要描述 下载
3M 用于IC/晶体管的插座 3M 4820-3000-CP 4820-3000-CP数据手册

4820-3000-CP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 4.9878
40+ ¥ 4.6818
100+ ¥ 4.39
260+ ¥ 3.99
500+ ¥ 3.59
1000+ ¥ 3.19
库存: 50
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 49.87
