DMB-4774

产品分类:
厂牌: BUD INDUSTRIES
产品描述: Light Gray ABS Wall Mount Box
供应商型号: 1871247
供应商: 海外现货
标准整包数: 1
BUD INDUSTRIES  DMB-4774

DMB-4774概述


    产品简介

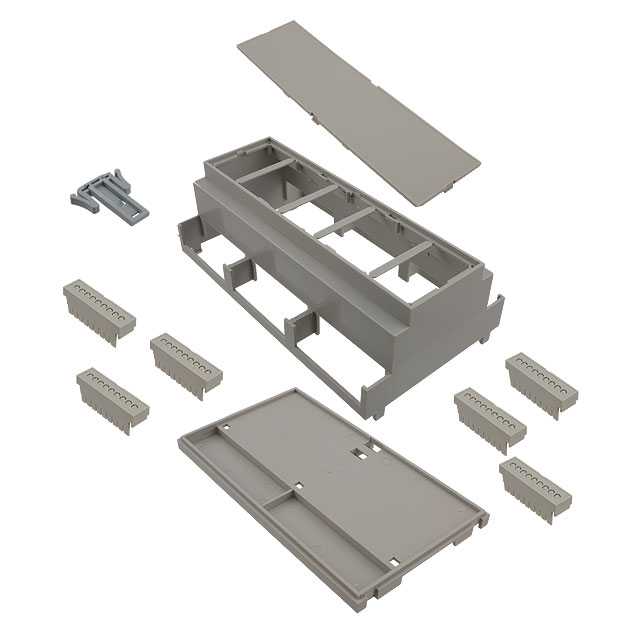

    产品名称: 多板箱式模块(DMB-4774)
    产品类型: 电子元器件模块
    主要功能: DMB-4774 是一款用于DIN导轨安装的多板箱式模块,设计用于容纳多个电路板并提供终端块连接。该模块主要应用于工业自动化、控制面板、通信设备等领域。
    应用领域:
    - 工业自动化系统
    - 控制面板集成
    - 通信设备安装
    - 智能建筑控制系统

    技术参数


    - 尺寸:
    - 长度:159.50mm (6.280英寸)
    - 宽度:90.20mm (3.551英寸)
    - 高度:152.14mm (5.990英寸)
    - 材料:
    - 主体材料:PC/ABS
    - 终端块材料:未提供具体材料,但通常为金属或工程塑料
    - 电路板位置:
    - 板“C”位置:86.90mm x 156.20mm
    - 板“B”位置:58.70mm x 155.50mm
    - 板“A”位置:42.00mm x 155.00mm
    - 其他规格:
    - 厚度:1.60mm (典型值)
    - 允许的公差:
    - 孔中心之间的偏差:±0.005mm
    - 粗切边缘的偏差:±0.015mm
    - 弯曲表面的偏差:±0.032mm
    - 装配面之间的偏差:±0.062mm
    - 终端块间距:
    - 5.08mm (0.200英寸)

    产品特点和优势


    独特功能:
    - DIN导轨安装设计,便于集成到现有设备中。
    - 支持多个电路板的安装,方便多种应用场合。
    - 提供可选配件如透明聚碳酸酯盖、红外盖等,以适应不同的环境需求。
    市场竞争力:
    - 采用高耐热性的PC/ABS材料,提高了产品的耐用性和可靠性。
    - 配备可拆卸的终端块,便于维护和更换。

    应用案例和使用建议


    应用案例:
    - 在工业自动化系统中,DMB-4774可用于集中管理和控制各种传感器和执行器。
    - 在智能建筑中,可以将不同功能的电路板集成在一起,实现高效的能源管理和安全监控。
    使用建议:
    - 在安装过程中,确保所有孔位和装配面都符合规定的公差范围,以保证良好的机械稳定性和电气性能。
    - 定期检查终端块是否松动,以避免接触不良导致的故障。

    兼容性和支持


    兼容性:
    - 适用于标准DIN导轨安装。
    - 与不同类型的电路板和终端块兼容。
    支持:
    - 产品制造商提供了详细的安装指南和技术支持文档。
    - 可获取额外的配件如透明聚碳酸酯盖、红外盖等,方便定制化需求。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题: 终端块接触不良。
    - 解决方案: 检查终端块是否松动,重新紧固螺钉或更换损坏的终端块。
    2. 问题: 电路板无法正确安装。
    - 解决方案: 确认电路板的位置和固定方式是否符合要求,必要时重新调整位置。

    总结和推荐


    综合评估:
    - 优点:
    - 高耐热性和耐用性。
    - 易于安装和维护。
    - 支持多种电路板和应用场合。

    - 缺点:
    - 部分配件需额外购买,增加了初期成本。
    推荐:
    - 推荐在需要多功能集成、易于维护的环境中使用此模块。无论是工业自动化还是智能家居,DMB-4774都是一个可靠的选择。

DMB-4774参数

参数
长*宽*高 159.51mm*90.2mm*57.51mm
安装方式 墙壁安装
零件状态 在售

DMB-4774厂商介绍

BUD Industries是一家全球领先的电子配件制造商,专注于设计和生产各种电子配件,包括电源适配器、开关、插座、连接器等。公司的产品广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

BUD Industries的产品主要分为以下几类:
1. 电源适配器:提供稳定的电源输出,适用于各种电子设备。
2. 开关:包括按钮开关、拨动开关、滑动开关等,用于控制电路的通断。
3. 插座:包括电源插座、音频插座、视频插座等,用于连接各种信号线。
4. 连接器:包括端子、插头、插座等,用于连接电路板或电子组件。

BUD Industries的优势在于:
1. 丰富的产品线:提供各种类型的电子配件,满足客户的多样化需求。
2. 高品质:采用优质材料和严格的生产工艺,确保产品的可靠性和耐用性。
3. 快速响应:拥有强大的研发和生产能力,能够快速响应客户需求,提供定制化解决方案。
4. 良好的售后服务:提供全面的技术支持和售后服务,帮助客户解决使用过程中的问题。

DMB-4774数据手册

厂牌 PDF简要描述 下载
BUD INDUSTRIES BUD INDUSTRIES DMB-4774 DMB-4774数据手册

DMB-4774封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 82.9702
5+ ¥ 79.6514
10+ ¥ 74.3413
20+ ¥ 73.0138
50+ ¥ 73.0138
库存: 130
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 82.97
直接购买
加入购物车
