首页  >  产品百科  >  PTQ-11046

PTQ-11046

产品分类:
厂牌: BUD INDUSTRIES
产品描述: Light Gray Polycarbonate NEMA 4X Enclosure
供应商型号: HA-PTQ-11046
供应商: 海外现货
标准整包数: 1
BUD INDUSTRIES  PTQ-11046

PTQ-11046概述

    # 电子元器件产品技术手册解析

    1. 产品简介


    产品类型

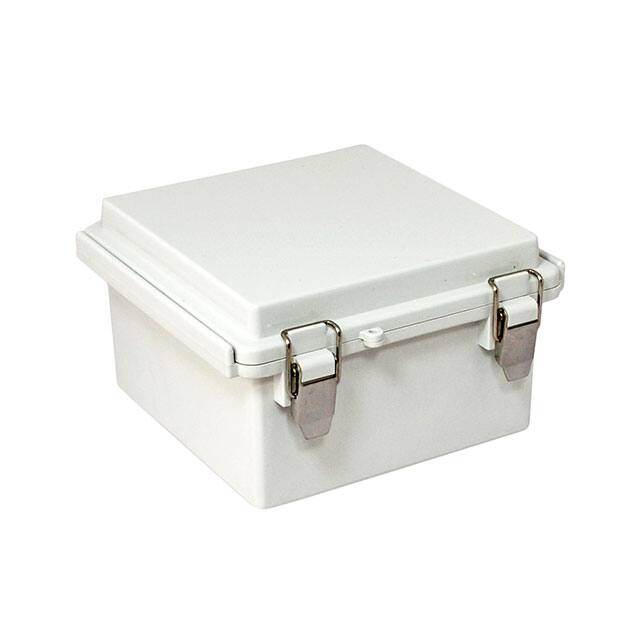

    本文介绍的是PTQ系列的防护型电子外壳(Enclosure),型号为PTQ-11046和PTQ-11046-C。该产品主要用于工业控制、自动化设备以及户外设备的保护。
    主要功能
    该外壳提供IP-67级别的防水防尘保护,并通过UL508和NEMA Type 4X认证,适用于恶劣环境下的应用。其设计重点在于耐用性和密封性,确保内部组件不受外部因素的影响。
    应用领域
    该外壳广泛应用于工业控制面板、测量仪器、通信设备和其他需要高防护等级的应用场合。

    2. 技术参数


    以下是产品的主要技术规格和性能参数:
    | 参数类别 | 参数值 |

    | 外壳材料 | 聚碳酸酯+10%玻璃纤维增强(体部) |
    聚碳酸酯(盖部) |
    | 颜色 | 体部:浅灰色 |
    盖部:浅灰色或透明(可选) |
    | 防护等级 | IP-67,UL508,NEMA Type 4X |
    | 尺寸 | 外部尺寸:156.9 mm x 150 mm x 30.5 mm |
    | 穿孔直径公差 | ±0.005 in (±0.13 mm) |
    | 其他尺寸公差 | ±0.03 in (±0.76 mm),除非另有说明 |
    | 内部安装孔 | M4 x 8 mm 长度 |
    | 内部面板选项 | 钢板(#PTX-11046)、塑料板(#PTX-11046-P) |
    | 安装支架选项 | 不锈钢套件(#NBX-10920)、塑料套件(#PIX-4117) |

    3. 产品特点和优势


    特点
    - 高防护等级:IP-67和NEMA Type 4X认证,适合严苛环境。
    - 耐用材质:聚碳酸酯+玻璃纤维增强的坚固设计。
    - 灵活配置:可选择不同的盖部颜色和内部安装组件。
    - 易安装性:预置安装孔,方便快速组装。
    优势
    - 在极端环境下提供可靠保护,减少故障率。
    - 提供多种定制化选项,满足不同客户的需求。
    - 符合国际标准,适合全球市场。

    4. 应用案例和使用建议


    应用案例
    1. 工业自动化控制设备的外壳。
    2. 海洋平台上的传感器设备防护。
    3. 室外通信设备的防护箱。
    使用建议
    - 确保所有螺钉完全拧紧以保证良好的密封效果。
    - 在潮湿环境中使用时,建议定期检查密封圈的状态。
    - 如需增加额外的保护层,可选配不锈钢或塑料安装支架。

    5. 兼容性和支持


    兼容性
    - 支持的标准接口:M4 x 8 mm安装孔。
    - 可搭配内部钢制或塑料面板使用。
    - 提供不锈钢或塑料安装支架套件。
    厂商支持
    - 提供详细的技术文档和安装指南。
    - 客户支持热线和技术培训服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 密封性下降 | 检查并更换老化密封圈 |
    | 安装困难 | 确保所有部件对齐并均匀施力 |
    | 外观损坏 | 调整搬运方式,避免暴力操作 |

    7. 总结和推荐


    综合评估
    PTQ系列防护外壳凭借其高防护等级、耐用材质和灵活配置,在工业和户外环境中表现出色。其优异的密封性能和多样的定制选项使其成为一款极具竞争力的产品。
    推荐
    强烈推荐该产品用于需要高性能防护的场景。无论是在工业控制、户外设备还是特殊环境下,PTQ系列都能提供可靠的保护和支持。

    最终评分:★★★★★
    适用场景:工业控制、海洋工程、通信设施等。

PTQ-11046参数

参数
长*宽*高 156.9mm*150mm*89.9mm
零件状态 在售
包装方式 散装

PTQ-11046厂商介绍

BUD Industries是一家全球领先的电子配件制造商,专注于设计和生产各种电子配件,包括电源适配器、开关、插座、连接器等。公司的产品广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

BUD Industries的产品主要分为以下几类:
1. 电源适配器:提供稳定的电源输出,适用于各种电子设备。
2. 开关:包括按钮开关、拨动开关、滑动开关等,用于控制电路的通断。
3. 插座:包括电源插座、音频插座、视频插座等,用于连接各种信号线。
4. 连接器:包括端子、插头、插座等,用于连接电路板或电子组件。

BUD Industries的优势在于:
1. 丰富的产品线:提供各种类型的电子配件,满足客户的多样化需求。
2. 高品质:采用优质材料和严格的生产工艺,确保产品的可靠性和耐用性。
3. 快速响应:拥有强大的研发和生产能力,能够快速响应客户需求,提供定制化解决方案。
4. 良好的售后服务:提供全面的技术支持和售后服务,帮助客户解决使用过程中的问题。

PTQ-11046数据手册

厂牌 PDF简要描述 下载
BUD INDUSTRIES BUD INDUSTRIES PTQ-11046 PTQ-11046数据手册

PTQ-11046封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 25.09 ¥ 212.5123
25+ $ 24.83 ¥ 210.3101
50+ $ 24.57 ¥ 208.1079
75+ $ 24.31 ¥ 205.9057
100+ $ 24.05 ¥ 203.7035
200+ $ 23.79 ¥ 201.5013
库存: 735
起订量: 16 增量: 1
交货地:
最小起订量为:15
合计: ¥ 3187.68
